Legen Sie einen neuen Sketch an.

Rufen Sie mit der sekundären Maustaste das Kontextmenü der Plane XY auf.

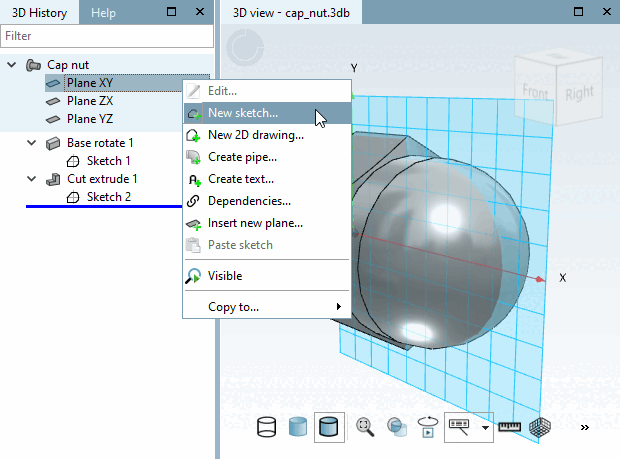

Neuer Sketch ...

Klicken Sie auf den Button Rechteck einfügen .

Führen Sie den Mauspfeil zum Koordinaten-Nullpunkt, bis der Fang erscheint und fixieren Sie ihn per Mausklick.

Ziehen Sie vom Koordinaten-Nullpunkt aus das Rechteck auf und fixieren Sie es per Mausklick.

Geben Sie im Dialogfenster Parameter ändern als Breite T (Gewindetiefe) ein, als Höhe DG/2 (Gewindenenndurchmesser) und bestätigen Sie mit OK.

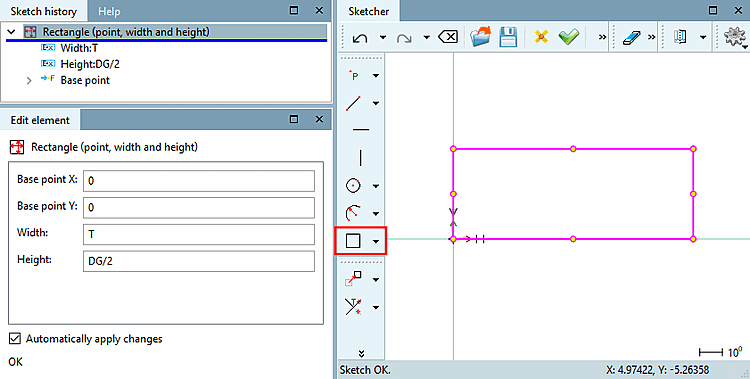

Breite und Höhe des Rechtecks bestimmen

Bestimmen Sie die Rotationsachse.

Klicken Sie den Button Zylindrisches Gewinde über Länge .

Hinweis Die Buttons Zylindrisches Gewinde über Länge und Konisches Gewinde über Länge sind erst aktiv, wenn eine Rotationsachse bestimmt wurde!

Klicken Sie auf die entsprechenden Skizzenelemente und -bereiche und folgen Sie dabei den Hinweisen in der Fußzeile:

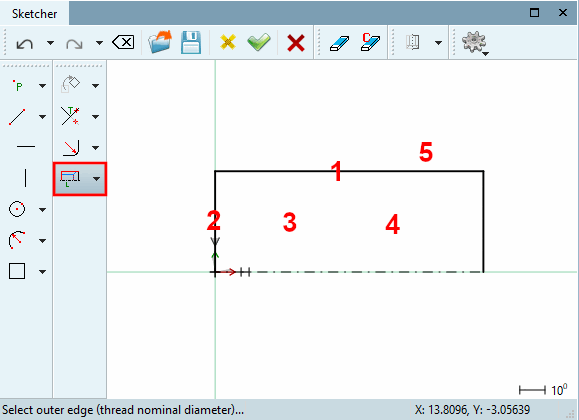

Gewinde definieren

-> Das Dialogfenster Parameter ändern öffnet sich.

Setzen Sie für die Gewindelänge 'T-X' und für die Auslauflänge 'X' (T = Gewindetiefe, X=Gewindeauslauf).

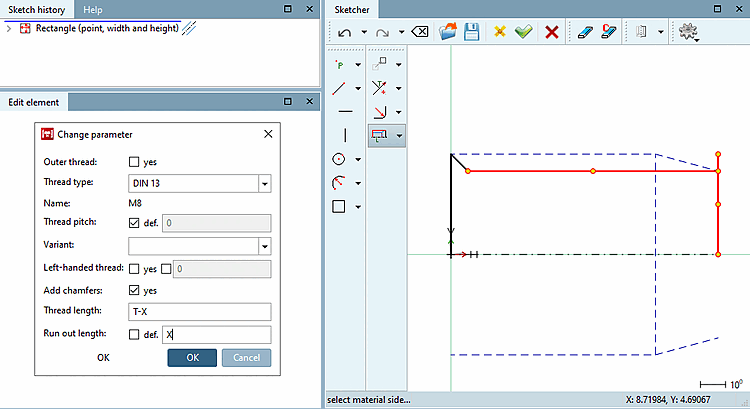

Gewinde: Parameter bestimmen

Bestätigen Sie mit OK.

-> Das Gewinde ist angelegt.

Gewinde angelegt

Rotieren Sie die rechte Linie des Rechtecks um 30°.

Selektieren Sie die zu rotierende Linie und klicken Sie dann auf den Button Selektion rotieren.

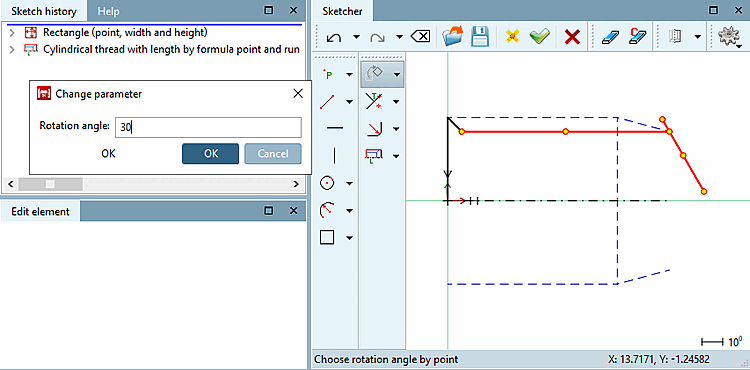

Linie rotieren

Trimmen Sie die markierte Linie auf den gemeinsamen Schnittpunkt.

Klicken Sie auf den Button Elemente aufeinander trimmen .

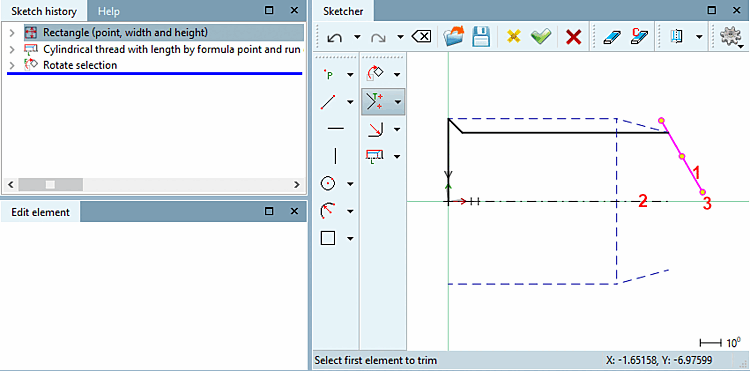

Linie trimmen zum gemeinsamen Schnittpunkt mit Basislinie (Rotationsachse)

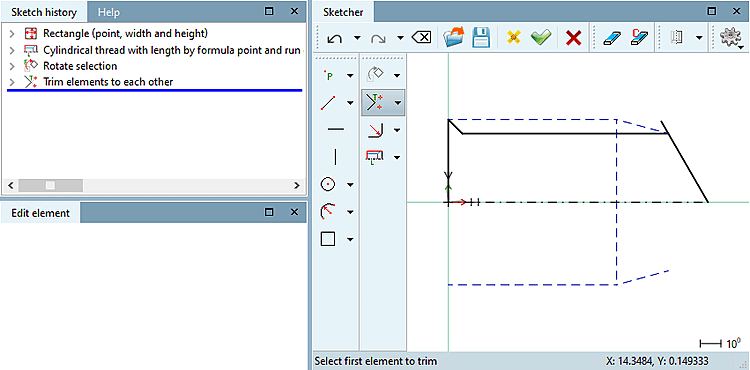

Die Linie wurde bis zur Rotationsachse getrimmt

Entfernen Sie das überstehende Linienende.

Klicken Sie hierzu auf den Button Element auf ein anderes trimmen .

Überstehendes Linienende entfernen

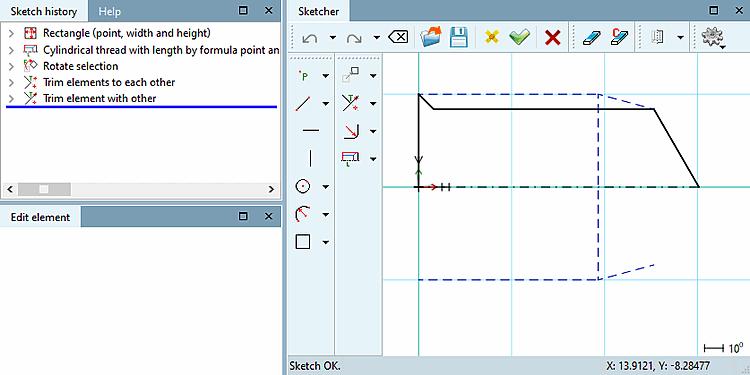

Das überstehende Linienende wurde entfernt.

-> Das Gewinde ist fertiggestellt.

Klicken Sie auf den Button Änderungen übernehmen .

Wählen Sie im Kontextmenü von Sketch 3: Schnitt -> Rotieren....

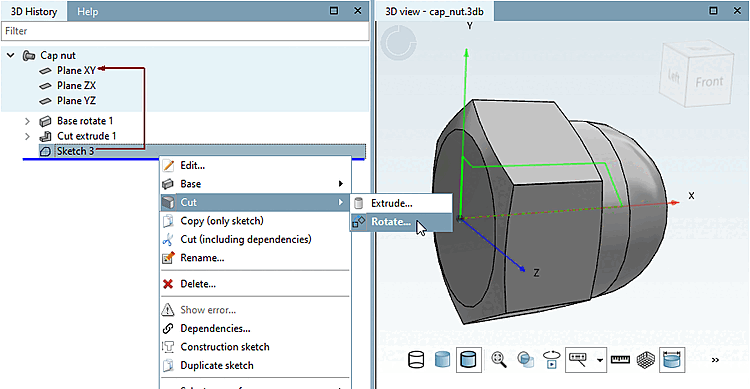

Schnitt rotieren - Aufruf

-> Das Dockingfenster Rotationskörper wird geöffnet.

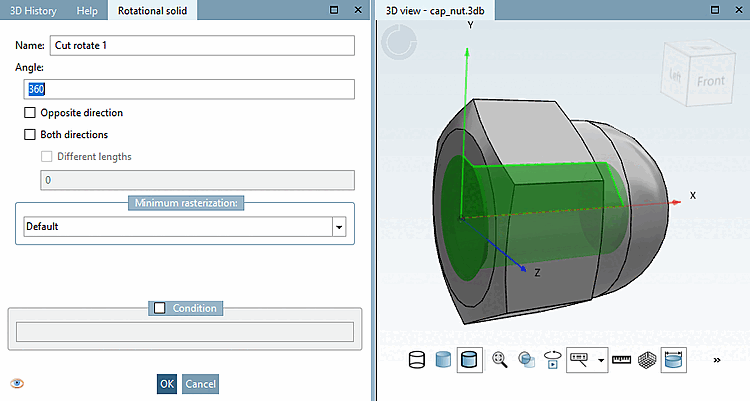

Schnitt rotieren - Vorschau

Belassen Sie die Vorgaben und bestätigen Sie mit OK.

-> Die fertiggestellte Hutmutter wird in der 3D Ansicht angezeigt.

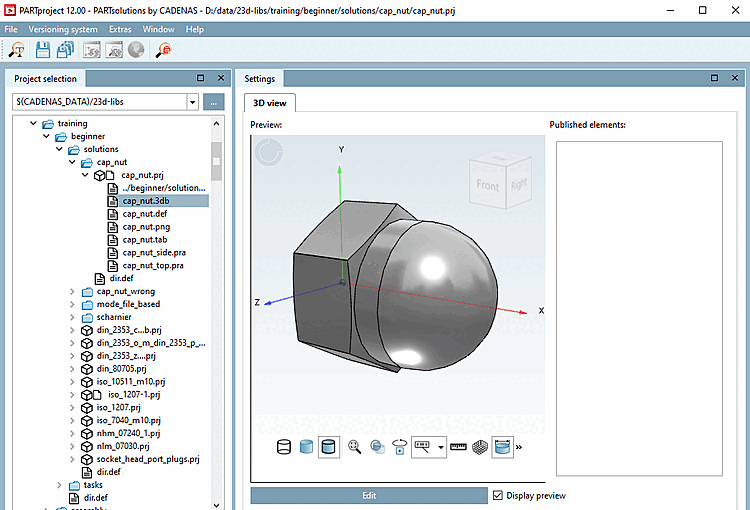

Hutmutter in 3D Ansicht

Hutmutter abschließen:
