Startoberfläche ist die Katalogauswahl. Mit Klick auf Kataloge gelangen Sie jederzeit hierhin.

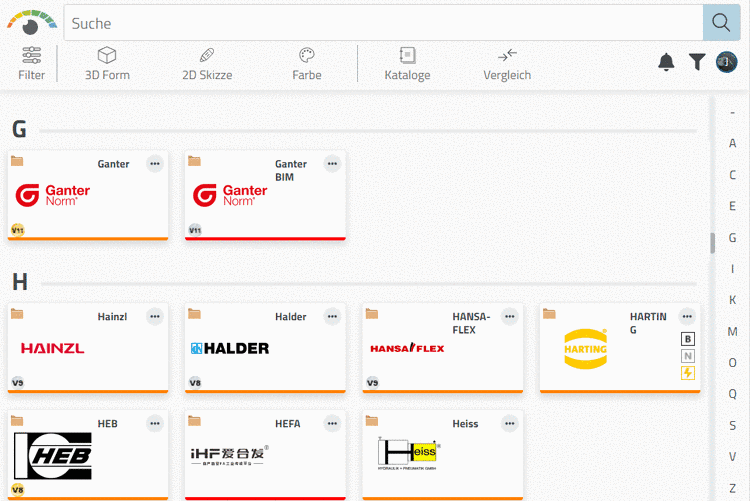

Startoberfläche - Katalogauswahl

Sobald ein Katalog geöffnet wurde, wird links zusätzlich der Dialogbereich Filter eingeblendet.

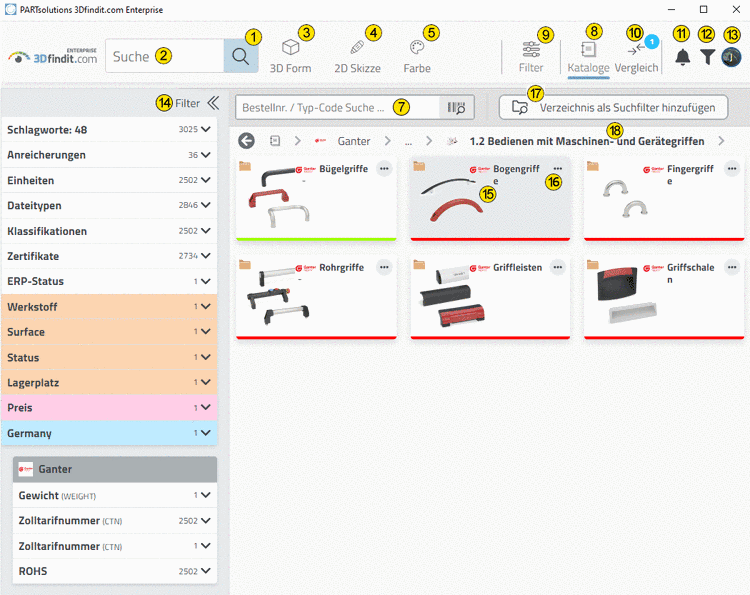

Filter und Teileauswahl

Folgen Sie den Links, um detaillierte Informationen zu den einzelnen Bereichen der Benutzeroberfläche zu erhalten.

Suche starten	Suche: Eingabefeld für Volltextsuche und Anzeige gewählter Suchmethoden und Filter	3D Form Suche
2D Skizzensuche	Farbsuche
Bestellnr. / Typ-Code Suche ...	Kataloge: Alle Kataloge (vgl. oben)	Filtersuche (Facettensuche)
Vergleich	Benachrichtigungen	Vorzugsreihen an/aus
Angemeldeter Benutzer (Sprache, ERP-Legende, Abmelden)	Filter Dialogbereich	Produktauswahl
Produktinformationen: Dialogbereich wird geöffnet	Verzeichnis als Suchfilter hinzufügen	Navigationspfad

Sobald ein Produkt spezifiziert wurde, werden Tabelle und 3D Ansicht angezeigt.

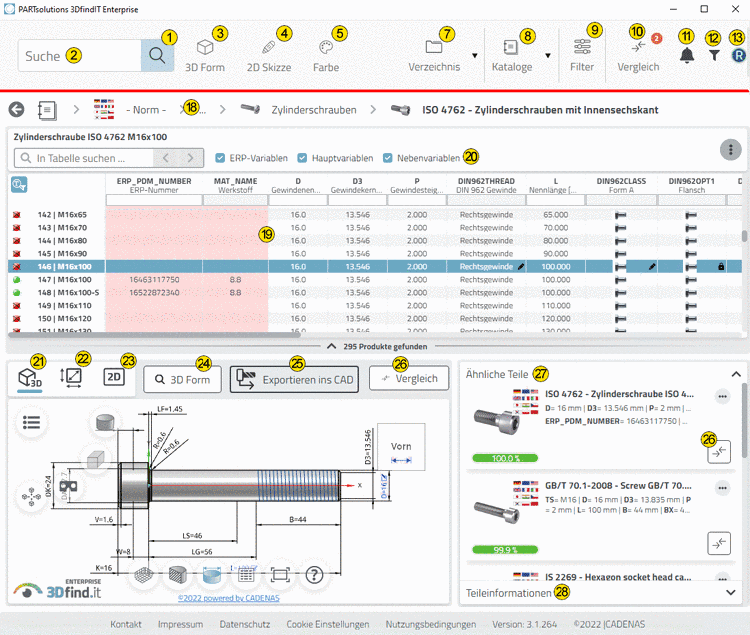

Tabellenansicht

Tabelle	Variablentyp ein-, ausblenden	3D Ansicht
Technische Ansichten	Bemaßungsansichten	3D Form: Siehe 3D Form Suche.
Exportieren ins CAD	Vergleich	Ähnliche Teile (bez. 3D Form)
Teileinformationen
