Der obere Seitenbereich mit Menü- und Werkzeugleisten ist immer sichtbar. Welche Menüs, Menüpunkte, Buttons und Werkzeugleisten angezeigt werden sollen, ist komplett per Konfigurationsdatei steuerbar. Siehe hierzu Abschnitt 1.6.8.2, „ Menüs, Menüpunkte, Toolbars, Buttons und Kontextmenükommandos optimieren “ in PARTsolutions Administration - Handbuch.

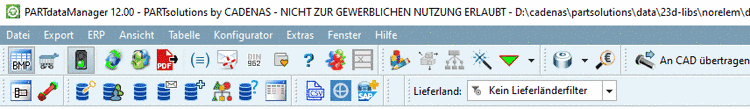

Menü- und Werkzeugleisten

Der untere Seitenbereich ändert sich entsprechend der aktuellen Auswahl der Reiter grundlegend.

Reiter

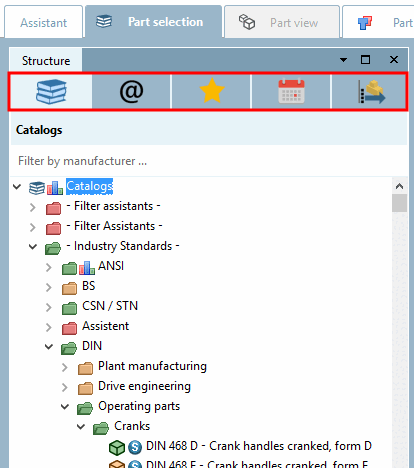

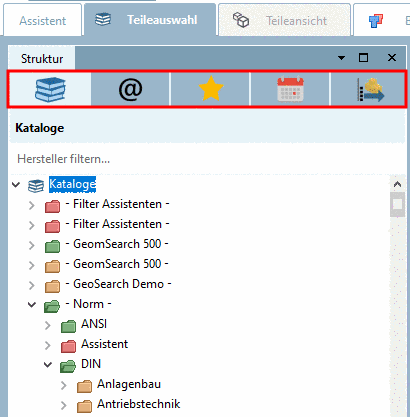

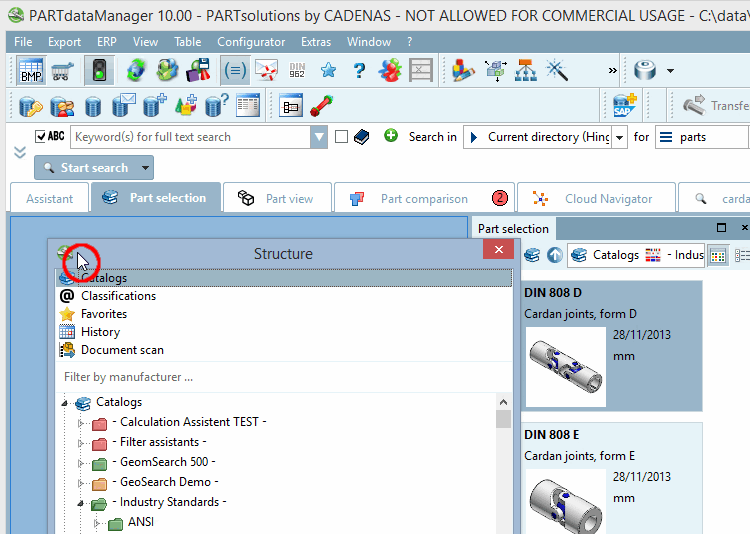

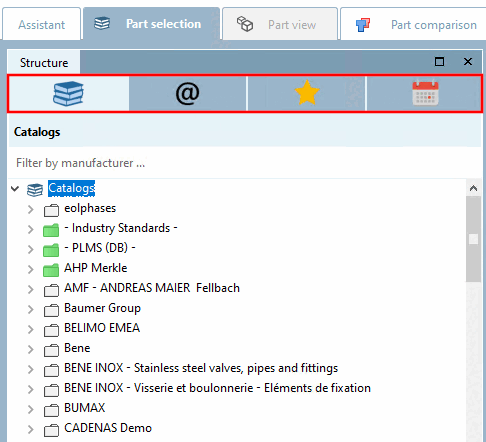

Abb. „ Teileauswahl [Part selection]: Startoberfläche PARTdataManager“ zeigt die Startoberfläche von PARTdataManager. Zu dieser können Sie jederzeit mit Klick auf den Reiter Teileauswahl [Part selection] zurückkehren, wobei der zuletzt gewählte Unterbereich wieder angezeigt wird, also nicht unbedingt Kataloge [Catalogs], sondern evtl. auch Klassifikationen [Classifications], Favoriten [Favorites], Geöffnete Projekte [Opened projects], Dokumentenscan [Document scan].

Nach einem durchgeführten Suchlauf wird automatisch die Registerseite Suchergebnisse [Search results] geladen.

Wird ein bestimmtes Projekt geladen, wechselt die Benutzeroberfläche zur Teileansicht [Part view] . Hier werden alle Ausprägungen des Projekts angezeigt (Ansicht Tabelle [Table] oder Vertikal [Vertical]). Jede Ausprägung kann mittels 3D-Ansicht [3D view] geprüft werden. Außerdem werden z.B. technische Zeichnungen oder Bemaßungsansichten angezeigt. Vor der Übergabe an das CAD-System kann hier die gewünschte Ausprägung bestimmt werden.

Hinweis Sie können jederzeit mittels Klick auf einen Reiter zwischen den einzelnen Registerseiten hin- und herwechseln. Der Aufruf der Teileansicht [Part view] ist optional. Bereits im Dialogbereich Teileauswahl [Part selection] können konkrete Ausprägungen ermittelt werden. Es kann dann mittels An CAD übertragen [Transfer to CAD] eine Teileübergabe an das CAD-System erfolgen oder zunächst die Registerseite Bauteilvergleich [Part comparison] geöffnet werden. Hier kann sowohl eine textuelle, wie auch 2D/3D Überprüfung erfolgen und dann das Bauteil an das CAD-System übergeben werden.

Der Dialogbereich unterhalb der Reiter (Assistent [Assistant], Teileauswahl [Part selection] (mit Unterbereichen Kataloge [Catalogs] , Klassifikationen [Classifications] , Favoriten [Favorites] , Verlauf [History] , Dokumentenscan [Document scan] ), Teileansicht [Part view] , Bauteilvergleich [Part comparison] , Cloud Navigator , Suchergebnisse [Search results] ) wird von diesen gesteuert.

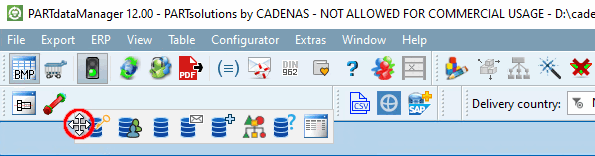

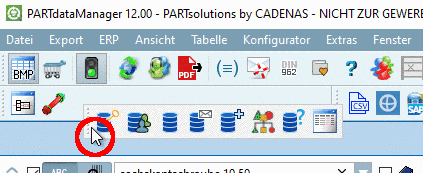

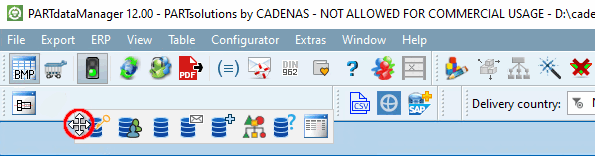

Werkzeugleisten können Sie mit Klick auf den Anfasser per Drag & Drop verschieben.

Dockings

Die Benutzeroberfläche ist mit Hilfe von Dockingfenstern aufgebaut.

Sie können sich die Fenster so organisieren, wie Sie möchten. Änderungen werden gespeichert und beim nächsten Laden wieder angezeigt.

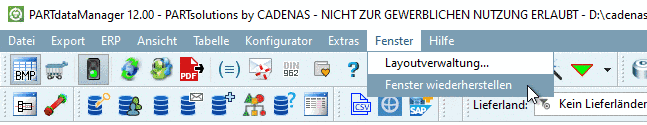

Vielleicht haben Sie die einzelnen Dockingfenster verschoben um etwas auszuprobieren und möchten nun einfach zur Standardeinstellung zurückkehren? Klicken Sie im Menü Fenster [Window] auf Fenster wiederherstellen [Restore window].

Dockings ein- und ausblenden

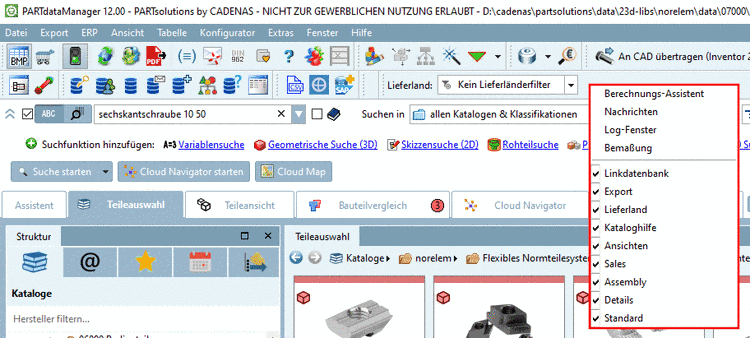

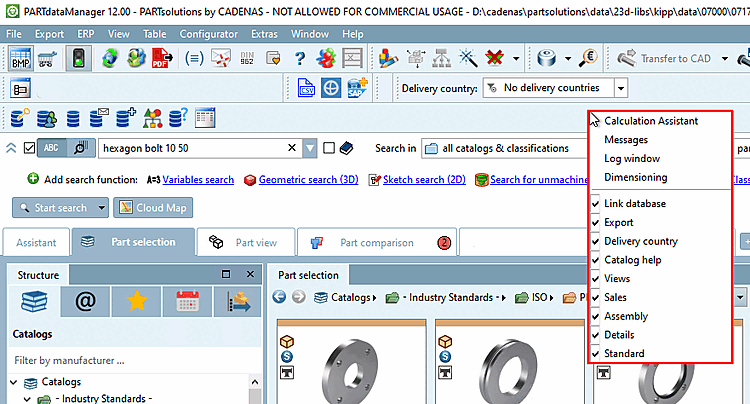

Teileauswahl [Part selection]: Per Kontextmenübefehl im Menü- und Toolbar-Bereich können Sie die einzelnen Dockings ein- und ausblenden.

Teileauswahl [Part selection]: Dockings ein- und ausblenden

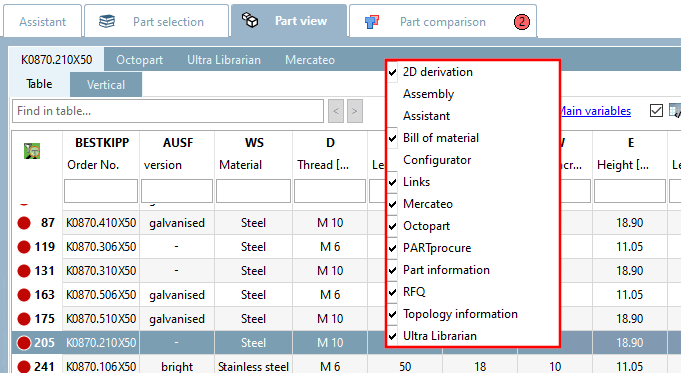

Teileansicht [Part view]: Per Kontextmenübefehl über einem Fenster können Sie die einzelnen Dockings ein- und ausblenden.

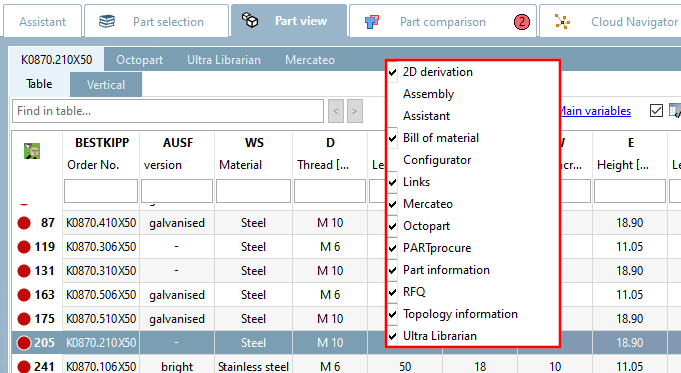

Teileansicht [Part view]: Dockings ein- und ausblenden

Positionelle Änderungen vorzunehmen

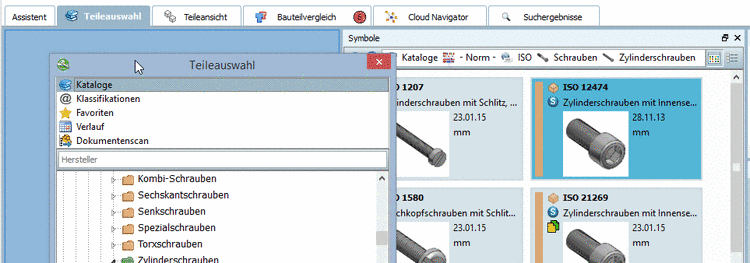

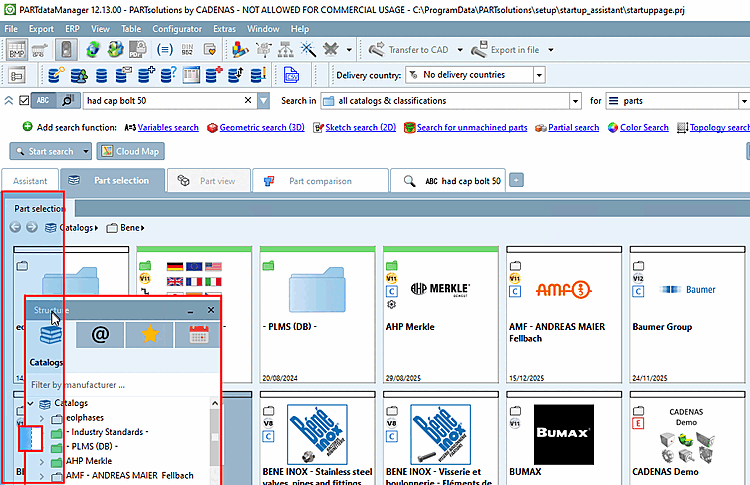

Um positionelle Änderungen vorzunehmen, klicken Sie auf die Titelleiste eines Docking-Fensters und ziehen es mit gehaltener linker Maustaste an die gewünschte Position. Wenn Sie die Maustaste außerhalb des Hauptfensters loslassen, erscheint es losgelöst als einzelnes Fensters, sodass Sie es auch auf einen zweiten Monitor verschieben können.

Wenn Sie das zu bewegende Docking-Fenster über den Reiterbereich bewegen, öffnet sich ein freier Bereich, in welchem Sie das Fenster in einem eigenen Bereich ablegen können.

Wenn Sie das zu bewegende Docking-Fenster über die Titelleiste eines anderen Docking-Fensters führen und dort die Maustaste loslassen, erscheint das Fenster mit dem anderen Fenster zusammen im selben Dockingfenster mit eigenem Reiter.

Eine detaillierte Beschreibung zur Platzierungsmethode finden Sie unter Abschnitt 3.1.5.4, „Platzierungsmethode für Dockingfenster “.
