Sobald Sie in der
Teileauswahl einen Doppelklick auf einem
Projekt ausführen (z.B. Bauteil
oder Baugruppe
), wechselt die Benutzeroberfläche in die Teileansicht.
In der Teileansicht wird die Ausprägung des Bauteils spezifiziert.

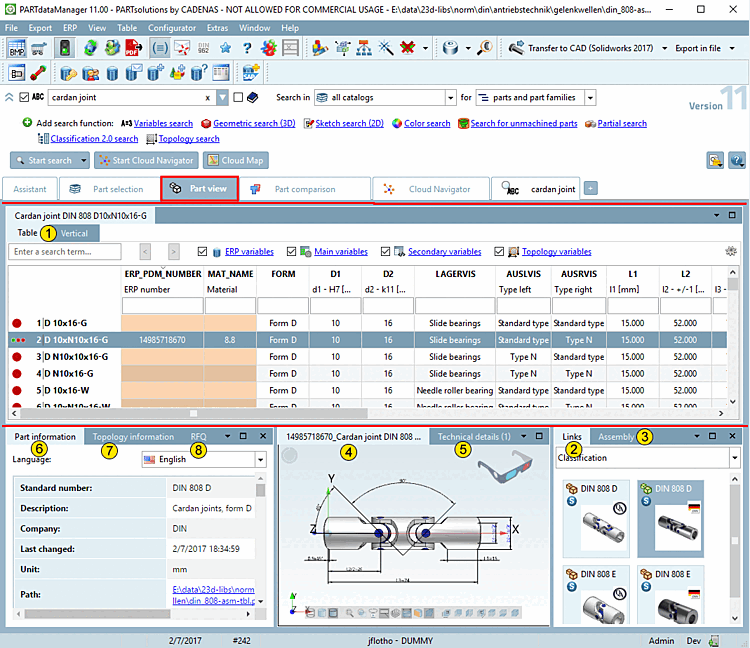

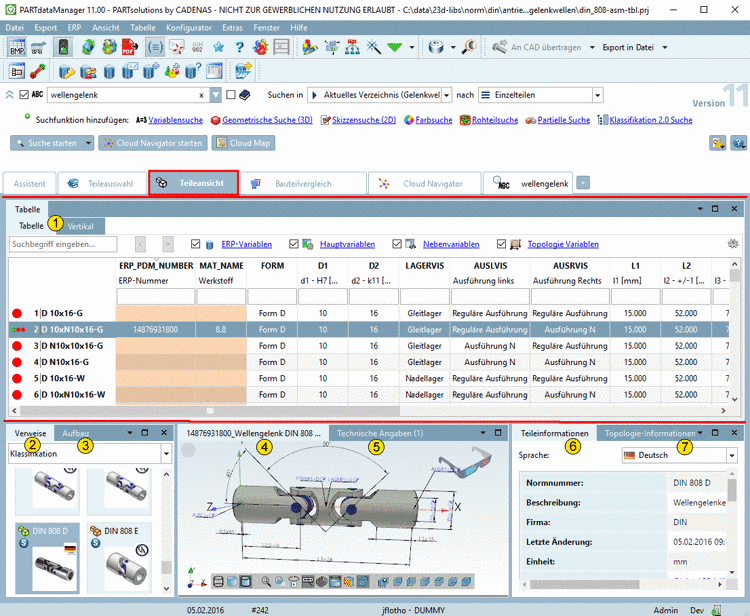

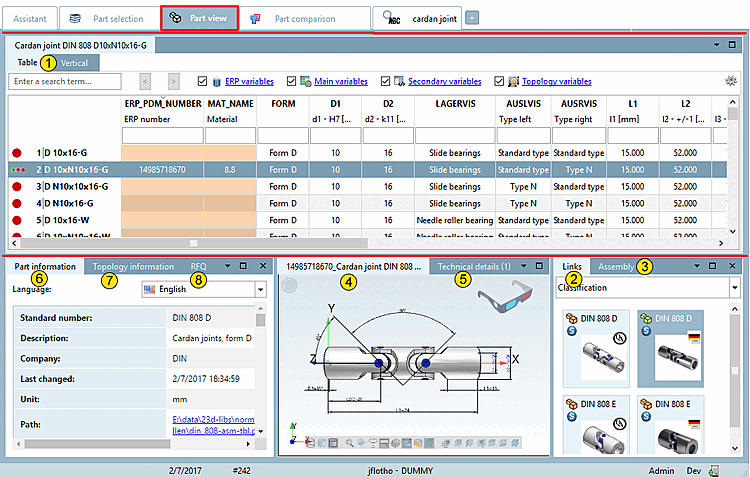

Die Benutzeroberfläche ist mit Dockingfenstern organisiert. Die folgende Abbildung zeigt diese im Überblick.
Tabelle (auf dem Reiter wird die jeweilige Normbezeichnung des geladenen Teils angezeigt.)
Als Unterbereiche sehen Sie wiederum zwei Dockings, welche zwei verschiedene Modi zur Bestimmung der Ausprägung repräsentieren.
Verweise zu bauartverwandten Objekten (siehe Abschnitt 3.1.7.4, „Dockingfenster "Verweise"“)
Aufbau / Stückliste (siehe Abschnitt 3.1.7.5, „Dockingfenster "Aufbau"“)
3D-Vorschau des Objekts (siehe Abschnitt 3.1.7.6, „Dockingfenster "3D Ansicht"“)
Technische Angaben mit Bemaßungsbildern (siehe Abschnitt 3.1.7.7, „Dockingfenster "Technische Angaben"“)
Teileinformationen (siehe Abschnitt 3.1.7.8, „Dockingfenster "Teileinformationen"“)
Topologie-Informationen (siehe Abschnitt 3.1.7.9, „Dockingfenster "Topologie-Informationen"“)
Optional werden weitere Dockingfenster eingeblendet:
2D-Ableitung (siehe Abschnitt 3.1.10, „2D-Ableitung erzeugen“)
