5.9.4.1. Bemaßungsansichten

[Hinweis]Hinweis

Der Eintrag von Bemaßungsansichten ist optional. Diese werden im PARTdataManager unter Technische Ansichten angezeigt.

Optional können Sie den Dialogbereich Varianten verwenden, wenn Sie verschiedenen Variablenwerten (Tabellenzeilen) bestimmte Bemaßungsansichten zuweisen möchten.

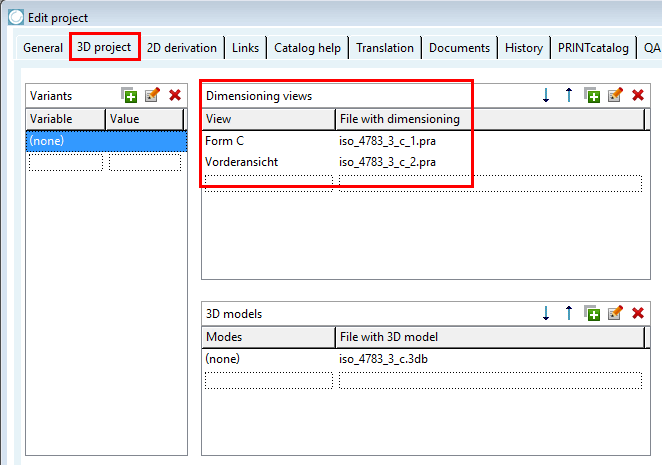

  1. Öffnen Sie in der Spalte Ansicht mit dem Pfeil das Listenfeld und wählen Sie eine Ansicht aus bzw. vergeben Sie selbst einen Namen.

  2. Öffnen Sie in der Spalte Datei mit Bemaßung mit dem Pfeil das Listenfeld und wählen Sie die gewünschte Datei aus. Diese muss in der Projektdatei hinterlegt sein.

    Erlaubte Dateitypen sind .pra, .bmp, .tif.

    [Hinweis]Hinweis

    DWG und DXF-Dateien können importiert und ins pra-Format umgewandelt werden. Detaillierte Informationen hierzu finden Sie unter Abschnitt 5.11.2, „Bemaßungsansichten extern erstellen und importieren/konvertieren“.

  3. Mit können Sie optional beliebig viele neue Ansichten anlegen.

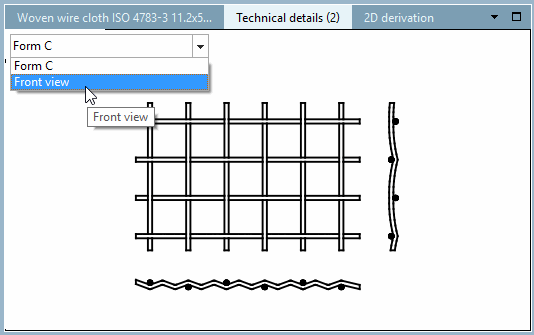

  4. Sehen Sie sich das Ergebnis im PARTdataManager im Dockingfenster Technische Angaben an.
