Hinweis

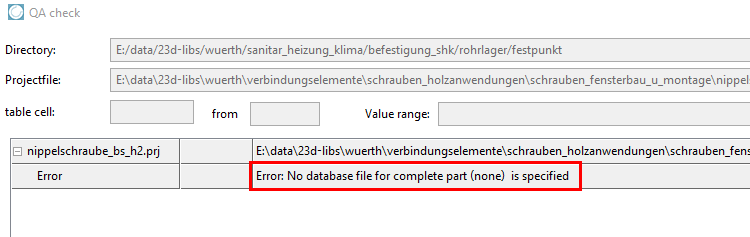

	Der Eintrag wenigstens eines 3D-Modells ist verpflichtend! Wird keine 3db-Datei angegeben, erscheint beim TestMeta im Dialogfenster QA-Check die entsprechende Fehlermeldung. Optional können Sie den Dialogbereich Varianten verwenden, wenn Sie verschiedenen Variablenwerten (Tabellenzeilen) bestimmte 3D-Modelle zuweisen möchten.

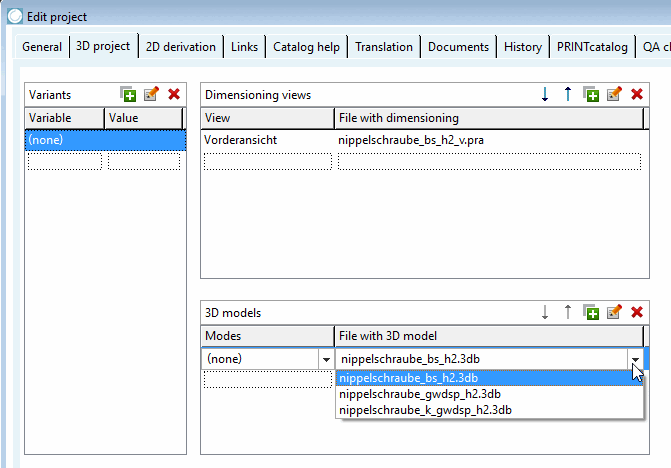

Wählen Sie unter Datei mit 3D-Modell in der Zeile (none) per Listenfeld die gewünschte 3db-Datei.

Bei vielen Schrauben (vor allem im Norm-Katalog, aber nicht nur) sind noch zwei Modi (Nenngewinde und Kernloch) angelegt. Es wird in solchen Fällen im PARTdataManager grundsätzlich nur Nenngewinde angezeigt! Kernloch wird nicht mehr verwendet!

Bei Katalogneuanlagen wird standardmäßig immer Nenngewinde erstellt!

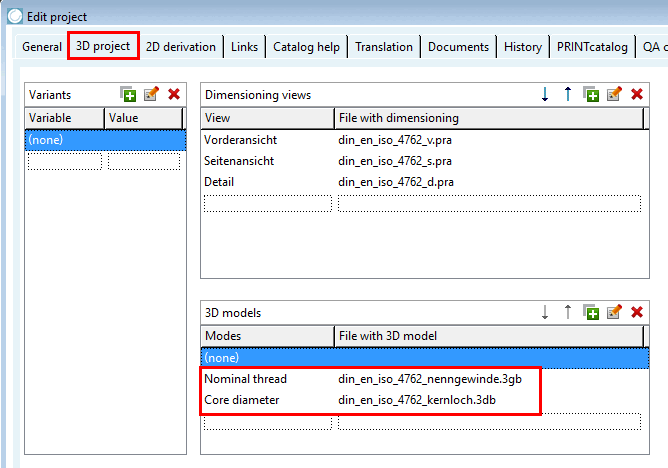

Modi "Nenngewinde" und "Kernloch"
