3.3.11. Registerseite "Übergabe ans CAD"

Im Listenfeld unter Reaktion bei "Übergabe an CAD" [Reaction on "export to CAD"] finden Sie folgende zwei Optionen:

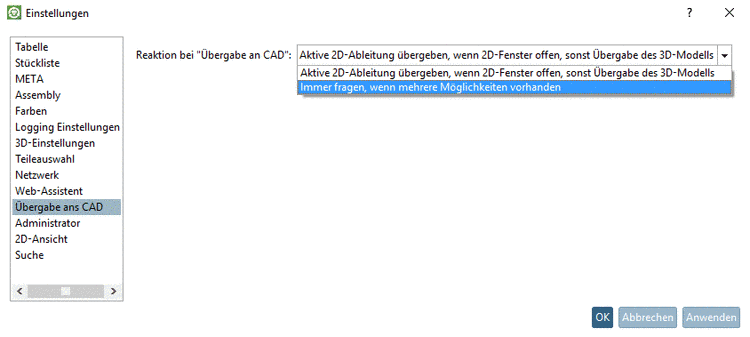

Registerseite "Übergabe ans CAD [Export to CAD]"

Registerseite "Übergabe ans CAD [Export to CAD]"

  • Aktive 2D-Ableitung übergeben, wenn 2D-Fenster offen, sonst Übergabe des 3D-Modells [Export selected 2D derivation view if 2D window is open, else export 3D model] (Voreinstellung)

    Bei 2D-CAD-Systemen klicken Sie zum Erstellen der 2D-Ableitung [2D derivation] auf die Schaltfläche 2D-Ableitung [2D derivation].

    -> Es öffnet sich das Dialogfenster 2D-Ansicht [2D view]. Dort wählen Sie die gewünschte Ansicht.

    Außerdem stehen verschiedene Funktionen wie beispielsweise der Bemaßungsmodus [Dimensioning mode] [121] zur Verfügung. Weitere Informationen hierzu finden Sie unter Abschnitt 3.1.10.4, „Kontextmenü und Schaltflächen im Dialogfenster "2D-Ansicht" “.

    Die Auswahl Technische Ansichten [Technical views] steht in diesem Modus nicht zur Verfügung.

    [Hinweis]Hinweis

    Sollte bei einem 2D-CAD die Schaltfläche An CAD übertragen [Transfer to CAD] geklickt werden, ohne dass zuvor eine 2D-Ableitung bestimmt wurde, wird eine Default-Ableitung übergeben.

  • Immer fragen, wenn mehrere Möglichkeiten vorhanden [Always ask, if more than one alternative exists]

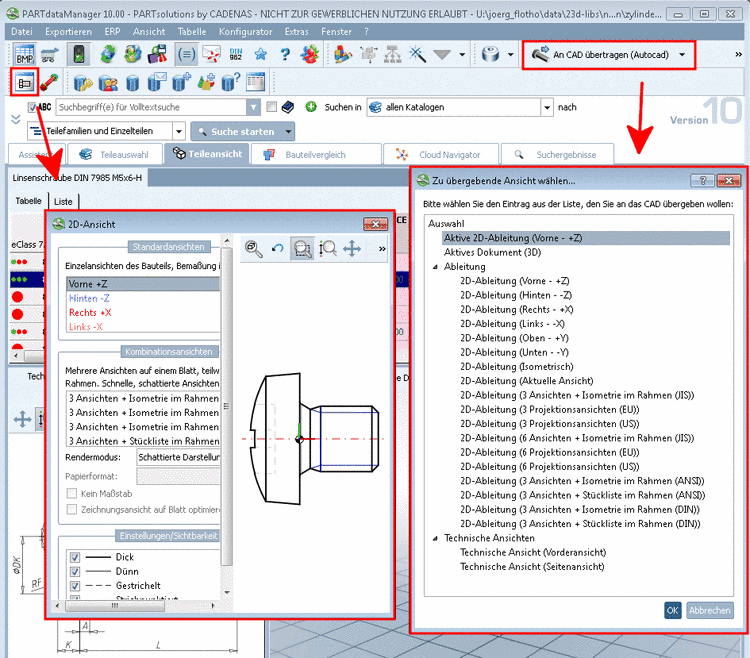

    Bei 2D-CAD-Systmen bzw. CAD-Systemen mit 2D-Option öffnet sich mit Klick auf die Schaltfläche An CAD übertragen [Transfer to CAD] das Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] und zwar unabhängig davon, ob das Dialogfenster 2D-Ansicht [2D view] (Aufruf mittels Schaltfläche 2D-Ableitung [2D derivation]) geöffnet ist.

    Wenn das Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] geöffnet ist, wird in jedem Fall die dort getroffene Auswahl übergeben (auch wenn im Dialogfenster 2D-Ansicht [2D view] etwas anderes selektiert ist.

    Bei einem "nur" 3D-CAD wird das Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] nicht geöffnet.

    Im Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] können auch Technische Ansichten [Technical views] (sofern vorhanden) gewählt werden.

[Hinweis]Hinweis

Die Einstellung Reaktion bei "Übergabe an CAD" [Reaction on "export to CAD"] wird in Abhängigkeit vom verwendeten CAD-System unterschiedlich gehandhabt.

  1. CAD-System hat nur EINE aktive Umgebung -> Somit ist nur 2D oder 3D aktiv.

    (gültig für SW,SE,NX,OSDM,INV)

    Die Einstellung hat keinen Effekt.

  2. CAD-System kann multiple Umgebungen handhaben -> Dann wird der Auswahldialog erscheinen.

    (gültig für Pro-E und AutoCAD)

    Die Einstellung greift.

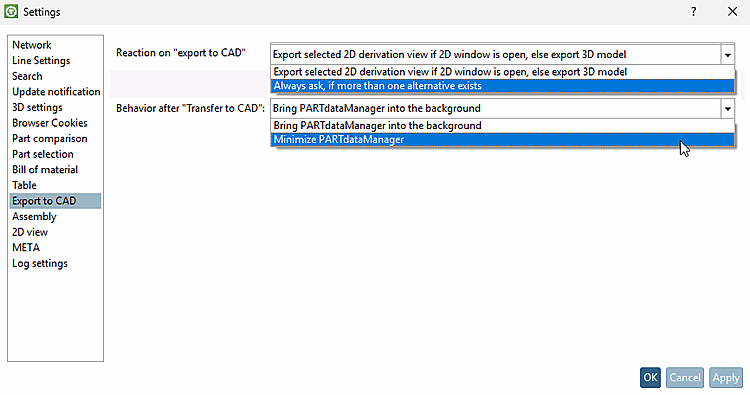

Im Listenfeld unter Verhalten nach "Übergabe an CAD" [Behavior after "Transfer to CAD"] finden Sie folgende zwei Optionen:

  • PARTdataManager in den Hintergrund bringen [Bring PARTdataManager into the background]:

  • PARTdataManager minimieren [Minimize PARTdataManager]:

Detaillierte Informationen zur 2D-Ableitung finden Sie unter Abschnitt 3.1.10, „ 2D-Ableitung erzeugen “.



[121] Eigene Bemaßungen vor der Übergabe ans CAD-System erstellen
