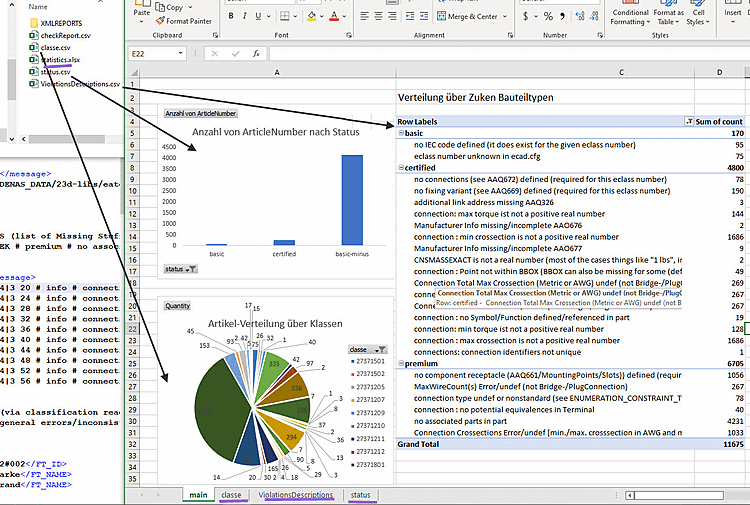

Die Excel-Darstellung erfolgt auf Basis der CSV-Dateien.
Die Auflistung rechts (

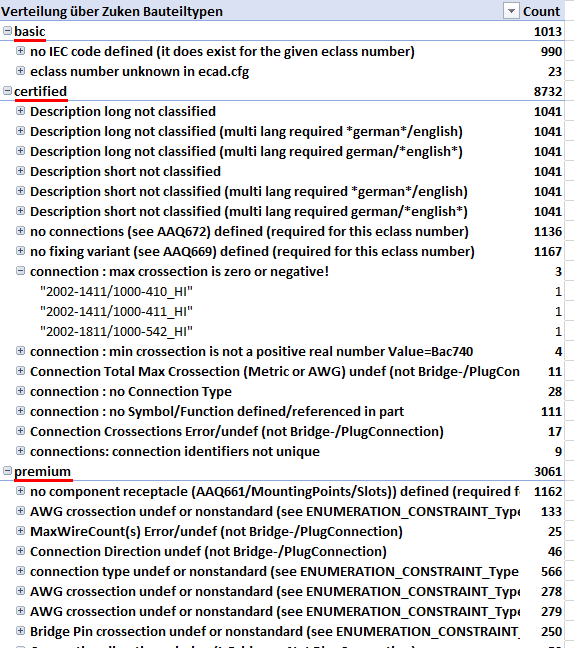

ViolationsDescriptions.csv) zeigt eine Untergliederung nach den Fehlergruppen basic, certified und premium. Jede Gruppe zeigt, was zur Erreichung der jeweiligen Zertifizierungsstufe fehlt.Bei jedem einzelnen Fehlercode wird die Anzahl der Treffer (Counts) angezeigt.
Nach dem Aufklappen sind die betroffenen Artikelnummern sichtbar.

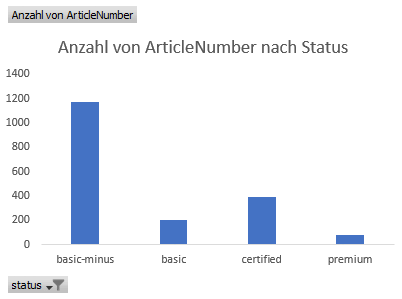

Das Balkendigramm (

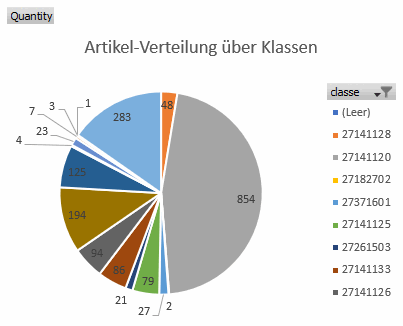

status.csv) zeigt die Anzahl von Produkten im jeweiligen Status (Darstellung als Pivot).Das Kuchendiagramm (
class.csv) zeigt die ECLASS Klassen Verteilung über alle im Log enthaltenen Produkte (Darstellung als Pivot).

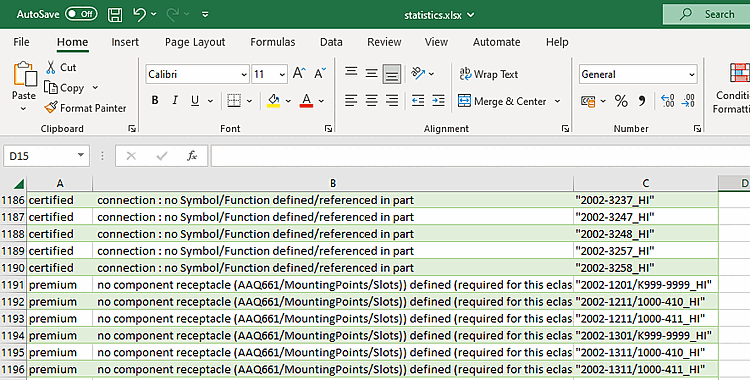

In den Excel-Blättern "classe", "status" und "ViolationsDescriptions" sehen Sie die der Darstellung zugrunde liegenden Tabellendaten.
Im User-Verzeichnis unter "validator_reports" finden sich gesammelt alle nach einem Lauf erstellten Berichte. Jeder Bericht enthält die folgenden Verzeichnisse und Dateien:

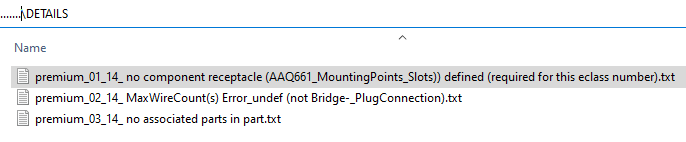

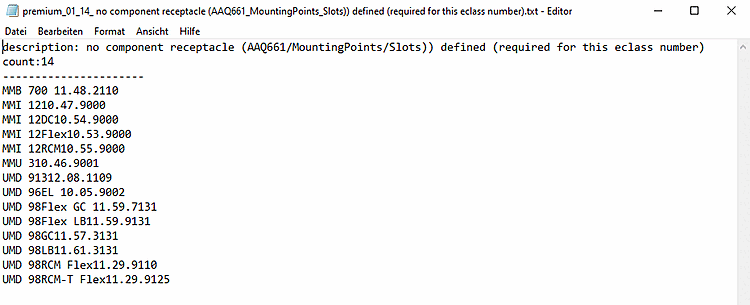

Das Verzeichnis DETAILS enthält Textdateien mit den spezifisch aufgetretenen Fehlercodes. Jede einzelne Textdatei listet die Artikel auf, die den jeweiligen Fehler aufweisen.

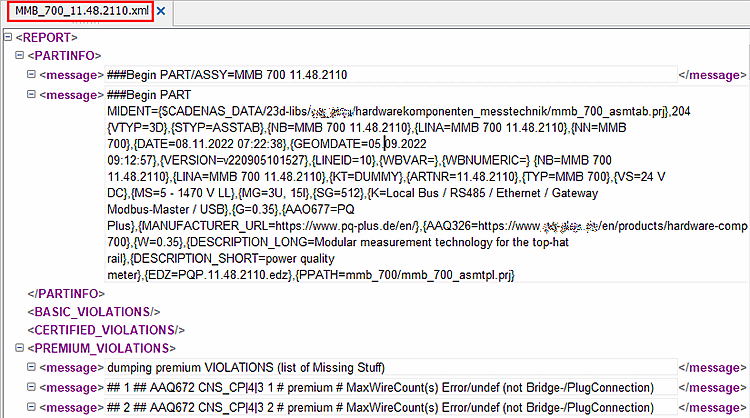

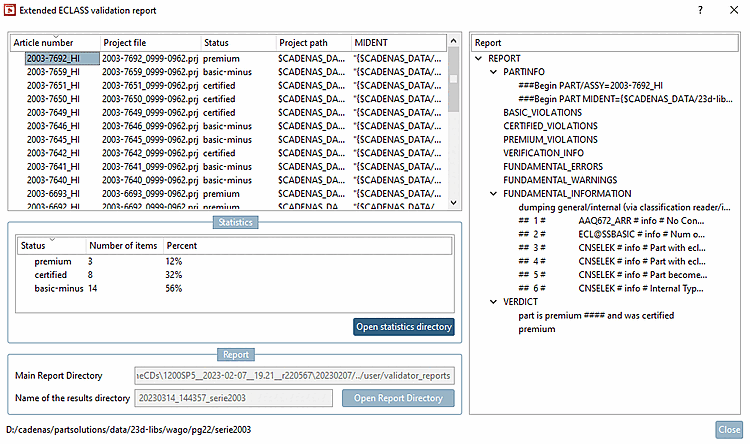

XMLREPORTS: Hier sind alle Berichte in Form von xml-Dateien (generiert vom Tool für Batch-Verifikation "ECADPS3VERIFY") aufgelistet. Wenn Sie eine Datei in einem beliebigen xml-Editor öffnen, sehen Sie die Informationen, die im Dialog Erweiterter ECLASS-Validierungsbericht [Extended ECLASS validation report] im Dialogbereich Bericht [Report] angezeigt werden.
Erläuterungen zu den einzelnen XML-Abschnitten:

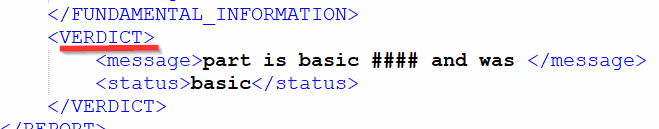

Alle Abschnitte, die mit INFO bzw. WARNINGS oder INFORMATION enden, haben keinen Einfluss auf den letztendlichen Verifikations-Status des Teils. Diese Einträge enthalten im Wesentlichen Informationen, die beim Modellierungsprozess von Nutzen sein können.
Der Abschnitt FUNDAMENTAL_ERRORS enthält Einträge, die Verletzungen des ECAD-Datenmodells andeuten; solche Teile sind automatisch nicht zertifiziert.

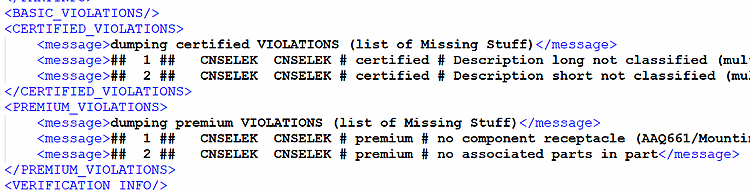

VIOLATIONS: Fehlerklassen und Fehlercodes
Es gibt drei Typen von VIOLATIONS:
Der Abschnitt PREMIUM_VIOLATIONS enthält alle Einträge, die das Teil daran hindern den Premium-Status zu erreichen.
Der Abschnitt CERTIFIED_VIOLATIONS enthält alle Einträge, die das Teil daran hindern den Certified-Status zu erreichen.
Der Abschnitt BASIC_VIOLATIONS enthält alle Einträge, die ernsthafte Fehler in der Modellierung angeben; bei solchen Teilen ist ein erfolgreicher Export in verschiedene ECAD-Systeme in der Regel nicht gewährleistet.

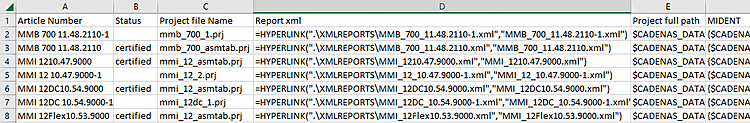

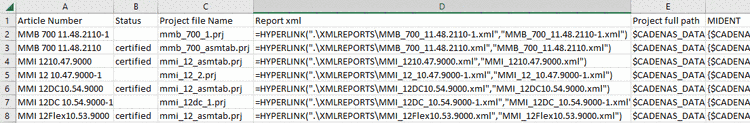

checkReport.csv: Enthält Informationen über den Status und die Artikelnummern, die vom Modelleur angefragt werden um das Problem zu lösen.
Die Informationen aus
classe.csv,status.csvundViolationsDescriptions.csvwerden in Excel dargestellt. Siehe oben.
