4.5.1.2. Beispiel

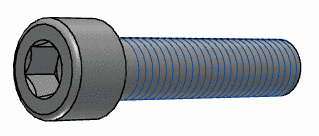

Gesucht sei folgende Zylinderschraube:

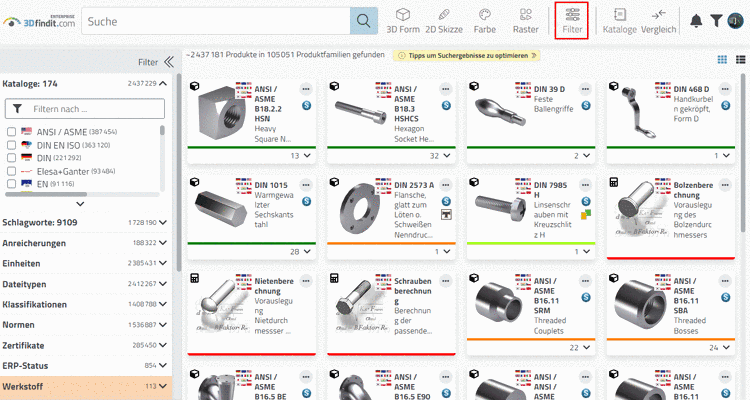

  1. Klicken Sie auf Filter -> Filtersuche über alle Kataloge.

    -> Noch ist die Anzeige unspezifisch.

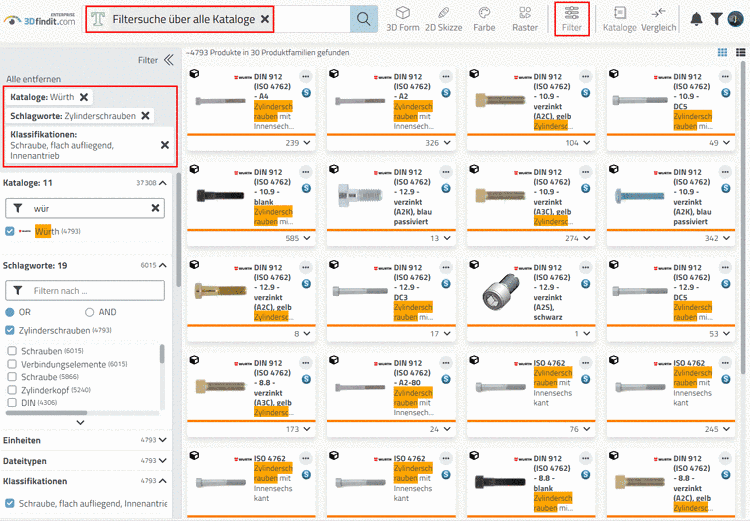

  2. Setzen Sie die gewünschten Filter:

    • Kataloge -> Würth

    • Schlagworte -> Zylinderschrauben

    • Klassifikationen -> Maschinenschraube, Schraube flach aufliegend, Innenantrieb

      [Tipp]Tipp

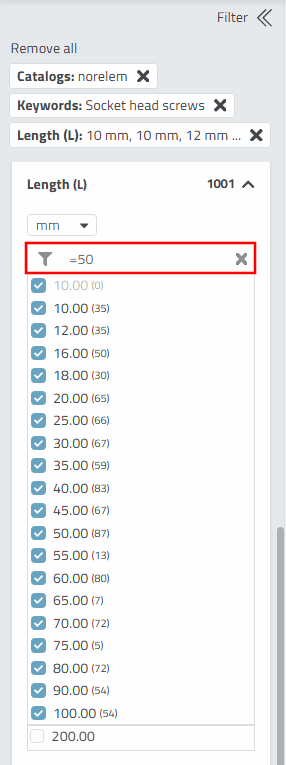

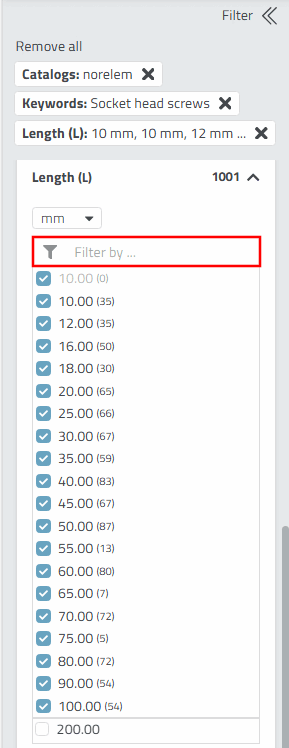

      • Verwenden Sie das Filter-Eingabefeld, um schnell die gesuchten Optionen zu ermitteln.

      • Die Reihenfolge beim Setzen der Filter ist prinzipiell egal. Bei einer hohen Anzahl von Katalogen verkürzen sich die Suchzeiten, wenn Sie im ersten Schritt die Anzahl der Kataloge einschränken.

      -> Nach jedem Setzen eines Filters erfolgt unmittelbar eine Anpassung der Anzeige.

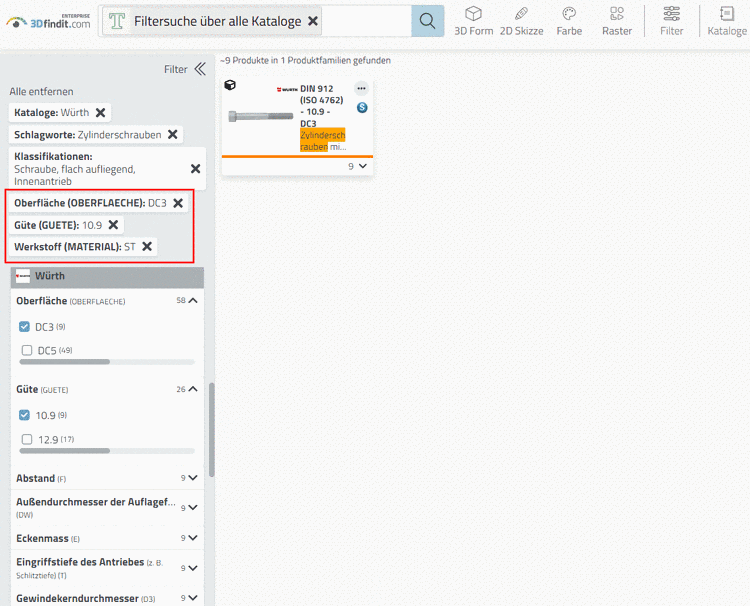

  3. Setzen Sie beispielsweise folgende Variablenfilter:

    • Oberfläche -> DC3

    • Güte -> 10.9

    • Werkstoff -> ST

    -> Nun ist bereits ein Produkt eindeutig spezifiziert.

    -> Je weiter spezifiziert wird, um so mehr Variablenfilter (bei Schrauben z.B. Gewindenenndurchmesser und Länge, etc.) werden angezeigt.

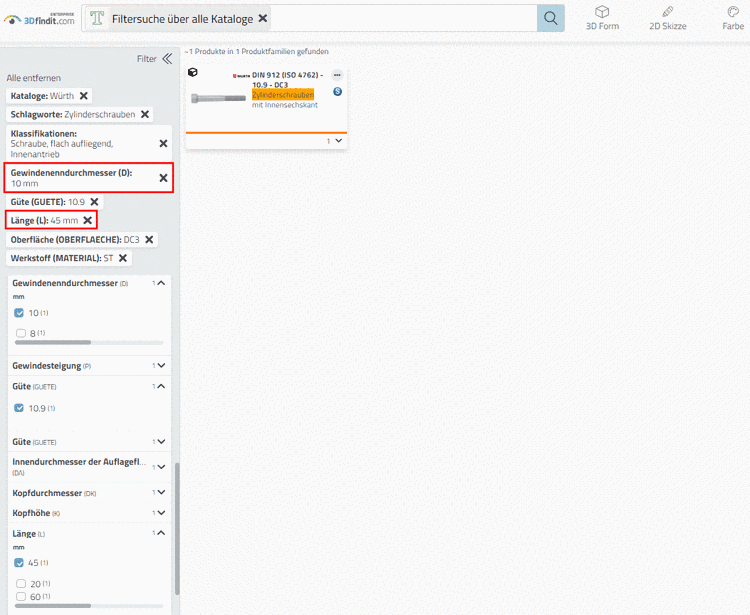

  4. Spezifizieren Sie nun beispielsweise Gewindenenndurchmesser und Länge.

    • Gewindenenndurchmesser -> 10

    • Länge -> 45

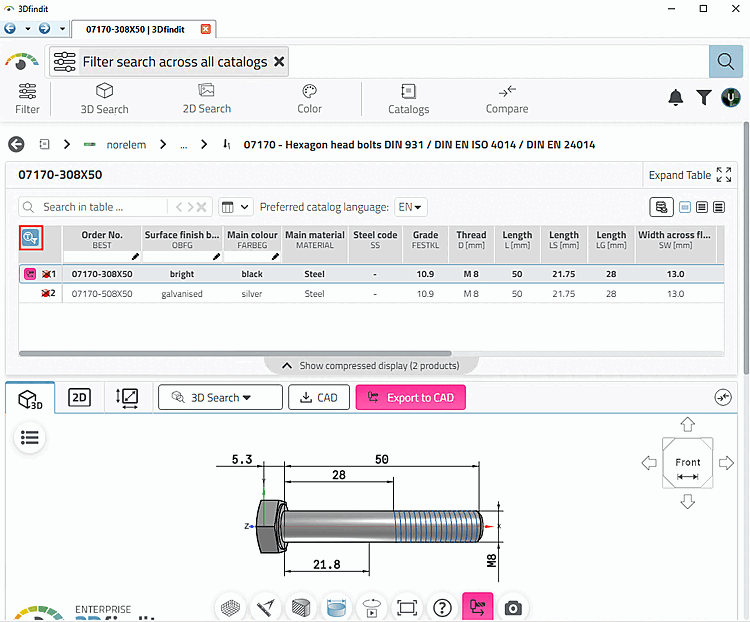

  5. Öffnen Sie das Teil.

    -> Es wird exakt die gesuchte Ausprägung angezeigt.

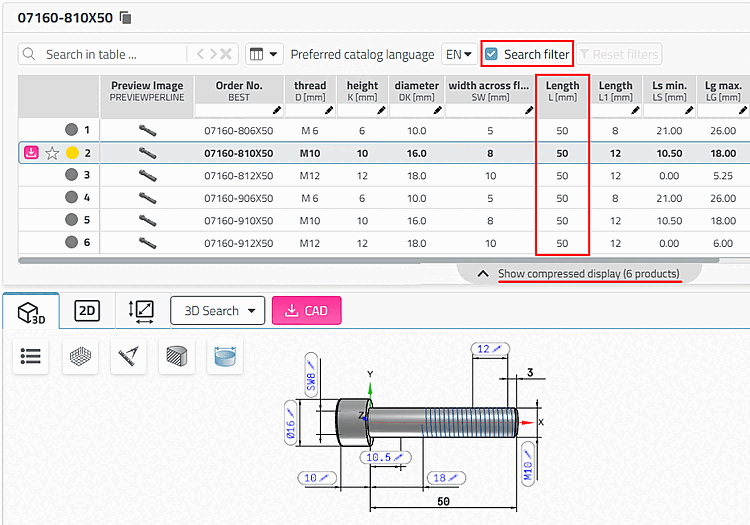

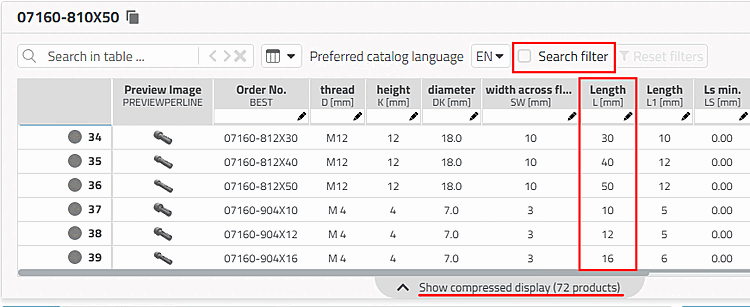

    Wenn Sie alle Tabellenzeilen sehen möchten, klicken Sie auf das Icon Suchergebnisfilter an/aus.
