2.3.7. Creo Integration - Administration

2.3.7.1. Block [CreationOptions(is3d)]
2.3.7.1.1. Key "CreateDimensions"
2.3.7.1.2. Automatische Genauigkeitssuche
2.3.7.1.3. Key "PoolPath"
2.3.7.1.4. Key "FileName"
2.3.7.1.5. Schlüssel "Material"
2.3.7.1.6. TempAxisLayer
2.3.7.2. Attributmapping in Creo
2.3.7.2.1. Block [AttributeMapping(is3d)]
2.3.7.2.2. Block [CadDocumentAttributes] - Benutzerdefinierte Attribute übergeben
2.3.7.2.2.1. Benutzerdefinierte Attribute mit Typangabe
2.3.7.2.2.2. Zufügen neuer Schlüssel
2.3.7.3. Block [MatMAP] - Materialmapping in Creo
2.3.7.4. Block [UI] - Menüs und Werkzeugleisten konfigurieren
2.3.7.5. Aktivierung der PARTsolutions-Schnittstelle in Creo Parametric
2.3.7.6. Konvertierungen aus Creo ins "STEP" Format
2.3.7.7. Anwender Dokumentation

In der Konfigurationsdatei ifproewildfire.cfg finden Sie alle Einstellungsoptionen für die Creo Schnittstelle.

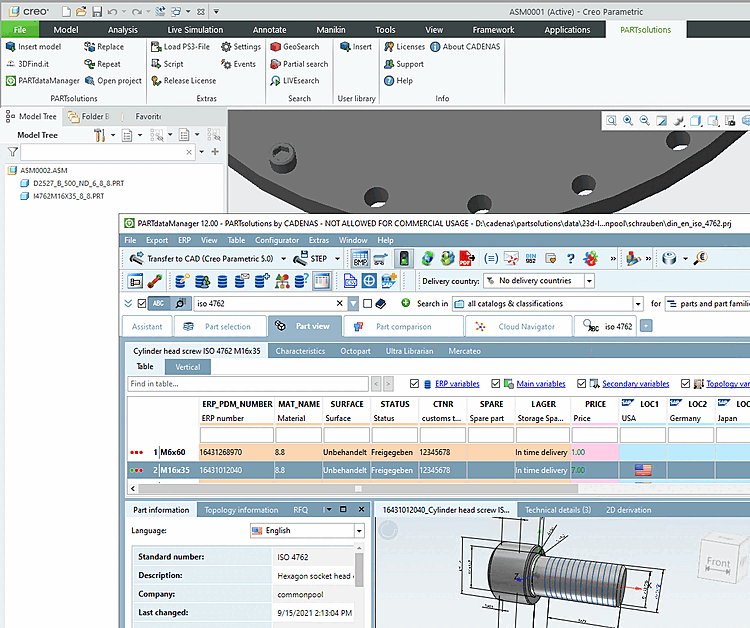

Teil aus PARTdataManager mit "Einfügen Modell"

Teil aus PARTdataManager mit "Einfügen Modell"

[Hinweis]Hinweis

Allgemeine Information zur Konfiguration von Creo-Plugins

  • Creo kann keine UNC-Pfade.

    Betrifft die Sicherheit in allen Installationen.

    Eine Behebung auf Seiten von PARTsolutions ist nicht möglich.

    Erstellen Sie eine Netzwerkfreigabe für die CADENAS-Installation und das Pool-Verzeichnis.

  • Konfiguration der folgenden Schnittstellen-Optionen

    [CreationOptions]
PoolPath
TemplateName
ThreadUDFFile
DraftUDFFile
sweepAddUdfFile
sweepSubUdfFile
MassUdfFile
MassUdfPDM

[INTERFACE]
SeamlessURL
insertsymmacro
insertsecmacro
insertsketchmacro
NativeCheckoutPool
MetafileName

  • Allgemeine Information zum Attributmapping

    Benutzerdefinierte Attribute, die vom CAD unterstützt werden, sind: (auch kombiniert separiert mit Komma)

    • DESIGNATED -> für PDM bestimmte Attribute

    • READONLY -> Read-only Attribute

    • BOOLEAN -> Boolescher Wert

    • INTEGER -> Ganzzahl

    • DOUBLE -> Kommazahl

    • STRING -> Zeichenkettenwert

Die allerwichtigsten Informationen finden Sie in den einzelnen Blöcken, Schlüsseln und der Konfigurationsdatei selbst.

Im Folgenden finden Sie übergreifende Informationen zu einigen Blöcken und Schlüsseln.

Syntax und essentielle Konzepte finden Sie unter Abschnitt 2.2, „CAD-übergreifende Informationen“.

[Hinweis]Hinweis

Änderungen an Konfigurationsdateien sollten nur von erfahrenen Anwendern oder CADENAS-Consultants vorgenommen werden.
