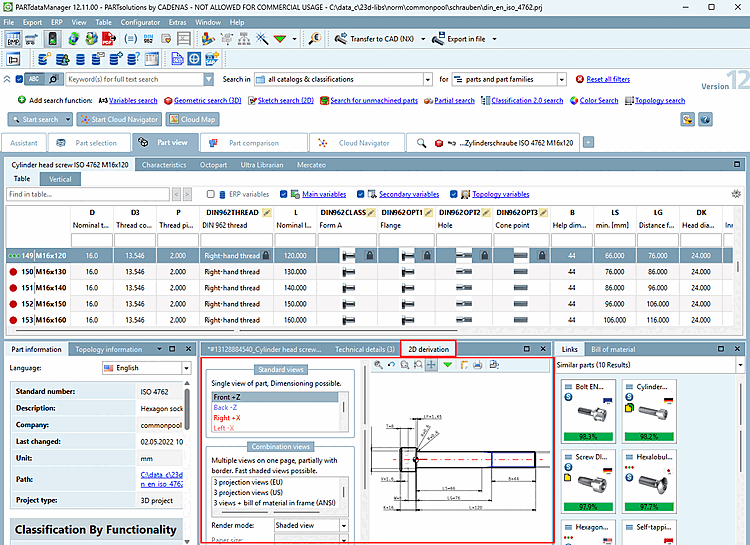

Dialogfenster 2D-Ansicht (Details unter Abschnitt 3.1.10.1, „Dialogfenster "2D-Ansicht"“)

(Entsprechende Einstellungsoption: Aktive 2D-Ableitung übergeben, wenn 2D-Fenster offen, sonst Übergabe des 3D-Modells, bzw. einer Default-Ableitung) (Voreinstellung)

Der Aufruf des Dialogfensters erfolgt über:

Wählen Sie im Dialogfenster 2D-Ansicht die gewünschte Ansicht und exportieren Sie diese danach mittels:

Hinweis Bei dieser Variante stehen verschiedene Funktionen wie beispielsweise der Bemaßungsmodus[a] zur Verfügung. Weitere Informationen hierzu finden Sie unter Abschnitt 3.1.10.4, „Kontextmenü und Schaltflächen im Dialogfenster "2D-Ansicht"“ und Abschnitt 3.1.10.1.5, „Bemaßung vor Export im PARTdataManager zufügen“.

[a] Eigene Bemaßungen vor der Übergabe ans CAD-System erstellen

Hinweis Sollte bei einem 2D-CAD, bei Benutzung dieser Einstellung die Schaltfläche An CAD übertragen geklickt werden, ohne dass zuvor eine 2D-Ableitung bestimmt wurde, wird eine Default-Ableitung übergeben.

Dialogfenster Zu übergebende Ansicht wählen... (Details unter Abschnitt 3.1.10.2, „Dialogfenster "Zu übergebende Ansicht wählen..."“)

(Entsprechende Einstellungsoption: Immer fragen, wenn mehrere Möglichkeiten vorhanden)

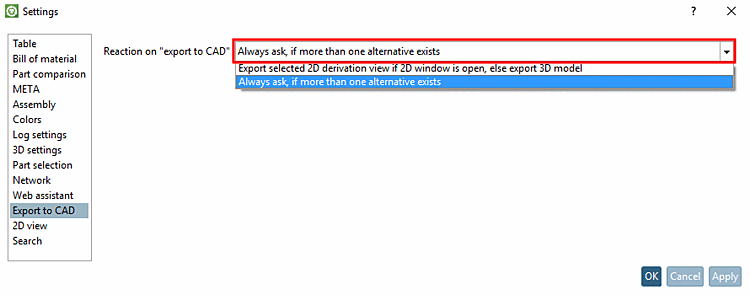

PARTdataManager -> Extras Menü -> Einstellungen...

Bei 2D-CAD-Systmen bzw. CAD-Systemen mit 2D-Option öffnet sich mit Klick auf die Schaltfläche An CAD übertragen das Dialogfenster Zu übergebende Ansicht wählen... und zwar unabhängig davon, ob das Dialogfenster 2D-Ansicht (Aufruf mittels Schaltfläche 2D-Ableitung) geöffnet ist und die Einstellungen in diesem Dialog haben in jedem Fall Priorität.

Hinweis Wenn Sie spezielle Ansichten (also nicht die Standard-Ansichten "Vorne", "Hinten", etc.) oder technische Ansichten ans CAD übergeben möchten, dann wählen Sie diese Variante. Siehe hierzu unter Abschnitt 3.1.10.1.6, „Spezielle Ableitungen oder technische Ansichten ans CAD-System übergeben“.
