Innerhalb von PARTdataManager können Sie komplette Verschraubungen (Sackloch- oder Durchgangsverschraubungen) an das CAD-System übergeben. Mit PARTsolutions V9 wurde die Funktionalität in PARTdataManager integriert.[62]
Mit Klick auf
Verschraubung wird der
Verschraubung-Dialog geöffnet, bzw. in den
Vordergrund geholt, sofern die Funktion bereits aktiv war. Außerdem werden
hierbei auch die Fensterpositionen zurückgesetzt.
Beim Aufruf von Verschraubungen über das PARTsolutions-Menü in Ihrem CAD-System werden mit Klick auf Verschraubung einfügen über einen Dialog die vorhandenen Wandstärken ermittelt und gleich an PARTsolutions übergeben.
Sie können
jederzeit über die Ansicht-Werkzeugleiste
zwischen
Teileauswahl,
Teileansicht und
Verschraubung
wechseln.
Das ehemalige PARTconnection wurde zur Version 9 in vielerlei Hinsicht überarbeitet und verbessert. Insbesondere wurde die Funktionalität in PARTdataManager integriert.

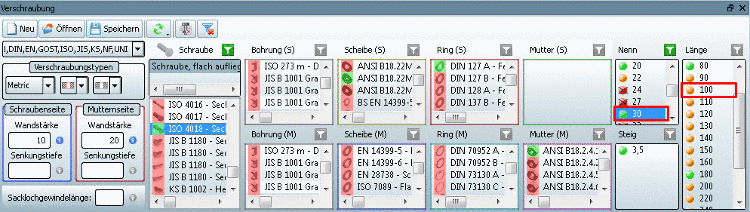

Mit V9.03 SP2 zeigen die Eingabefelder für die Bohrungslänge (Wandstärke), Sacklochgewindelänge u. Senkungstiefe zeigen die Gültigkeit des eingegebenen Wertes zum Zeitpunkt der Eingabe als Farbcode an:
Grün: Wert wird von der aktuellen Bohrung oder den anderen auswählbaren Bohrungen unterstützt.
Gelb: Es besteht das Risiko, dass der aktuelle Wert von keiner gültigen Bohrung unterstützt wird. Dies kann aktuell jedoch nur nach erfolgter Eingabe überprüft werden. Eine weitere Aussage ist: Es gibt eine Verschraubung bzw. eine Bohrung, die diesen Wert unterstützt, jedoch kann dies in anderen Verschraubungstypen sein, z.B. bei den Verschraubungen mit einer anderen Basiseinheit.
Rot: Wert wird von keiner Bohrung unter keinen Umständen unterstützt.
Die Eingabe einer Senkungstiefe > Bohrungslänge wird unterbunden.
Eine detaillierte Beschreibung zu Verschraubungen finden Sie unter Verschraubungen.
[62] Bis PARTsolutions V9 konnten Verschraubungen nur über das eigene Modul PARTconnection erzeugt und an das CAD-System übergeben werden.
