4.4.1.4. 3D-Bauteilvergleich mit Vergleichsoperationen

Über die Werkzeugleiste im 3D-Vergleich erreichen Sie einfach die Vergleichsoperationen:

Vergleichsoperationen

Vergleichsoperationen

  • Differenz 1-2 anzeigen

  • Differenz 2-1 anzeigen

  • Symmetrische Differenz anzeigen

Die folgenden Abbildungen zeigen die 3D-Darstellung der jeweiligen Vergleichsoperation.

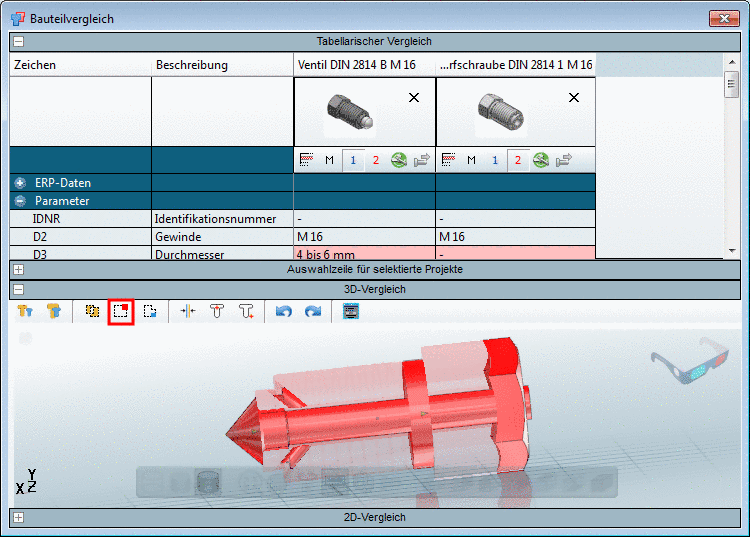

Differenz 1-2 anzeigen

Differenz 1-2 anzeigen

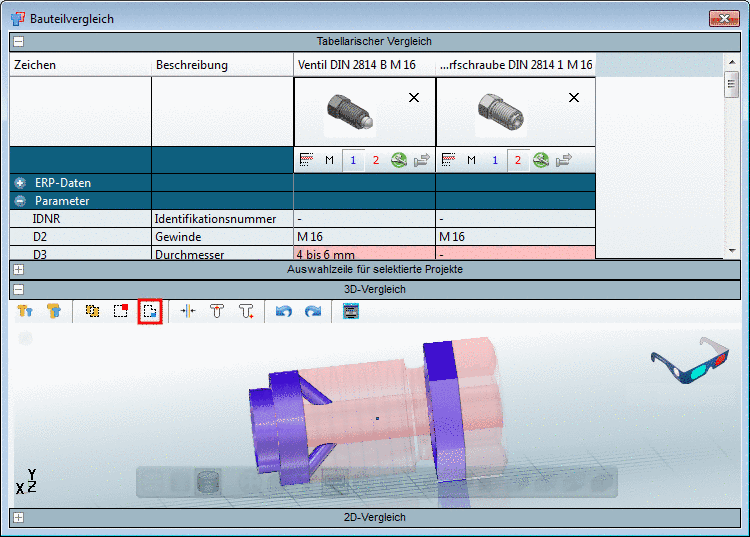

Differenz 2-1 anzeigen

Differenz 2-1 anzeigen

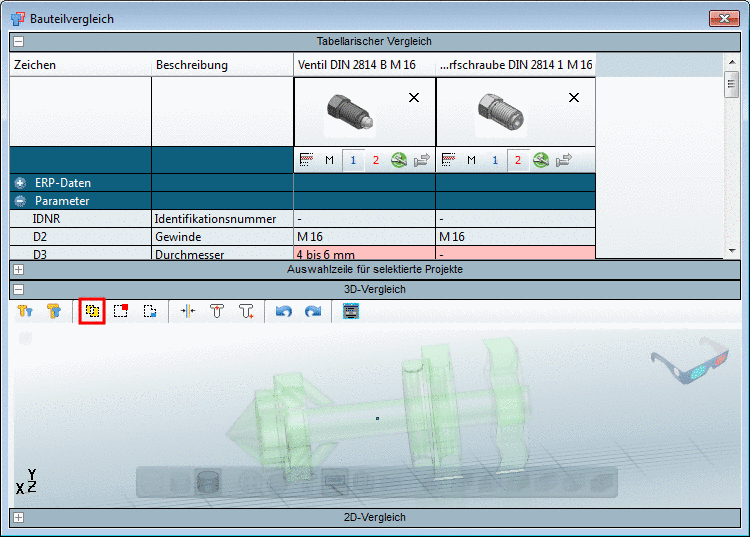

Symmetrische Differenz anzeigen

Symmetrische Differenz anzeigen

Mit Klick auf werden die Bauteile wieder gegenübergestellt.

Mit Klick auf Expertenmodus öffnet sich links der Einstellungsbereich. Auf der Registerseite Farben/Transparenz können Sie die Darstellungsfarben bestimmen:

  • Farbe erstes Bauteil

  • Farbe zweites Bauteil

  • Farbe Ergebnis

Farben und Transparenz einstellen

Farben und Transparenz einstellen
