4.4.1.1.1. Registerseite "Suche"

Im Folgenden werden die Einstellungsoptionen auf der Registerseite Suche erläutert:

Suche eingrenzen

Optional können Sie unter Suchen in den zu durchsuchenden Katalog bzw. das zu durchsuchende Verzeichnis bestimmen.

Vorteil: Ausschließen von nicht gewünschten Suchergebnissen und ein gewisser Geschwindigkeitsvorteil.

Wählen Sie im Listenfeld eine der folgenden Optionen:

  • allen Katalogen (Das ist die Voreinstellung. Im Prinzip spricht nichts dagegen, diese einfach zu belassen)

  • allen Klassifikationen

  • allen nativen Katalogen

  • allen Katalogen Klassifikationen

  • Aktuelle Auswahl (das auf der Registerseite Kataloge selektierte Verzeichnis)

  • Benutzerdefinierte Auswahl...

    Für Details hierzu siehe Abschnitt 3.1.6.2, „Benutzerdefinierte Auswahl...“ in PARTsolutions - Handbuch für Anwender.

Suche nach Einzelteilen oder Teilefamilien und Einzelteilen?

Wählen Sie im Listenfeld unter Suchen nach eine der beiden Optionen:

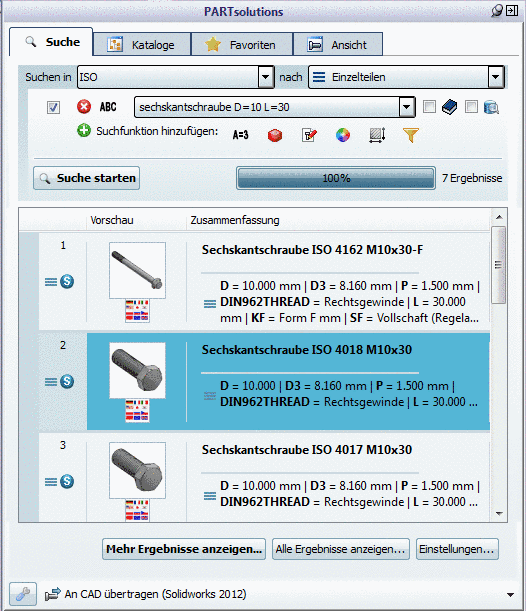

  • Suchen nach Einzelteilen

    Wenn die Suche spezifiziert wird, dann ist diese Option vorteilhaft.

    Beispiele:

    • Volltextsuche mit folgendem Suchbegriff:

      Sechskantschraube D=10 L=50

    • Geometrische Suche (3D)

      Hier wird ebenfalls von einer konkreten Ausprägung ausgegangen.

    • Suche in Eigenteilekatalogen

      Oft besteht jedes Projekt nur aus einer Zeile (Ausprägung) oder heterogene Teile mit ganz unterschiedlichem Aussehen sind in einem Klassifikationsprojekt zusammengefasst. In beiden Fällen wäre die Suche nach Einzelteilen vorteilhaft.

  • Suchen nach Teilefamilien und Einzelteilen

    Wenn Sie die Suche im ersten Schritt nicht spezifizieren, ist diese Option günstiger, weil sie die einzelnen Ausprägungen einer Teilefamilie zusammenfasst.

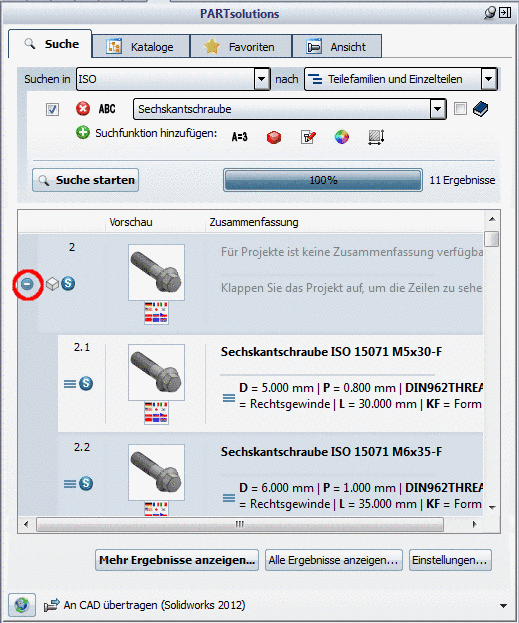

    Wenn Sie auf das Plus-Zeichen klicken, öffnet sich die Teilefamilie und Sie sehen die Einzelteile.

    Wenn Sie auf das Plus-Zeichen klicken, öffnet sich die Teilefamilie und Sie sehen die Einzelteile.

    Beispiel:

    Volltextsuche mit folgendem Suchbegriff:

    Sechskantschraube

    Sie können dann in einem weiteren Schritt die Ausprägung bestimmen. Per Doppelklick auf ein Einzelteil wird dieses auf der Registerseite Ansicht geöffnet. Siehe Abschnitt 4.4.1.1.4, „Registerseite "Ansicht" - Variablenliste | 3D-Ansicht | 2D-Ableitung“.

Suchmethoden

Grundsätzlich bestehen zwei Möglichkeiten: Ein manuelles Durchsuchen der Verzeichnisstrukturen oder die Verwendung von automatisierten Suchmethoden.

  • Manuelles Durchsuchen der Verzeichnisstrukturen:

    Wechseln Sie auf die Registerseite Kataloge. Detaillierte Informationen hierzu finden Sie unter Abschnitt 4.4.1.1.2, „Registerseite "Kataloge"“.

  • Automatisiertes Durchsuchen der Verzeichnisstrukturen:

    Auf der Registerseite Suche stehen folgende Suchmethoden zur Verfügung:

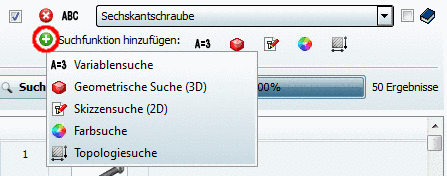

    Bestimmen Sie eine oder mehrere Suchmethoden: (Standardmäßig ist die Volltextsuche geöffnet und aktiviert)

    Andere Suchmethoden können jederzeit mit Klick auf den entsprechenden Link oder Kontextmenübefehl hinzugenommen werden.

    Mit Klick auf können Methoden entfernt werden.

    Mittels Auswahlkästchen können Methoden für einen bestimmten Suchlauf aktiviert oder deaktiviert werden.

Suche starten

Suchergebnisse

Unterhalb der Schaltfläche "Suche starten" werden die Ergebnisse ausgegeben.

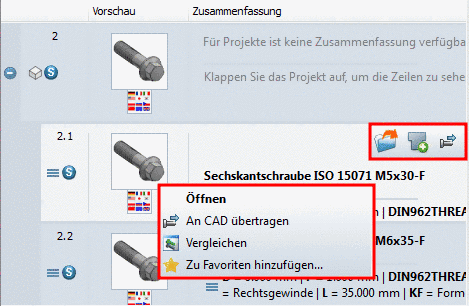

Wenn Sie die Maus über eine Zeile bewegen, werden entsprechende Schaltflächen eingeblendet. Nach Selektion einer Zeile öffnet sich mit Klick auf die sekundäre Maustaste das Kontextmenü.

Im Folgenden sind die einzelnen Befehle beschrieben:

Öffnen:

Die Ansicht wechselt auf die Registerseite Ansicht. (Alternativ können Sie auch einen Doppelklick ausführen.)

Siehe Abschnitt 4.4.1.1.4, „Registerseite "Ansicht" - Variablenliste | 3D-Ansicht | 2D-Ableitung“.

Auf der Ebene der Teilefamilie wird zunächst initial eine mittlere Zeile angezeigt, auf der Ebene der Einzelteile wird das gewünschte Einzelteil angezeigt.

Der Befehl steht als Schaltfläche und im Kontextmenü zur Verfügung.

Zum Bauteilvergleich hinzufügen / Vergleichen

Das Dialogfenster Bauteilvergleich öffnet sich und der Seamless Dialogbereich wird nun in einem Fenster zusammen mit dem Bauteilvergleich angezeigt. Sobald der Bauteilvergleich beendet wird, erfolgt wieder die ursprüngliche Seamless-Darstellung.[a]

Detaillierte Informationen zum Bauteilvergleich finden Sie unter Abschnitt 3.1.6.10, „Bauteilvergleich“ in PARTsolutions - Handbuch für Anwender.

Der Befehl steht als Schaltfläche und im Kontextmenü zur Verfügung.

An CAD übertragen:

Das Bauteil wird direkt ins CAD übertragen. Es öffnet sich der Platzierungsdialog (siehe Abschnitt 2.6.1, „Einfügen Modell (3D) aus der Norm- und Kaufteile Bibliothek“ in PARTsolutions - Handbuch für Anwender).

Der Befehl steht nur bei Einzelteilen (Ausprägungen), nicht bei Teilefamilien zur Verfügung.

Der Befehl steht als Schaltfläche und im Kontextmenü zur Verfügung.

Zu Favoriten hinzufügen...

Speichern Sie häufig benötigte Teile als Favorit ab.

Siehe auch Abschnitt 4.4.1.1.3, „Registerseite "Favoriten"“.

Der Befehl steht sowohl auf der Ebene der Teilefamilie wie auch auf der Ebene der Einzelteile zur Verfügung.

Der Befehl steht nur im Kontextmenü zur Verfügung.

[a] Ob Seamless links oder rechts vom Bauteilvergleich angezeigt werden soll, ist per Konfigurationsdatei einstellbar. Siehe hierzu Abschnitt 1.7.4.9.18, „Key "SeamlessWindowInCompareSide" - Seamless - Bauteilvergleich | Rechts-Links-Einstellung“ in PARTsolutions - Handbuch für Administration.

In Abhängigkeit von der Einstellung Einzelteile auflisten oder Teilefamilien und Einzelteile auflisten .(vergleiche oben) gestaltet sich der Zugriff auf die Einzelteile unterschiedlich. Ob das übergeordnete Projekt (Einzelteil oder Baugruppe) angezeigt wird oder eine konkrete Ausprägung erkennen Sie am entsprechenden Icon:

  • Einzelteil oder Baugruppe

  • Konkrete Ausprägung

Mehr Ergebnisse anzeigen...

Bei mehr als 50 Ergebnissen[51] erscheint unten am Seitenende die Schaltfläche Mehr Ergebnisse anzeigen.... In der Regel befinden sich die gewünschten Ergebnisse unter den ersten Treffern. Wenn Sie dennoch weitere Ergebnisse sehen möchten, klicken Sie sukzessive auf Mehr Ergebnisse anzeigen... oder Alle Ergebnisse anzeigen....

Einstellungen

Siehe hierzu unter Abschnitt 3.3.14, „Registerseite "Suche"“ in PARTsolutions - Handbuch für Anwender.



[51] Möchten Sie die Voreinstellung ändern, klicken Sie auf die Schaltfläche Einstellungen rechts unten und wählen die Registerseite Allgemein.
