4.3.1.4. Filtern anhand gemeinsamer Variablen

Im Dialogfenster Variablensuche werden diejenigen Variablen, die allen Bauteilen ab der selektierten Verzeichnisebene gemeinsam sind, angezeigt, ERP-Variablen (sofern vorhanden) farbig.

Jetzt mit PARTsolutions V9.08 werden diese zusätzlich in einem eigenen Dialogbereich Variablen für <Verzeichnisname> angezeigt, so dass Sie diese sofort im Blick haben.

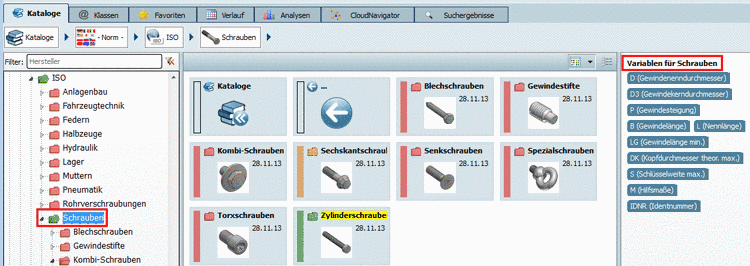

"Variablen für" <Verzeichnis>

"Variablen für" <Verzeichnis>

Mit einem Einfachklick auf die gewünschte Variable öffnet sich das Dialogfenster Variablensuche. Das Eingabefeld der betreffenden Variable ist bereits selektiert. Sie müssen nur noch den gewünschten Wert eingeben und Übernehmen klicken.

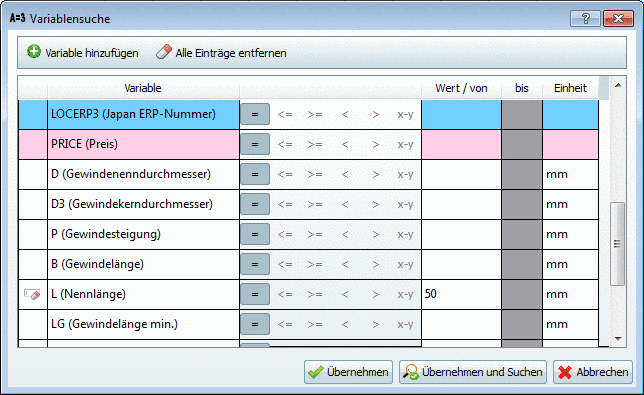

In diesem Beispiel wurde auf "L (Nennlänge)" geklickt.

In diesem Beispiel wurde auf "L (Nennlänge)" geklickt.

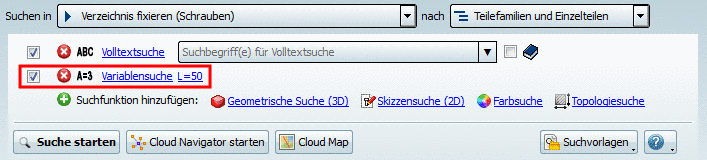

-> Die Variablensuche mit dem spezifizierten Wert erscheint im Suchmethoden-Dialogbereich.

Konfigurationsmöglichkeiten:

  • Anzeige des Dialogbereichs Filter für gemeinsame Variablen:

    $CADENAS_USER/psolopt.cfg

    [SettingsIndexTree]
ShowVariableList=1 (Default)

    Wertebereich: 0 (aus) / 1 (an)

  • Anzeige der Variablenbeschreibungen:

    $CADENAS_USER/psolopt.cfg

    [SettingsIndexTree]
VariableListShowDescriptions=1

    Wertebereich: 0 (aus) / 1 (an)

    Beispiel:

    Es werden nur die Variablen angezeigt, nicht die Variablenbeschreibungen.

    Es werden nur die Variablen angezeigt, nicht die Variablenbeschreibungen.
