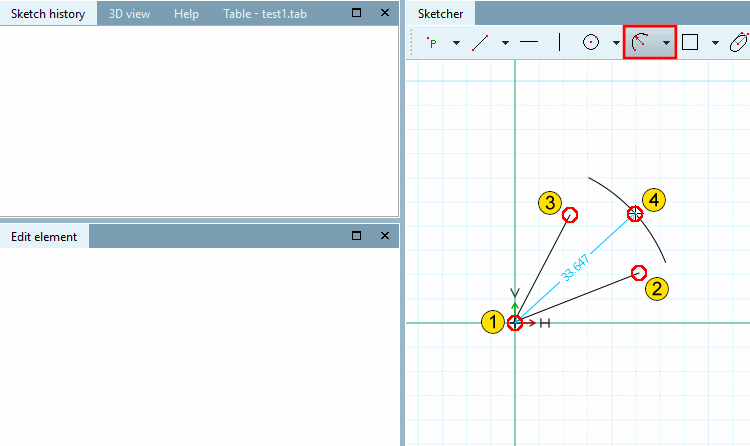

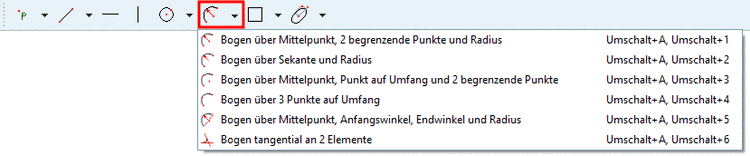

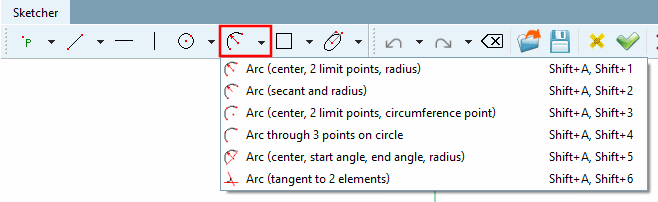

Bogen über Mittelpunkt, 2 begrenzende Punkte und
RadiusFolgen Sie den Anweisungen in der Statuszeile:
Bogenstart (über Punkt) wählen: Der Punkt muss nicht auf dem Bogen liegen!
Eine gedachte Linie durch Mittelpunkt und geklickten Punkt begrenzt den Kreisbogen auf der Startseite.
Bogenende (über Punkt) wählen: Der Punkt muss nicht auf dem Bogen liegen!
Eine gedachte Linie durch Mittelpunkt und geklickten Punkt begrenzt den Kreisbogen auf der Endseite.
Wenn Bogenstart und Bogenende bestimmt sind, werden zur Festlegung des Radius’ temporäre Hilfslinien eingeblendet. Sobald der Radius gewählt ist, verschwinden diese Linien wieder.

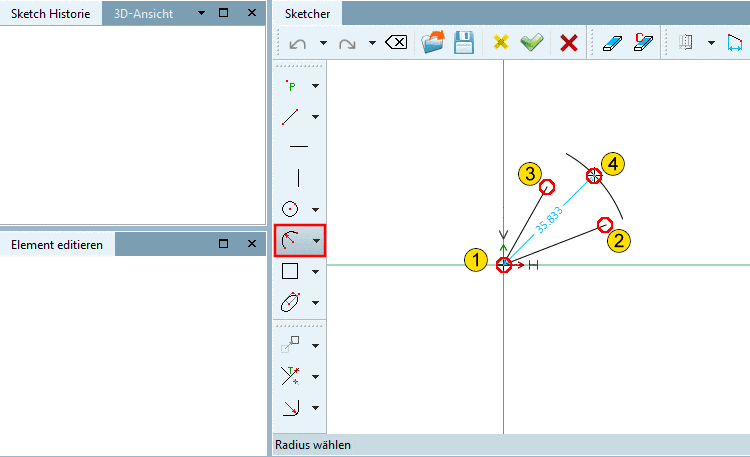

Radius wählen: Sobald Bogenstart und Bogenende bestimmt sind, "hängt" der Kreisbogen am Cursor. Mit Mausklick wird der Radius bestimmt; ob der Punkt auf dem Kreisbogensegment oder außerhalb liegt, spielt keine Rolle. Es ist nur der Abstand zum Mittelpunkt entscheidend.

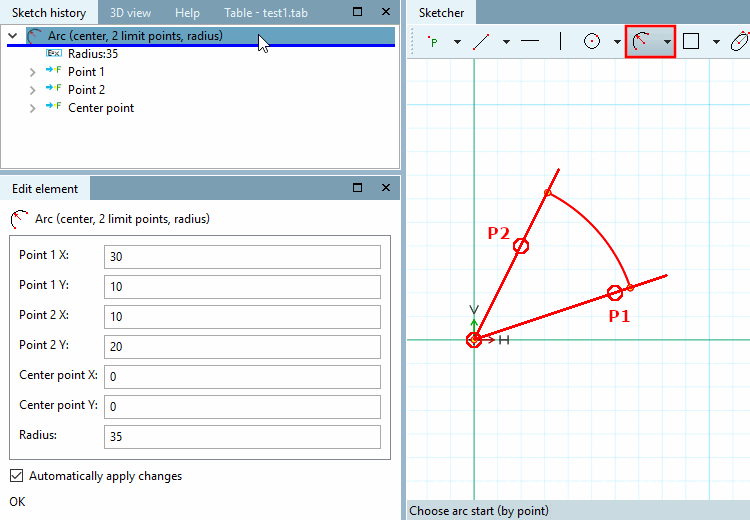

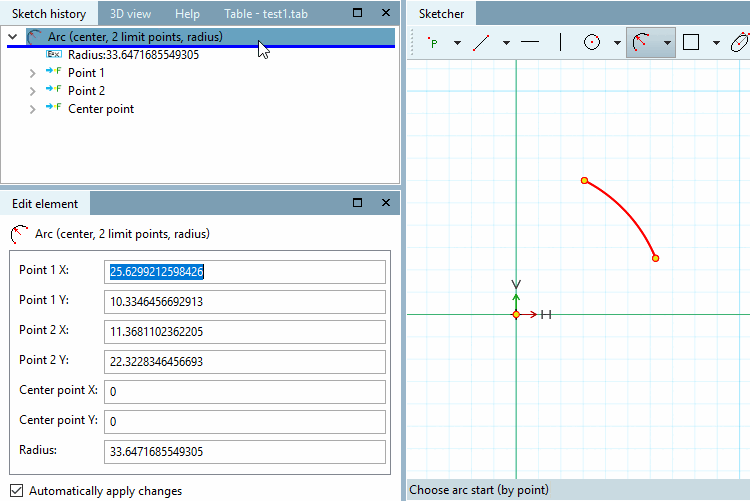

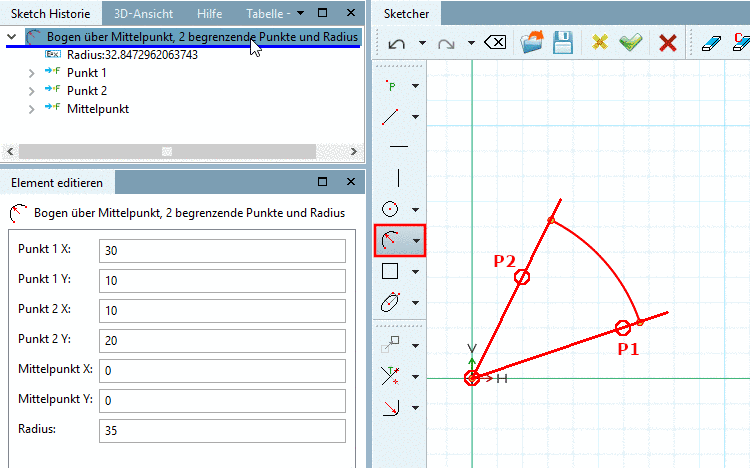

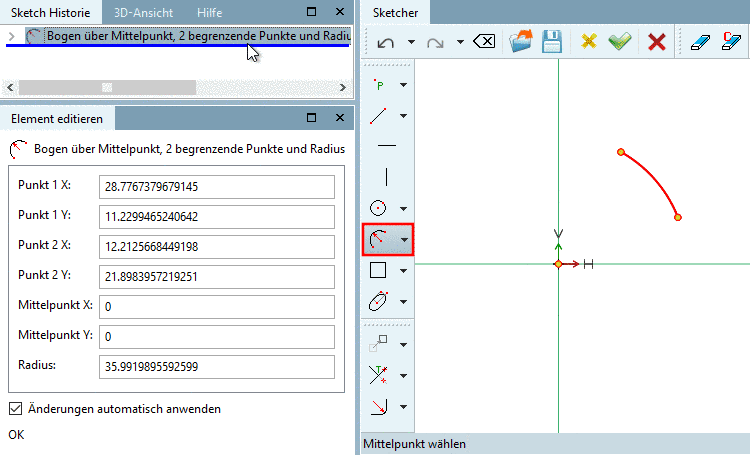

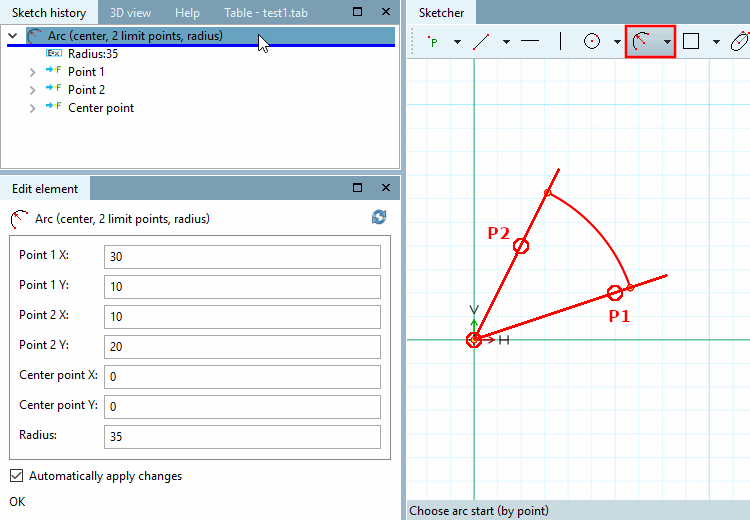

-> Die einzelnen Parameter werden im Dockingfenster Element editieren angezeigt, wo sie angepasst werden können.

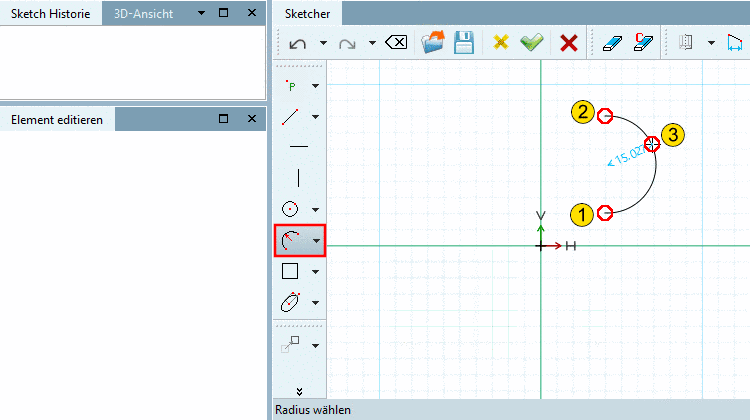

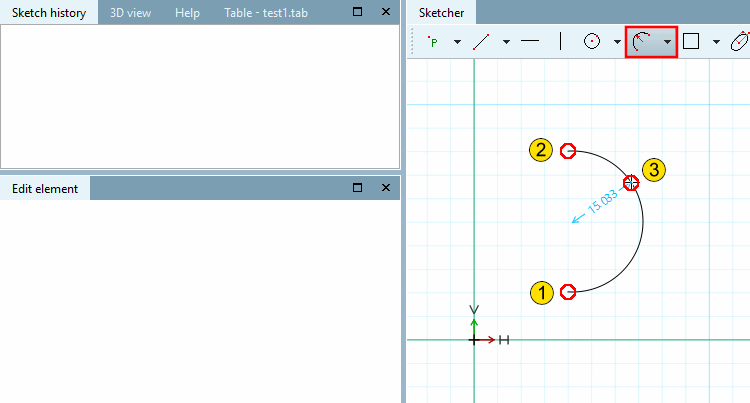

Bogen über den Startpunkt und Endpunkt einer Sekante sowie eines Radius’ festlegen
Folgen Sie den Anweisungen in der Statuszeile:

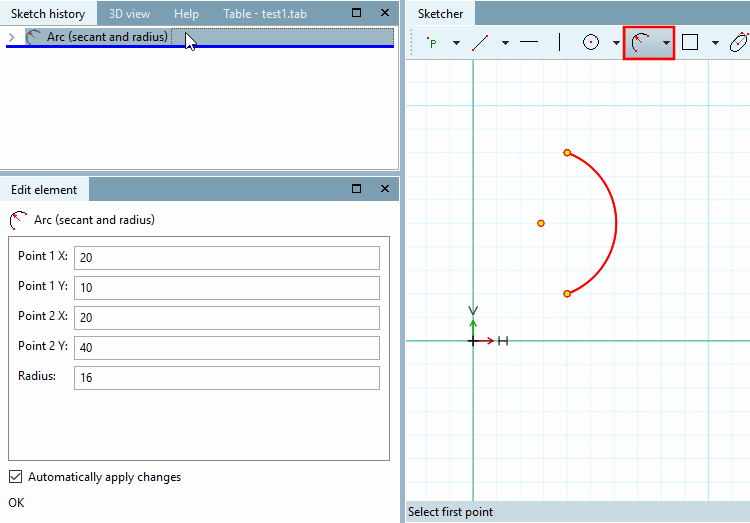

-> Die einzelnen Parameter werden im Dockingfenster Element editieren angezeigt, wo sie angepasst werden können.

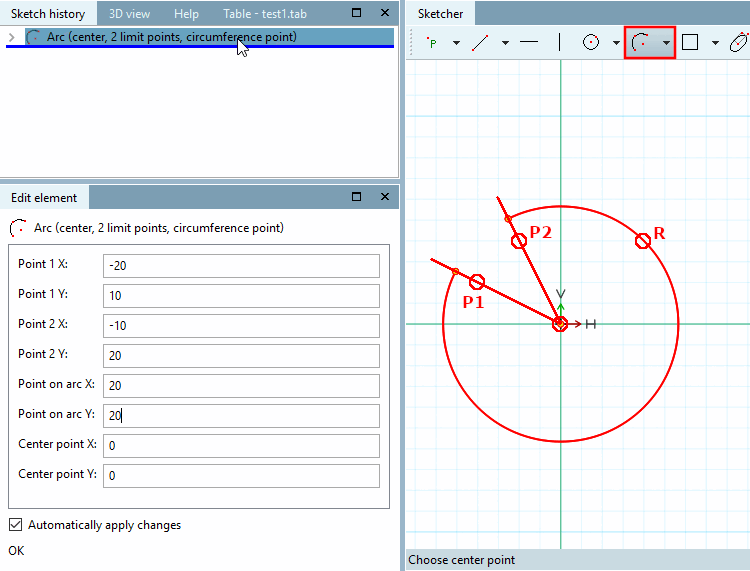

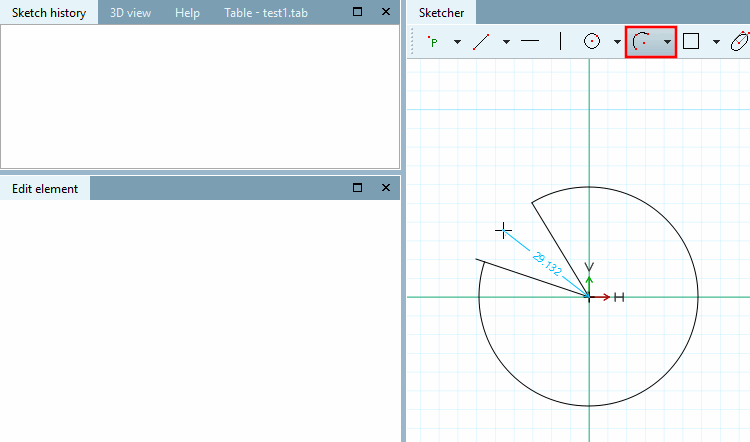

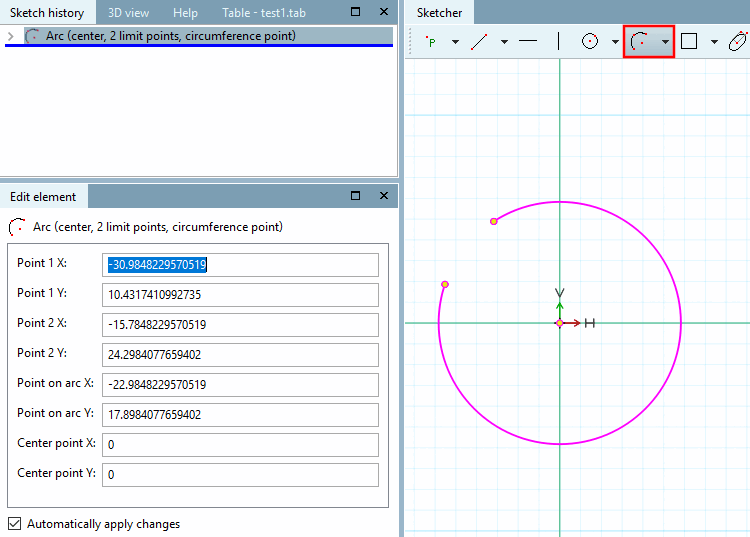

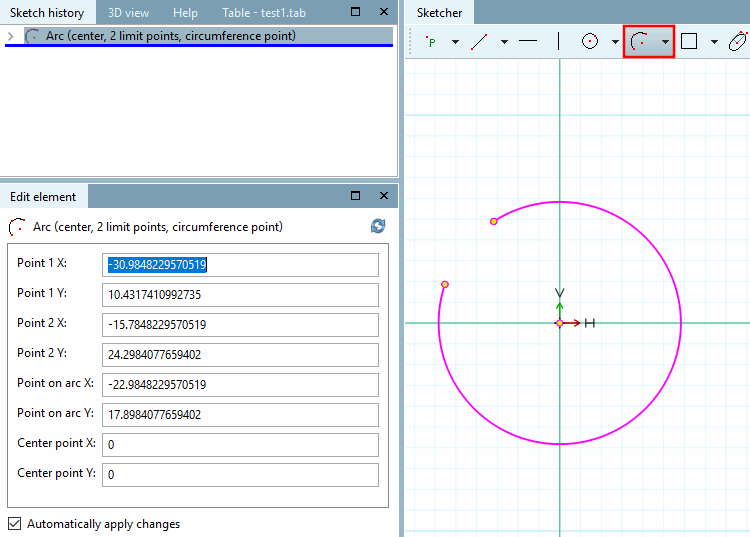

Bogen über Mittelpunkt, Punkt auf Umfang und 2
begrenzende Punkte![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/partwarehouse/doc/images/note.png)
Hinweis Bogen über Mittelpunkt, 2 begrenzende Punkte und Radius (vgl. oben) und Bogen über Mittelpunkt, Punkt auf Umfang und 2 begrenzende Punkte (vorliegende Funktion) sind ähnlich.
Im ersten Fall wird der Radius direkt definiert, im zweiten Fall indirekt über einen Referenzpunkt auf dem Kreisbogen.
Folgen Sie den Anweisungen in der Statuszeile:
Bogenstart (über Punkt) wählen: Der Punkt muss nicht auf dem Bogen liegen!
Eine gedachte Linie durch Mittelpunkt und geklickten Punkt begrenzt den Kreisbogen auf der Startseite.
Bogenende (über Punkt) wählen: Der Punkt muss nicht auf dem Bogen liegen!
Eine gedachte Linie durch Mittelpunkt und geklickten Punkt begrenzt den Kreisbogen auf der Endseite.
Wenn Bogenstart und Bogenende bestimmt sind, werden zur Festlegung des Radius’ temporäre Hilfslinien eingeblendet. Sobald der Radius gewählt ist, verschwinden diese Linien wieder.

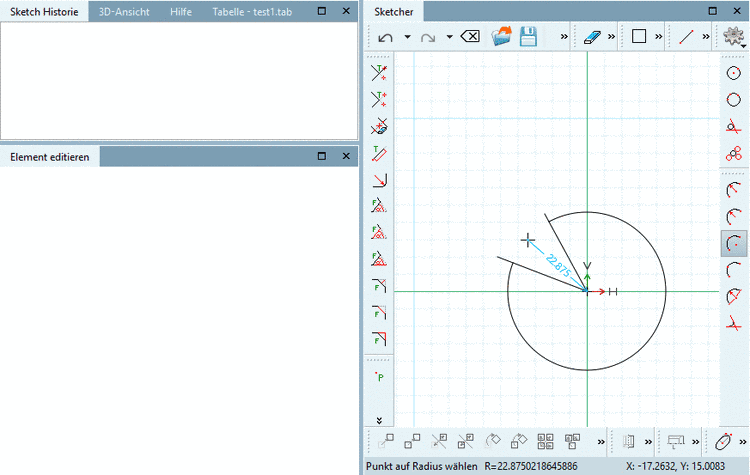

Punkt auf Radius wählen: Sobald Bogenstart und Bogenende bestimmt sind, "hängt" der Kreisbogen am Cursor. Mit Mausklick wird ein Punkt auf dem Radius bestimmt; ob der Punkt auf dem Kreisbogensegment oder außerhalb liegt, spielt keine Rolle. Es ist nur der Abstand zum Mittelpunkt entscheidend.

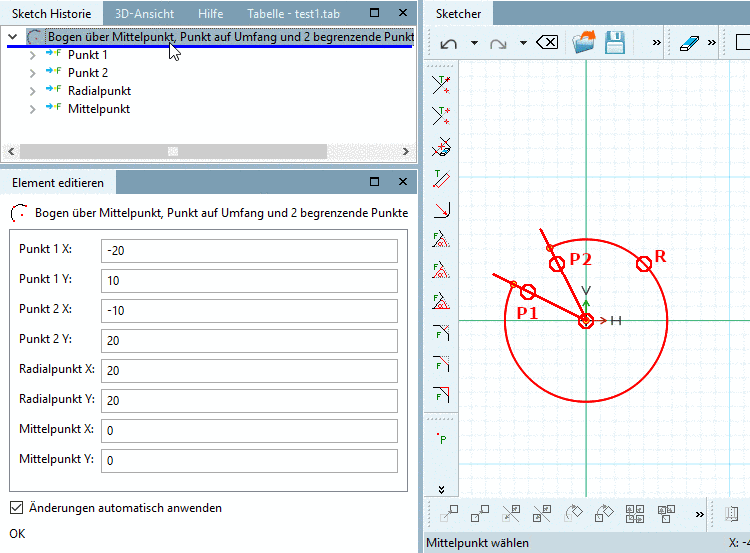

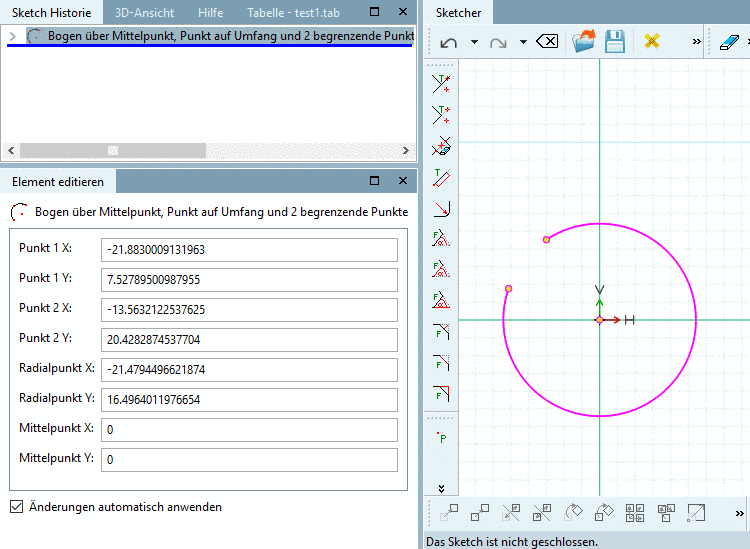

-> Die einzelnen Parameter werden im Dockingfenster Element editieren angezeigt, wo sie angepasst werden können.

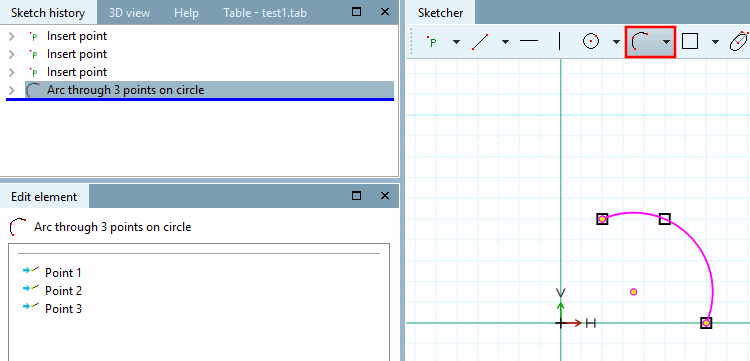

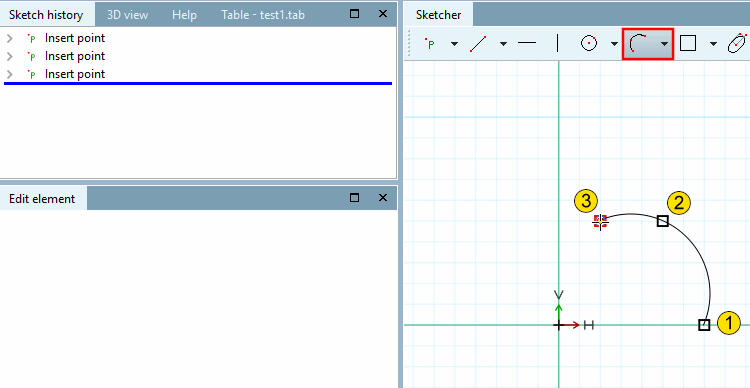

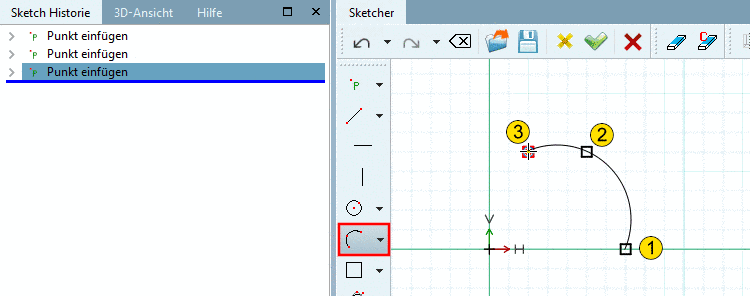

Bogen über 3 Punkte auf UmfangÜber drei Punkte ein Kreisbogensegment definieren. Der Mittelpunkt wird dabei automatisch errechnet.
Folgen Sie den Anweisungen in der Statuszeile:

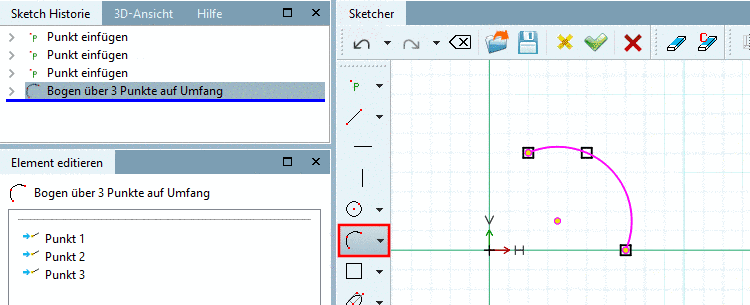

-> Die einzelnen Parameter werden im Dockingfenster Element editieren angezeigt, wo sie angepasst werden können.

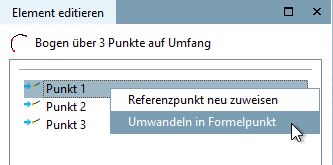

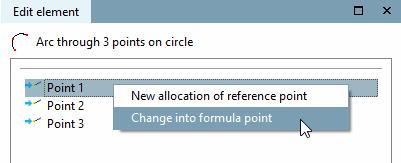

Sofern die Punkte fix vorgegeben waren, müssen Sie diese mit Umwandeln in Formelpunkt zugreifbar machen. Alternativ können Sie auch mittels Referenzpunkt neu zuweisen einen neuen Punkt zuweisen (sofern in der Sketch Historie zuvor schon vorhanden gewesen).

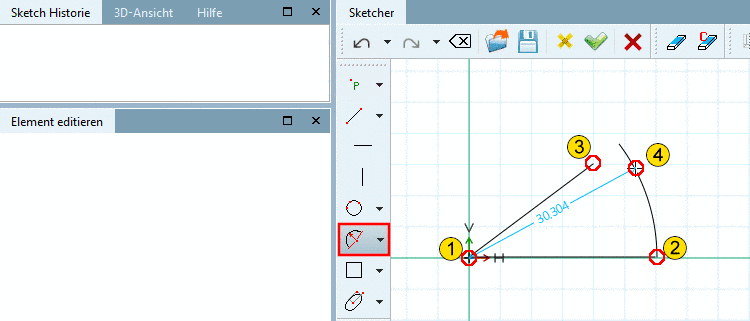

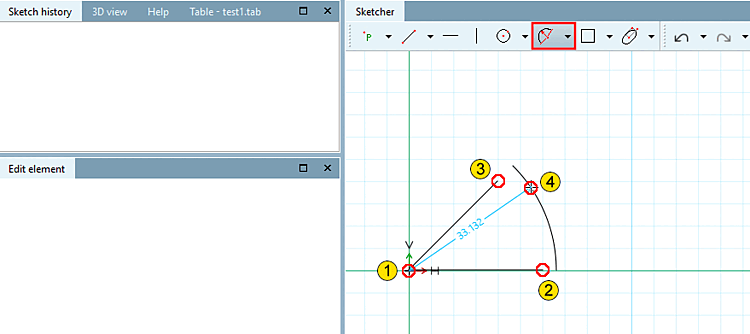

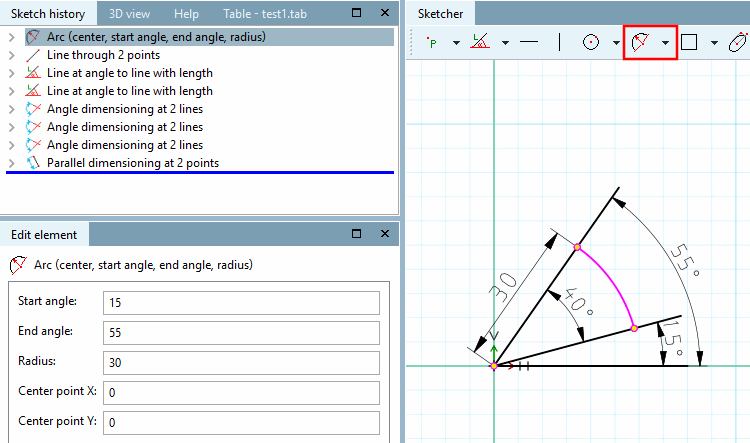

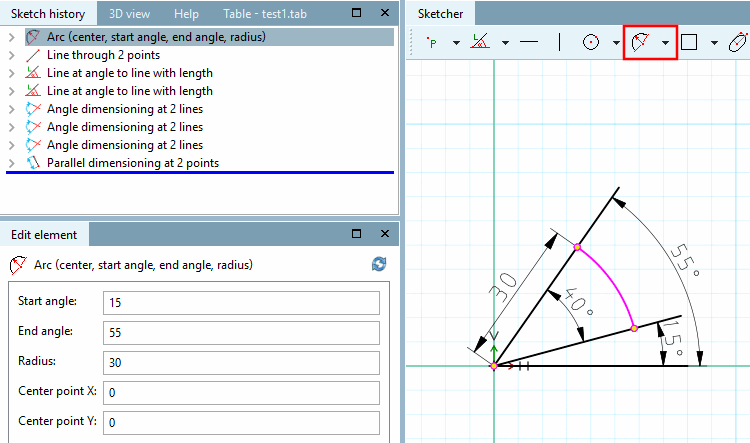

Bogen über Mittelpunkt, Anfangswinkel, Endwinkel und
RadiusBogen über Startwinkel und Endwinkel und Radius bestimmen.
Nachdem Startwinkel und Endwinkel gewählt sind, werden zur Festlegung des Radius’ temporäre Hilfslinien eingeblendet. Sobald der Radius gewählt ist, verschwinden diese Linien wieder.
Folgen Sie den Anweisungen in der Statuszeile:
-> Die einzelnen Parameter werden im Dockingfenster Element editieren angezeigt, wo sie angepasst werden können.

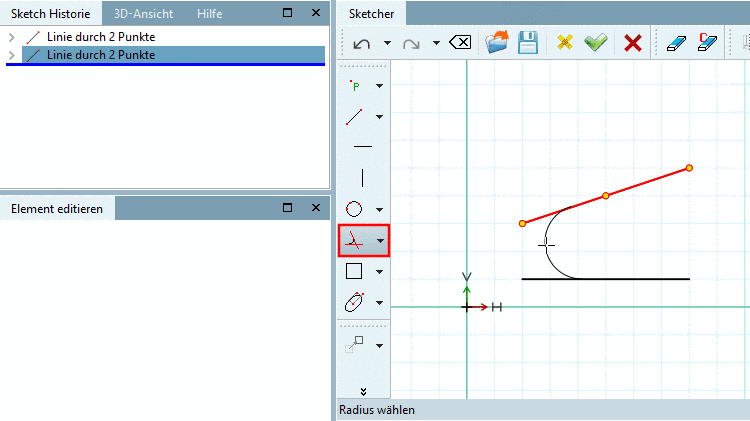

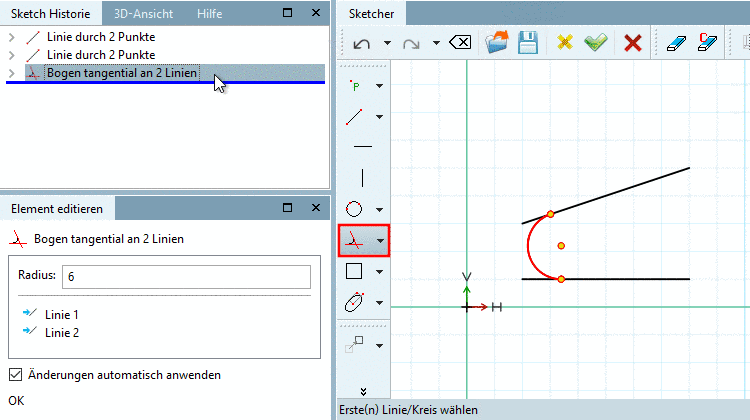

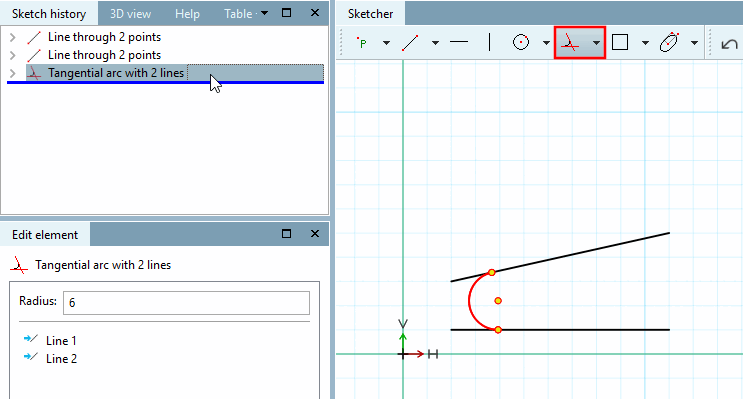

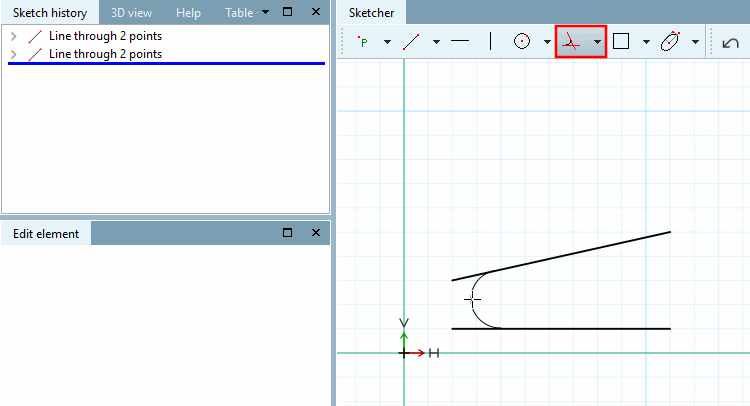

Bogen tangential an 2 ElementeBogen zwischen zwei Objekten (Linie, Kreis oder Kreisbogen) erzeugen.
Folgen Sie den Anweisungen in der Statuszeile:
-> Der Radius wird im Dockingfenster Element editieren angezeigt. Änderungen an den Linien müssen bei Bedarf direkt in der Sketch Historie vorgenommen werden.
