7.9.3.9. Attribute

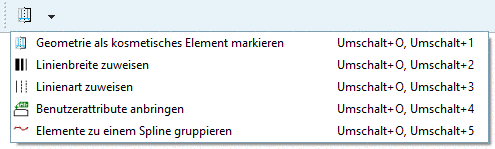

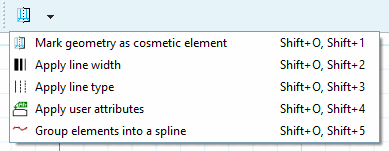

Attribute (gruppiert)

Attribute (gruppiert)

  • Geometrie als kosmetisches Element markieren

    Verwenden Sie den Befehl um Geometrie als kosmetisches Element zu markieren.

    Markierte Elemente werden in 3D nicht dargestellt, sind aber in der 2D-Ableitung sichtbar.

    [Hinweis]Hinweis

    Zur Gewindeerstellung verwenden Sie bitte die Schaltflächen Zylindrisches Gewinde über Länge und Konisches Gewinde über Länge. Siehe Abschnitt 7.9.3.13, „Modifizieren -> Gewinde“.

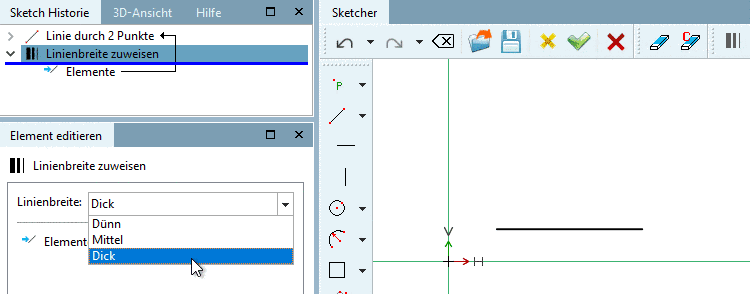

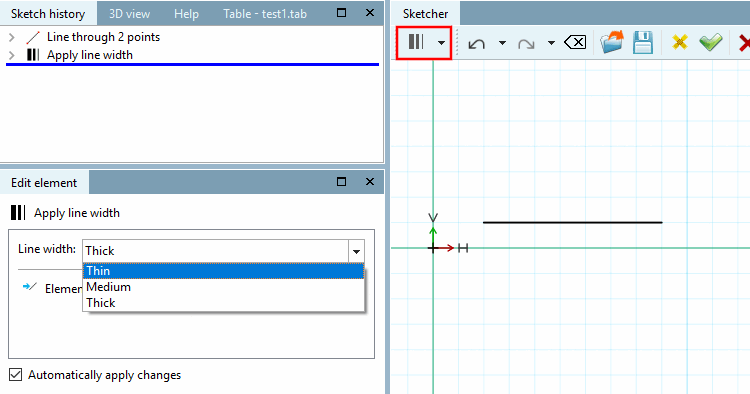

  • Linienbreite zuweisen

    1. Markieren Sie das Element.

    2. Klicken Sie auf den Button Linienbreite zuweisen.

    3. Wählen Sie im Dockingfenster Element editieren, im Listenfeld die gewünschte Linienbreite.

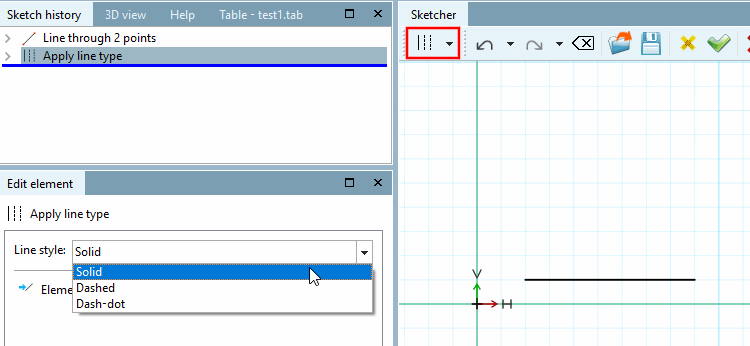

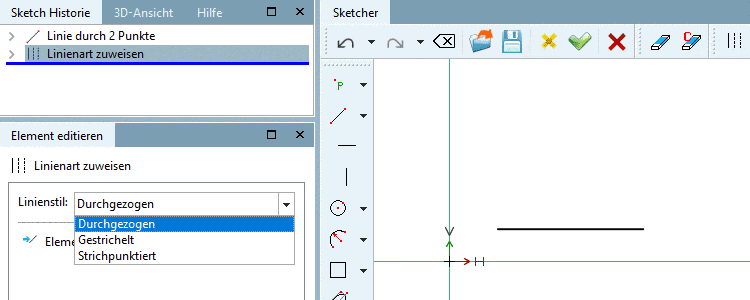

  • Linienart zuweisen

    1. Markieren Sie das Element.

    2. Klicken Sie auf den Button Linienart zuweisen.

    3. Wählen Sie im Dockingfenster Element editieren, im Listenfeld die gewünschte Linienart.

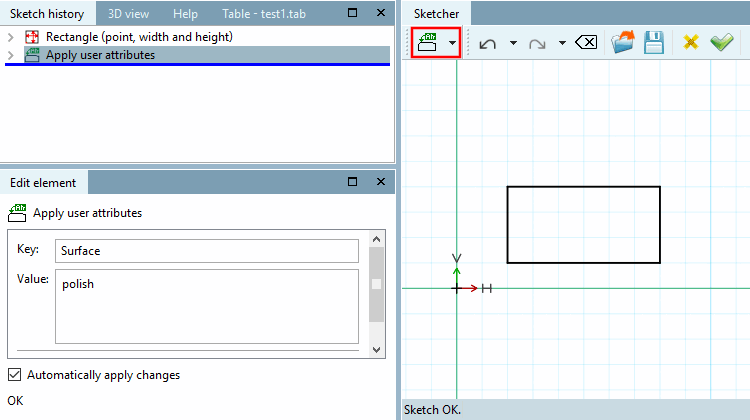

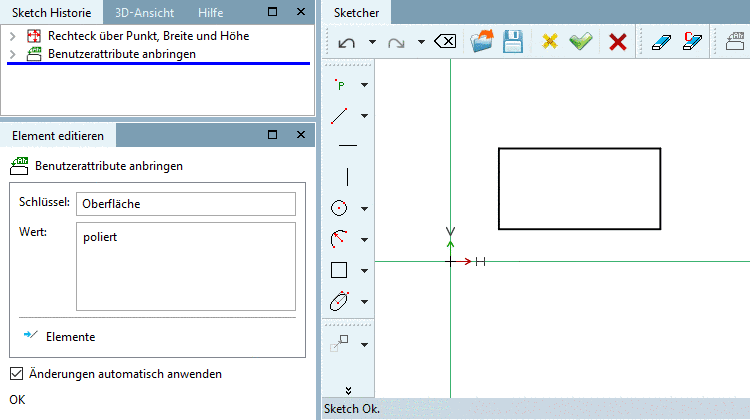

  • Benutzerattribute anbringen

    Individuelle Merkmale festlegen, die später zusammen mit dem markierten Element an das importierende CAD-System übergeben werden sollen

    1. Markieren Sie das Element.

    2. Klicken Sie auf den Button Benutzerattribute anbringen.

    3. Tragen Sie im Feld Schlüssel den Merkmalsnamen, im Feld Wert den Merkmalswert ein.

  • Elemente zu einem Spline gruppieren

    [Hinweis]Hinweis

    Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.

    Mittels Elemente zu einem Spline gruppieren können einzelne Bögen zu einer Spline gruppiert werden.

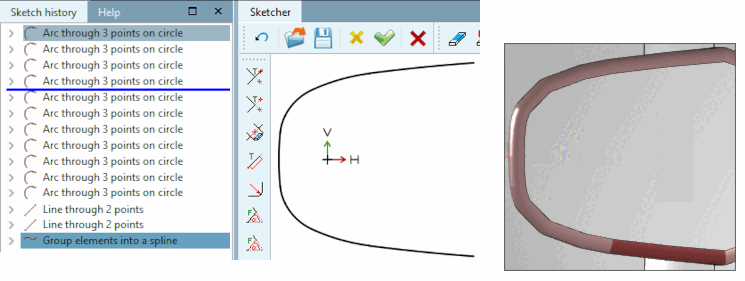

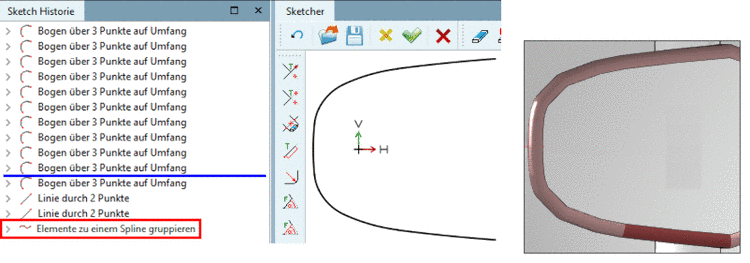

    Enthält ein Bauteil eine Kurve mit variablem Radius, muss man sich über viele einzelne Bögen an diese Kurve annähern (Bogen über 3 Punkte auf Umfang, siehe folgende Abb.). Das Spline-Feature ermöglicht nun, nicht die einzelnen Bögen, sondern die Gruppierung dieser im Spline zu exportieren. Dadurch wird die Fehleranfälligkeit beim Export, insbesondere bei der Anwendung des Blend-Features, vermindert. Zudem ist die Darstellung in der 3D-Ansicht genauer.

    Gezeichnet werden weiterhin zunächst die einzelnen Bögen und dann das Spline-Feature angewendet.

    1. Zeichnen der Kurve aus einzelnen Bögen

    2. Markieren des Startpunktes der Kurve

    3. Markieren der einzelnen Elemente in der Reihefolge, die zu einem Spline werden soll

    4. Markieren des Endpunktes der Kurve
