5.10.2. 2D-Ableitung: Standardansichten erweitern
5.10.2.4. Export ins CAD-System
Zurück  Weiter

5.10.2.4. Export ins CAD-System

Wenn Sie später spezielle Ableitungen ins CAD-System exportieren möchten, gehen Sie folgendermaßen vor:

  1. Rufen Sie PARTdataManager im PARTsolutions Menü über Einfügen 2D (Einfügen Modell) auf.

  2. Exportaufruf:

    [Hinweis]Hinweis

    Der weitere Ablauf ist abhängig von der gewählten Einstellung unter Extras-Menü -> Einstellungen... -> Übergabe ans CAD. Siehe Abschnitt 12.1.12, „Registerseite "Übergabe ans CAD"“.

    • Klicken Sie direkt nach der Auswahl des gewünschten Bauteils auf An CAD übertragen .

      -> Es öffnet sich das Dialogfenster Zu übergebende Ansicht wählen....

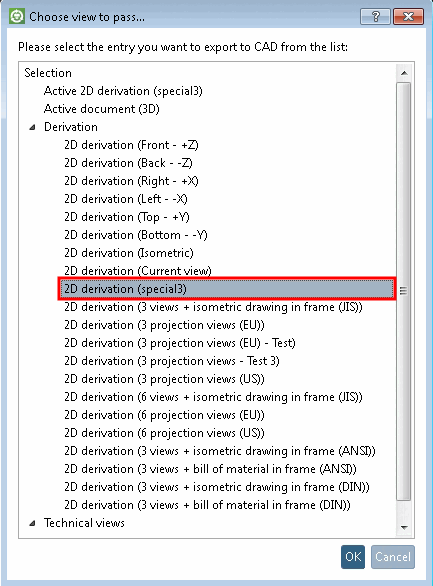

      Dialogfenster "Zu übergebende Ansicht wählen..."

      Dialogfenster "Zu übergebende Ansicht wählen..."

      Wählen Sie die gewünschte Ableitung und bestätigen Sie mit OK.

      -> Die Ableitung wird direkt ans CAD übergeben.

    • Klicken Sie auf die Schaltfläche 2D-Ableitung .

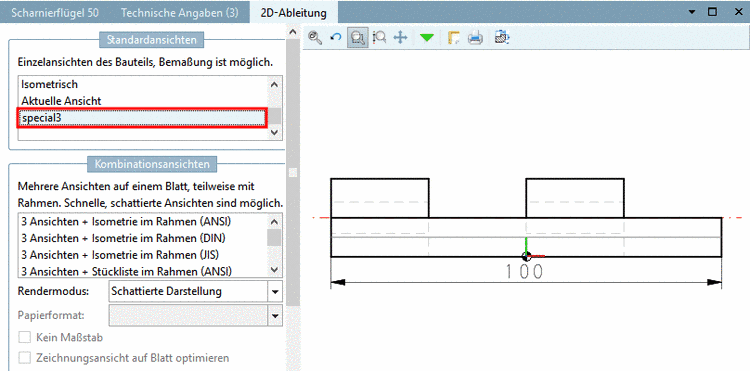

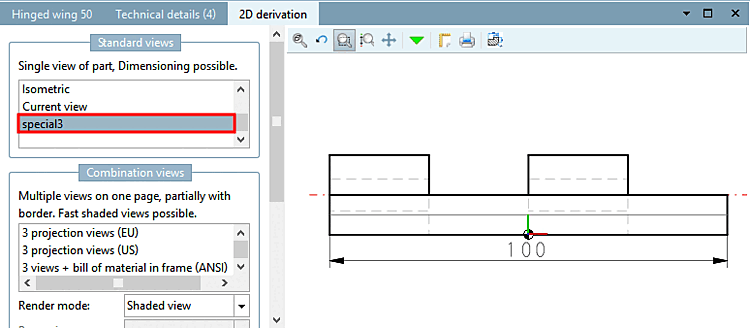

      -> Das Dockingfenster 2D-Ableitung wird geöffnet.

      2D-Ableitung

      2D-Ableitung

      Wählen Sie die spezielle gewünschte Ansicht.

      Klicken Sie An CAD übertragen .

Ergebnis:

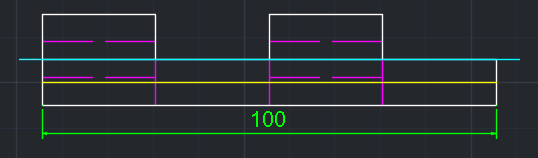

Ergebnis beispielhaft in AutoCAD

Ergebnis beispielhaft in AutoCAD
