5.10.2.5. Bemaßung vor Export im PARTdataManager zufügen

Sie können direkt vor dem Export ins CAD-System einer Ableitung eine Bemaßung zufügen.

Gehen Sie hierzu folgendermaßen vor:

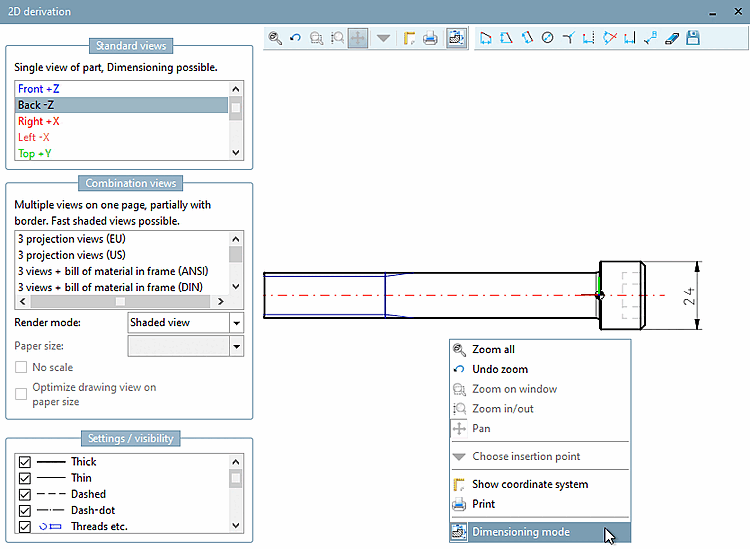

  1. Wählen Sie eine Standardansicht wie z.B. Vorne +Z.

  2. Führen Sie im Kontextmenü der Ansicht den Befehl Bemaßungsmodus aus.

  3. Setzen Sie gewünschte Bemaßungen.

  4. Klicken Sie auf An CAD übertragen.

  5. Das Bauteil wird mit Bemaßung ans CAD übergeben.

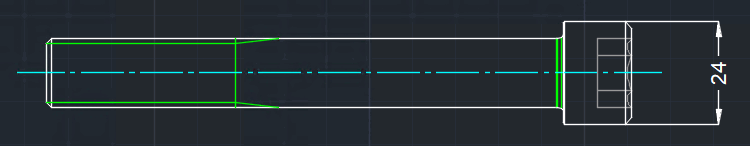

    Bauteil in AutoCAD

    Bauteil in AutoCAD

[Hinweis]Hinweis

Detaillierte Informationen zu den einzelnen Werkzeugen der Toolbar finden Sie unter Abschnitt 7.9.3.14.3, „Attribute -> Bemaßungsmodus“.
