Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc.

Für Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc. kann das Schneiden in der 2D-Ansicht ausgeschlossen werden.

In Bild 1 unten sehen Sie, dass bei Aktivierung des entsprechenden Klassifikations-Merkmals nur die Platte geschnitten wird und nicht die Schraube.

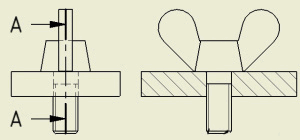

Bild 1: Schraube nicht geschnitten

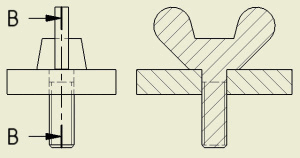

Bild 2: Schraube geschnitten

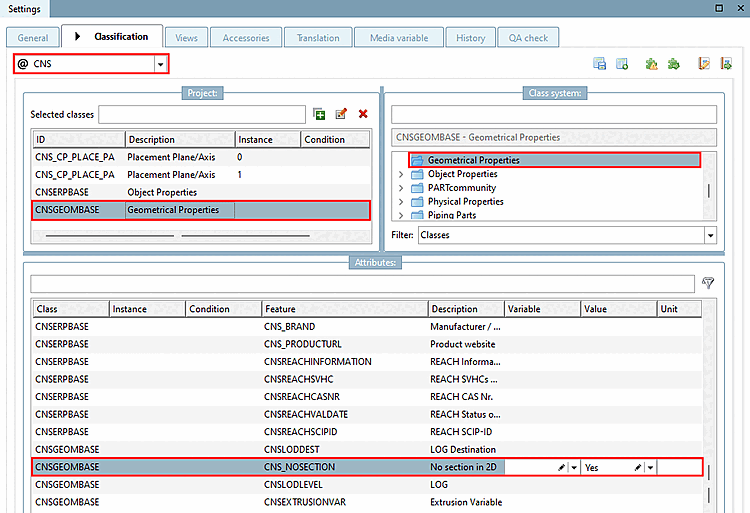

Unter Einstellungen [Settings] -> Registerseite Klassifikation [Classification] > Listenfeldauswahl @CNS > Klasse Geometrical Properties kann das Feature CNS_NOSECTION auf Yes gesetzt werden.

Hinweis In Ausnahmefällen kann per Consulting via Konfigurationsdatei eingegriffen werden und so auf diesem Wege bestimmte Verzeichnisse/Projekte deklariert werden. Lokale Änderungen in der Projektdatei sind nicht zielführend, da diese beim nächsten Katalogupdate wieder verloren gehen.

Wichtig Information für Bestandskunden beim Update auf V12: Ein Update der CNS-Klassifikation und der betroffenen Kataloge ist zwingend erforderlich.
