5.12.3.1. Klassifikation (CNS)

5.12.3.1.1. Klasse "CNSGEOMBASE" -> Merkmal "CNS_NOSECTION"
5.12.3.1.2. Klasse "CNSERPBASE" -> Merkmal "CNS_RAWMATERIAL"
5.12.3.1.3. Klasse "CNSERPBASE" -> Merkmal "CNSCERTIFICATEROHS"
5.12.3.1.4. Klassifizieren von Kennlinien
5.12.3.1.5. Visualisierung diverser Hilfsgeometrien (Räume) generiert aus Klassifikationsdaten
5.12.3.1.6. Änderungsmitteilungen zu Klassen und Merkmalen

Die CADENAS Klassifikation (CNS) ist nicht direkt sichtbar im PARTdataManager, aber eine Vielzahl von Funktionen wird über die vergebenen Klassenmerkmale gesteuert.

Die Klassifikation (CNS) ist nicht nur für Teile, sondern auch für Teilekomponenten wie z.B. Anfügepunkte konzipiert.

Wählen Sie vor der Zuweisung im Listenfeld unter Filter die gewünschte Option aus.

  • Klassen

  • Anfügepunkte

  • Achsen

  • Koordinatensystem

  • Kanten

  • PLANE

  • Sketch

  • Flächen

Neben der Option Klassen ist die Option Anfügepunkte besonders oft verwendet.

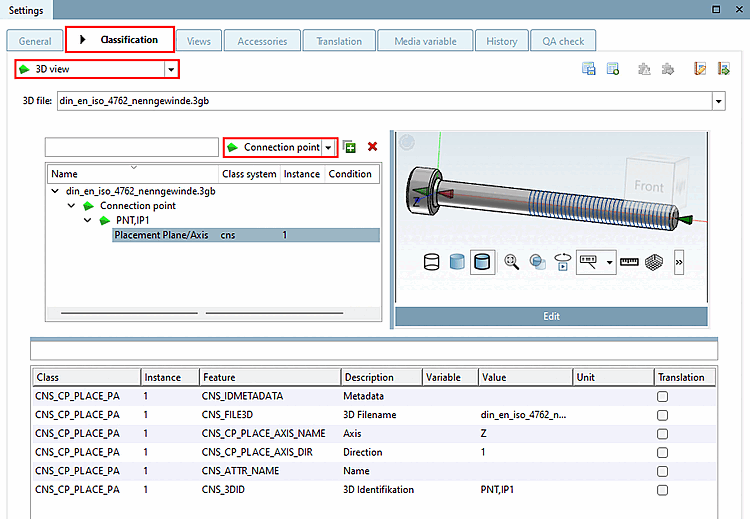

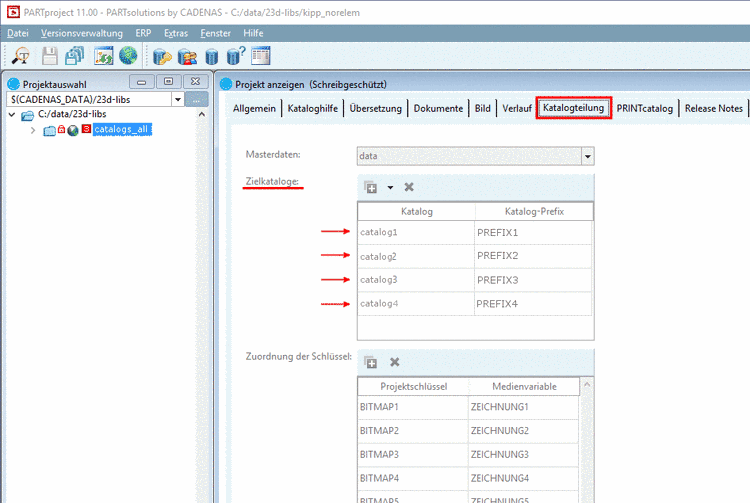

Anfügepunkte (geometrische Objekte) können Sie in PARTproject auch in der Vorschau klassifizieren. Vorteil ist dort, dass Sie den direkten Bauteilbezug haben. Siehe hierzu auch Abschnitt 5.12.9, „Publizierte Elemente erstellen (Anfügepunkte klassifizieren)“.

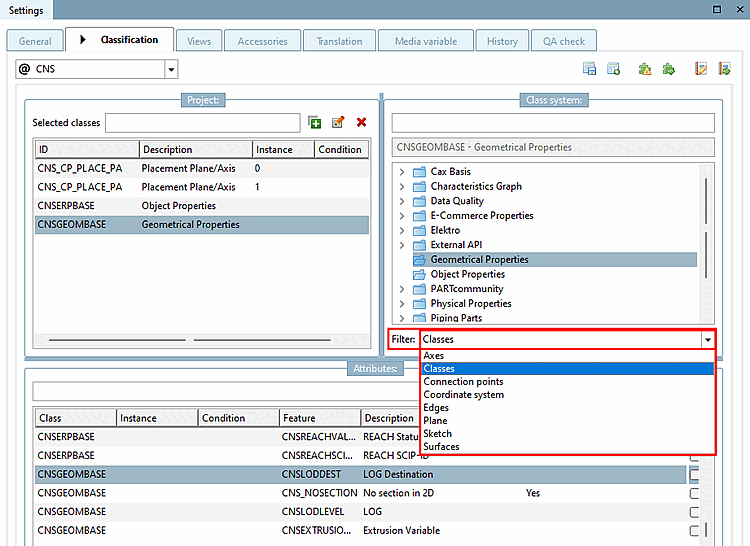

Wenn Sie im Filter die Option Klassen wählen, erscheint folgende Auswahl:

Klassen nach Selektion von "Klassen"

Klassen nach Selektion von "Klassen"

  • CNSCAX, Cax Basis: Auszeichnung für Symbole und Layouts, u.a. im Bereich Elektro und BIM.

  • CNSDATAQUALITY, Data Quality:

  • CNSECOMPROP, E-Commerce Eigenschaften:

  • CNSELEK, Elektro: Zur konkreten Verwendung siehe Abschnitt 5.12.12, „Elektroteile klassifizieren“.

  • CNSEXTERNALAPI, External API:

  • CNSGEOMBASE, Geometrische Eigenschaften: Allgemeine Eigenschaften für alle Bereiche

    Die Merkmale im Einzelnen -> siehe unten

  • CNSPARTCOM, PARTcommunity:

  • CNSPHYPROP, Physikalische Eigenschaften: Allgemeine Eigenschaften für alle Bereiche

    Die Merkmale im Einzelnen -> siehe unten

  • CNSPIPING, Piping:

  • CNSERPBASE, Sachmerkmal Eigenschaften: Allgemeine Eigenschaften für alle Bereiche wie z.B. Bestellnummer, Typenschlüssel, Beschreibungstexte für Ausschreibungssoftware, etc.

    Die Merkmale im Einzelnen -> siehe unten

  • CNSSKETPROP, Sketch Eigenschaften:

  • CNSSPECPROP, Spezifische Eigenschaften:

[Hinweis]Hinweis

Die Klassen CNSERPBASE (Sachmerkmal Eigenschaften), CNSGEOMBASE (Geometrische Eigenschaften) und CNSPHYPROP (Physikalische Eigenschaften) enthalten allgemeine Merkmale, die idealerweise soweit möglich immer gesetzt werden sollten.

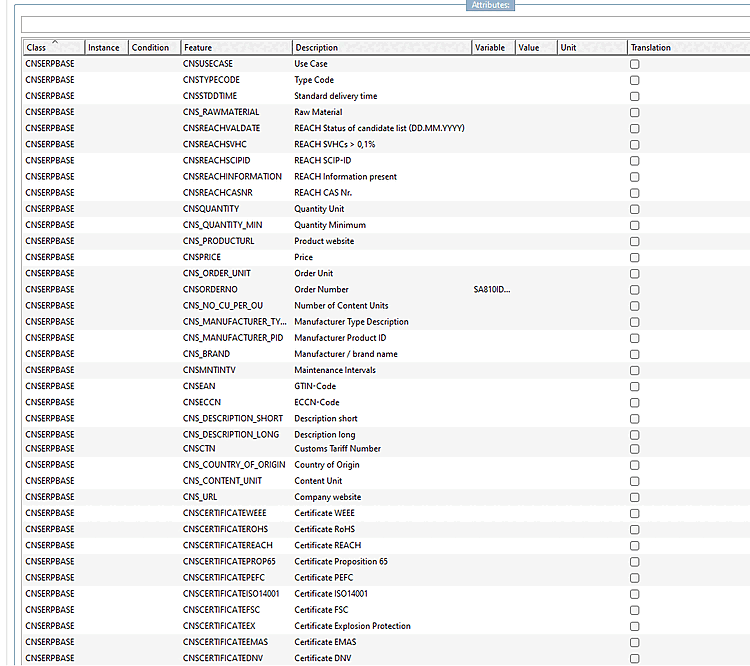

  • Klasse CNSERPBASE (Sachmerkmal Eigenschaften)

    CNSERPBASE

    CNSERPBASE

    MerkmalBeschreibung
    CNSUSECASEAnwendungsfall
    CNSORDERNOBestellnummer -> Anzeige auch unter Menüpunkt Variablen
    CNS_DESCRIPTION_LONGDescription long
    CNS_DESCRIPTION_SHORTDescription short
    CNSEANEAN-Code
    CNSCCNECCN-Code
    CNSQUANTITYMengeneinheit
    CNSPRICEPreis
    CNS_RAWMETERIALRohmaterial
    CNSSTDDTIMEStandardlieferzeit
    CNSTYPECODETypenschlüssel -> Anzeige auch unter Menüpunkt Variablen
    CNSMNTINTVWartungsintervalle
    CNSCERTIFICATEDNVZertifikat DNV
    CNSCERTIFICATEEMASZertifikat EMAS
    CNSCERTIFICATEEXZertifikat Explosionsschutz
    CNSCERTIFICATEFSCZertifikat FSC
    CNSCERTIFICATEISO14001Zertifikat ISO14001
    CNSCERTIFICATEPEFCZertifikat PEFC
    CNSCERTIFICATEPROP65Zertifikat Proposition 65
    CNSCERTIFICATEREACHZertifikat REACH
    CNSCERTIFICATEROHSZertifikat RoHS
    CNSCERTIFICATEWEEEZertifikat WEEE
    CNSCTNZolltarifnummer

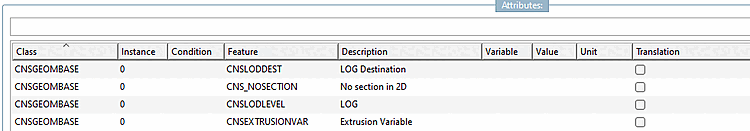

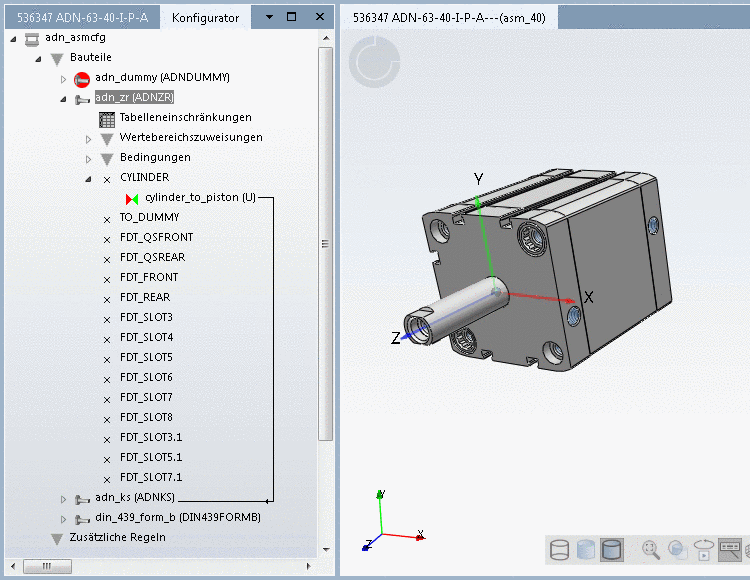

  • Klasse CNSGEOMBASE (Geometrische Eigenschaften)

    CNSGEOMBASE

    CNSGEOMBASE

    MerkmalBeschreibung
    CNS_NOSECTIONIn 2D nicht schneiden
    CNSEXTRUSIONVARExtrusion Variable
    CNSLODDESTLOD Destination
    CNSLODLEVELLOD Level

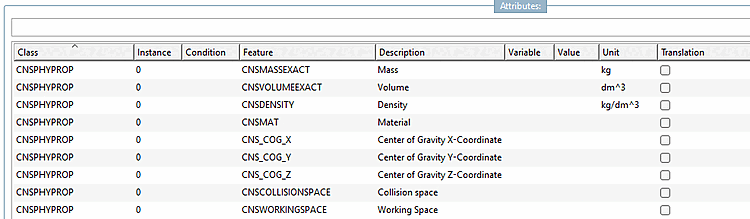

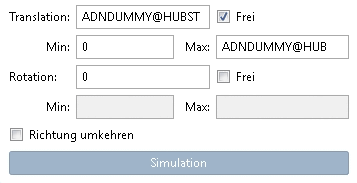

  • Klasse CNSPHYPROP (Physikalische Eigenschaften)

    CNSPHYPROP

    CNSPHYPROP

    MerkmalBeschreibung
    CNS_COG_XMassenschwerpunkt X-Koordinate
    CNS_COG_YMassenschwerpunkt Y-Koordinate
    CNS_COG_ZMassenschwerpunkt Z-Koordinate
    COLLISIONSPACEKollisionsraum
    CNSDENSITIYDichte -> Anzeige auch unter Menüpunkt Variablen
    CNSMASSEXACTMasse -> Anzeige auch unter Menüpunkt Variablen
    CNSMATMaterial -> Anzeige auch unter Menüpunkt Variablen
    CNSVOLUMEEXACTVolumen
    CNSWORKINGSPACEArbeitsraum

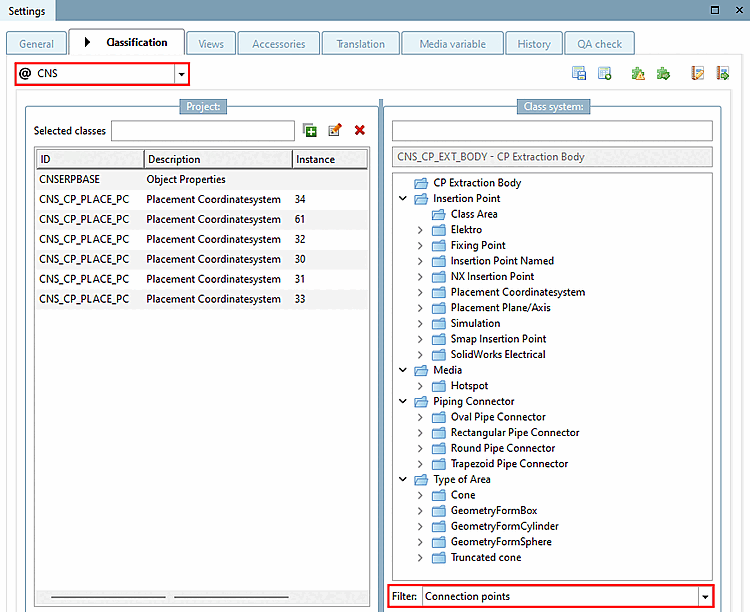

Wenn Sie im Filter die Option Anfügepunkte wählen, erscheint folgende Auswahl:

Klassen nach Selektion von "Anfügepunkte"

Klassen nach Selektion von "Anfügepunkte"

  • CNS_CP_EXT_BODY, Extraction Body

  • CNS_CP, Einfügepunkt

    • CNS_CP_NAMED, Benannter Einfügepunkt

    • CNS_CP_CLASS_AREA, Class Area

    • CNS_CP|4, Elektro -> siehe Abschnitt 5.12.12, „Elektroteile klassifizieren“

    • CNS_CP_FIX_POINT, Fixing Point

    • CNS_CP|2, NX Insertion Point

    • CNS_CP_PLACE_PC, Placement Coordinate system

    • CNS_CP_PLACE_PA, Platzierung Ebene/Achse

    • CNS_CP|5, Simulation

    • CNS_CP|1, Smap Insertion Point

    • CNS_CP|3, SolidWorks Electrical

  • CNSPIPECONNECTOR, Piping Connector

    • CNSPIPECONNECTOR_OVAL, Oval Pipe Connector

    • CNSPIPECONNECTOR_RECT, Rectangular Pipe Connector

    • CNSPIPECONNECTOR_ROUND, Round Pipe Connector

    • CNSPIPECONNECTOR_TRAPEZ, Trapezoid Pipe Connector

Wie die Zuweisung von Klassen und Merkmalen konkret funktioniert, erfahren Sie unter Abschnitt 5.12.5, „Projekte zu Klassifizierung hinzufügen (Kontextmenü)“.
