Legen Sie unter training/subassembly/finished neben der Originalkonfiguration traeger_schelle_asmcfg.prj eine neue eigene an.

Klicken Sie hierzu unter finished auf den Kontextmenübefehl Neues Projekt [New project].

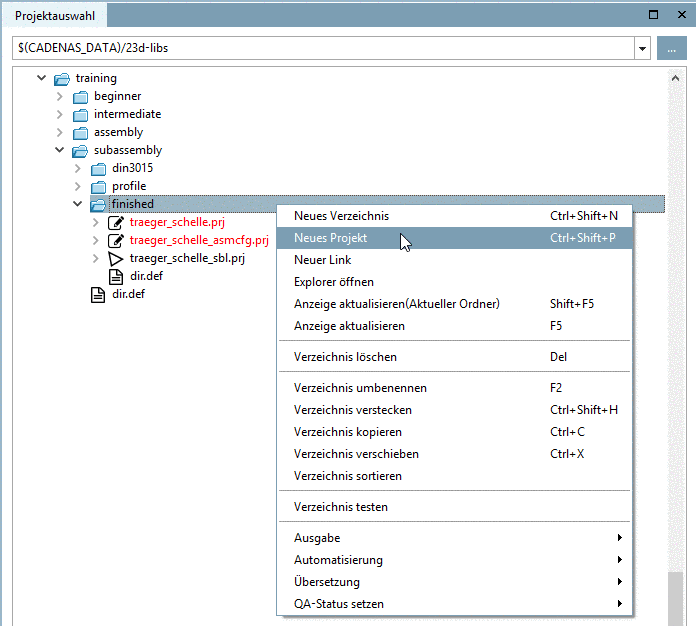

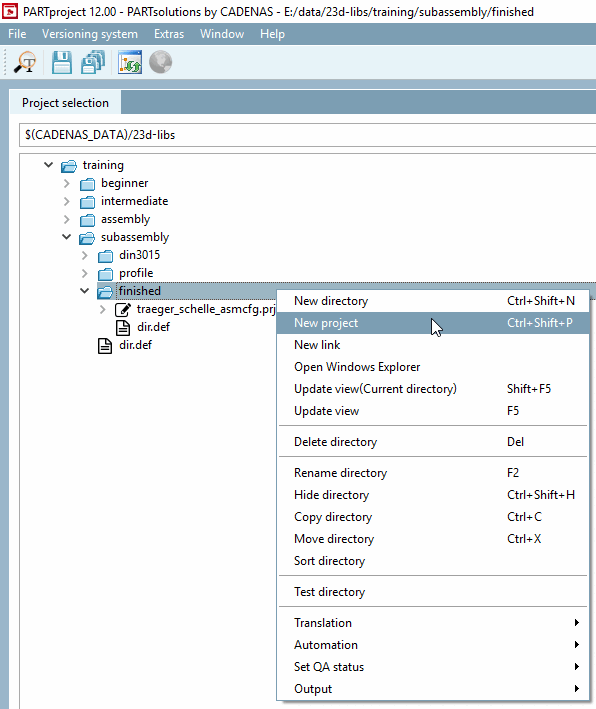

Aufruf: Neues Projekt [New project]

-> Das entsprechende Dialogfenster wird geöffnet.

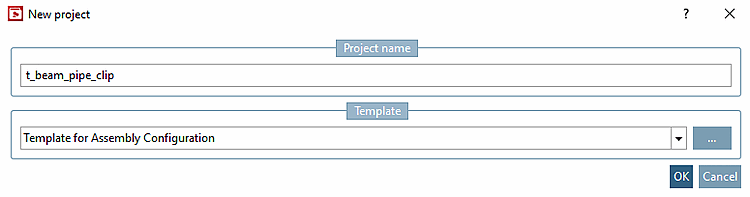

Neues Projekt [New project] "traeger_schelle_test"

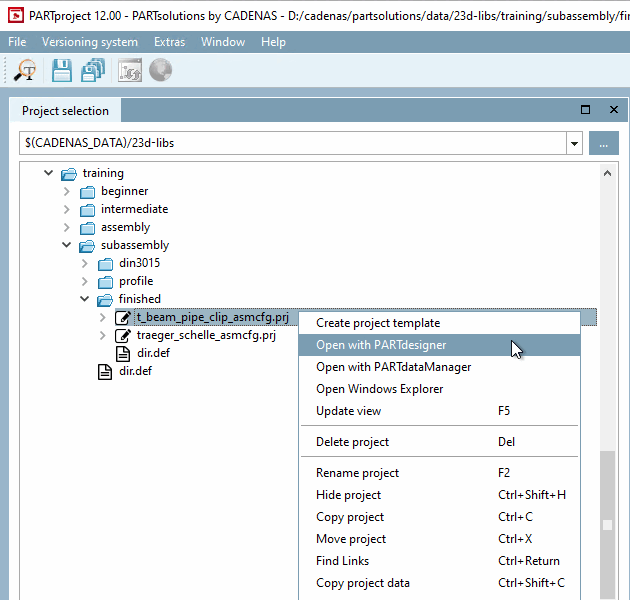

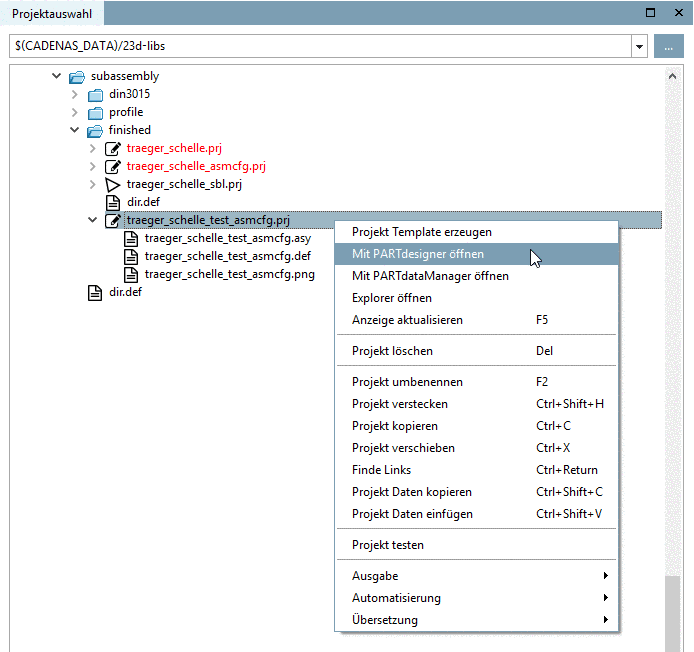

Klicken Sie Mit PARTdesigner öffnen [Open with PARTdesigner].

-> Es wird eine leere Konfiguration geöffnet.

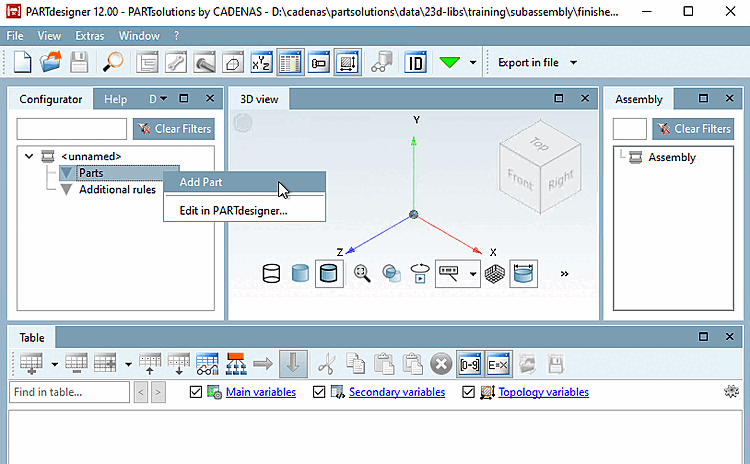

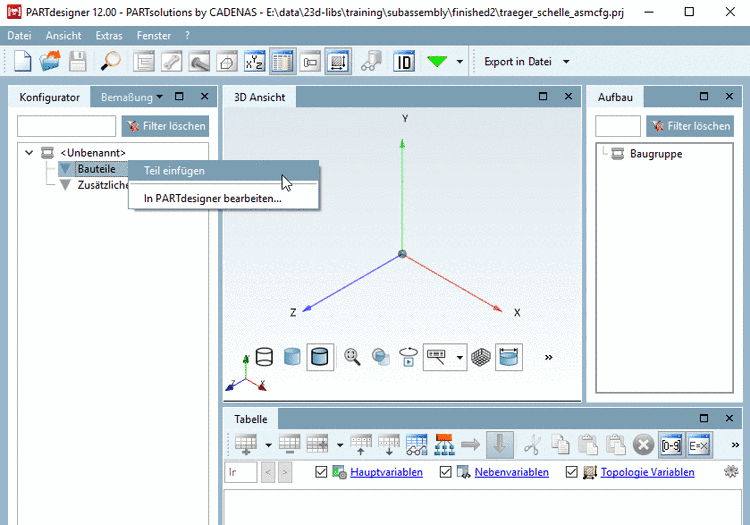

Klicken Sie Teil einfügen [Add Part].

-> Ein Explorer-Fenster wird geöffnet.

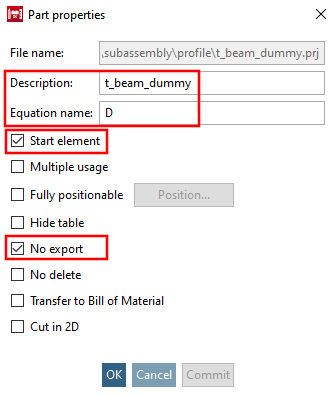

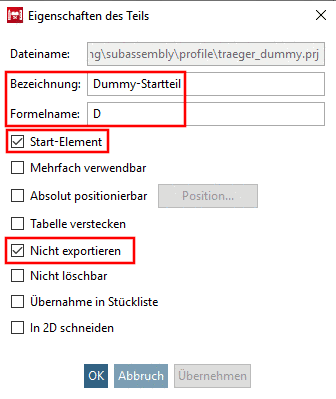

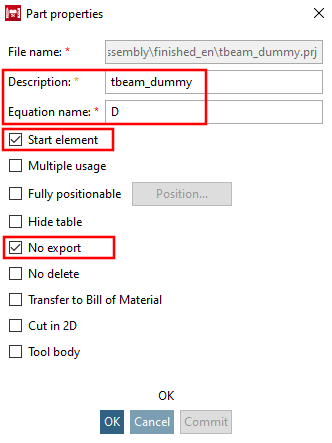

Fügen Sie aus dem Verzeichnis .../partsolutions/23d-libs/training/subassembly/profile das Dummy-Startteil ein und nehmen Sie auf der Dialogseite Eigenschaften des Teils [Part properties] die entsprechenden Eintragungen vor.

Hinweis Bezeichnung [Description] und Formelname [Equation name] werden im Dockingfenster Konfigurator [Configurator] unter Bauteile [Parts] angezeigt. Der Formelname [Equation name] ist im Nachhinein nicht mehr änderbar!

Fügen Sie aus dem Verzeichnis .../partsolutions/23d-libs/training/subassembly/profile die Datei din_1025_s.prj (Einzelteil "Träger") ein und nehmen Sie auf der Dialogseite Eigenschaften des Teils [Part properties] die entsprechenden Eintragungen vor.

Wählen Sie aus dem Verzeichnis .../partsolutions/23d-libs/training/subassembly/din3015 die Datei din_3015_cfg.prj (Baugruppe "Rohrschelle") ein und nehmen Sie auf der Dialogseite Eigenschaften des Teils [Part properties] die entsprechenden Eintragungen vor.

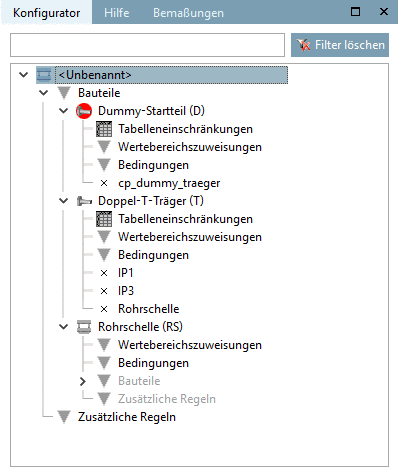

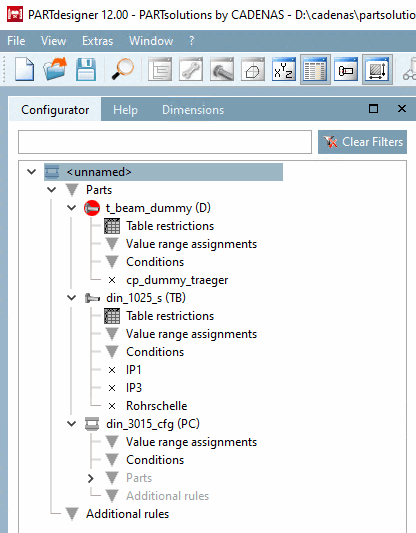

-> Nun werden im Konfigurator [Configurator] die Bauteile Dummy-Startteil (D), Doppel-T-Träger (T) und Rohrschelle (RS) angezeigt.

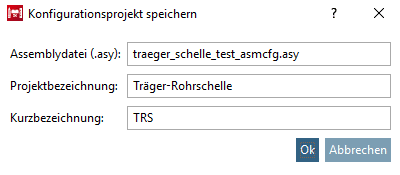

Speichern Sie die Konfiguration. Beim ersten Mal erscheint das Dialogfenster Konfigurationsprojekt speichern [Save configuration project].

Vergeben Sie Projektbezeichnung [Project name] und Kurzbezeichnung [Short name].

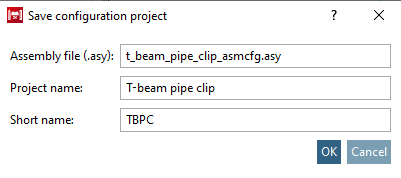

Dialogfenster "Konfigurationsprojekt speichern [Save configuration project]"

Diese Einträge werden zusätzlich in PARTproject unter Einstellungen [Settings] -> Allgemein [General] -> Allgemein [General] als Normnummer [Standard number] und Normtitel [Standard title] gespeichert.

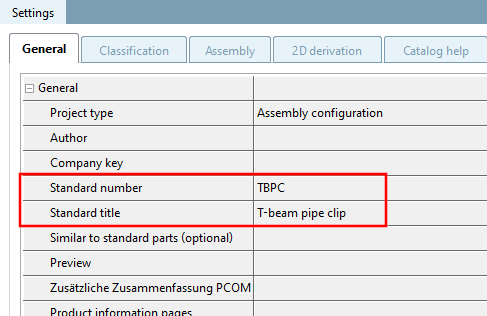

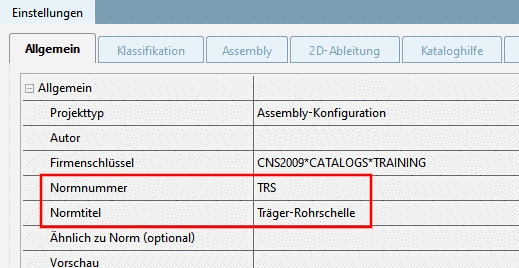

Dockingfenster "Einstellungen [Settings]" -> Registerseite "Allgemein [General]" -> Item "Allgemein [General]"

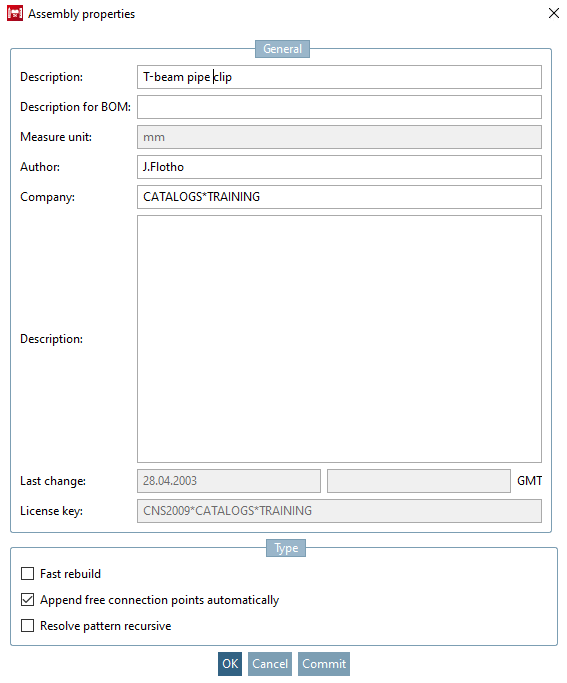

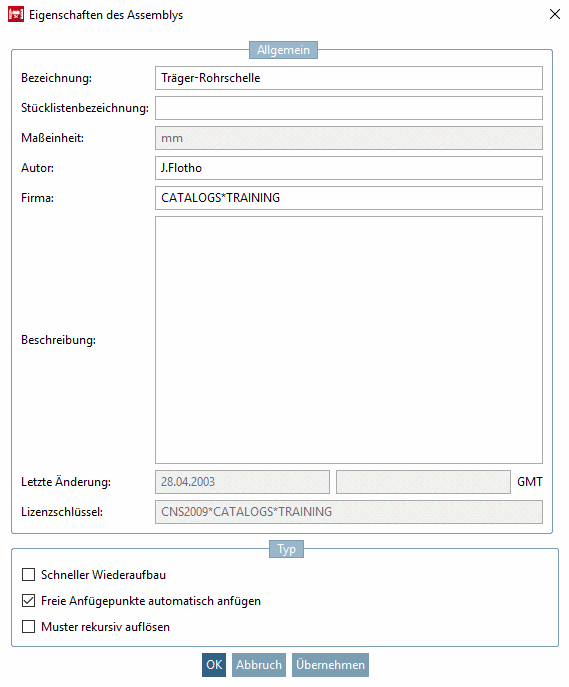

-> Das Dialogfenster Eigenschaften des Assemblys [Assembly properties] wird geöffnet.

Aktivieren Sie Freie Anfügepunkte automatisch anfügen [Append free connection points automatically].
