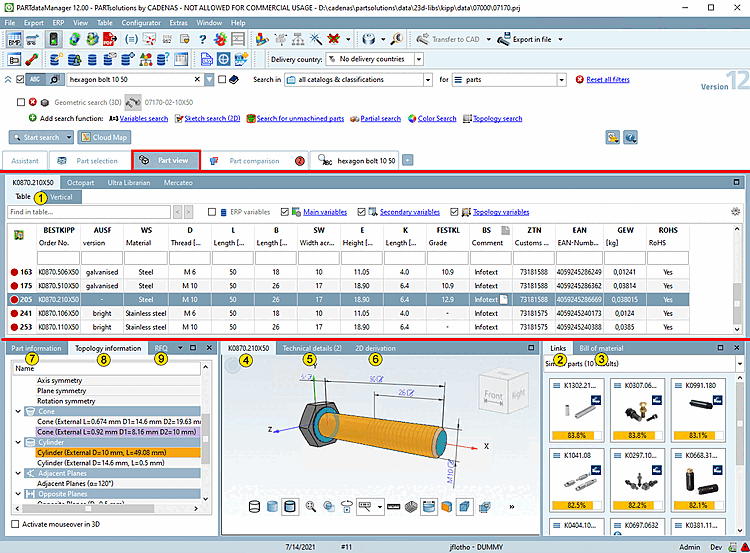

Zur detaillierteren Überprüfung von Teilen können Sie in die Teileansicht wechseln. Klicken Sie hierzu auf den Reiter Teileansicht.
Die Teileansicht ist zusammengesetzt aus folgenden Docking-Fenstern:
Details zur Teileansicht finden Sie unter Abschnitt 3.1.7, „Teileansicht“.
Als Unterbereiche sehen Sie wiederum zwei Dockings, welche zwei verschiedene Modi zur Bestimmung der Ausprägung repräsentieren.
Verweise zu bauartverwandten Objekten (siehe Abschnitt 3.1.7.4, „Dockingfenster "Verweise"“)
Aufbau / Stückliste (siehe Abschnitt 3.1.7.5, „Dockingfenster "Aufbau"“)
3D-Vorschau des Objekts (siehe Abschnitt 3.1.7.6, „Dockingfenster "3D Ansicht"“)
Technische Angaben mit Bemaßungsbildern (siehe Abschnitt 3.1.7.7, „Dockingfenster "Technische Angaben"“)
2D-Ableitung: siehe Abschnitt 3.1.10, „2D-Ableitung erzeugen“
Teileinformationen (siehe Abschnitt 3.1.7.8, „Dockingfenster "Teileinformationen"“)
Topologie-Informationen (siehe Abschnitt 3.1.7.9, „Dockingfenster "Topologie-Informationen"“)
RFQ (siehe Abschnitt 3.1.7.10, „Dockingfenster "RFQ" (Angebotsanfrage)“)
