1.3.6.2. Klassenmerkmale anlegen

Nach Selektion einer Klasse in der Struktur [Structure]-Ansicht werden rechts die Registerseiten Klassenmerkmale [Class features], Produkte [Products] und Eigenschaften [Properties] angezeigt.

Auf der Registerseite Klassenmerkmale [Class features] können Sie aus der globalen Merkmalsleiste (ALLE LinkDB-Variablen und ALLE Tabellenvariablen) Klassenmerkmale zu einzelnen Klassen hinzufügen und neue Klassenmerkmale erzeugen.

Auf der Registerseite Produkte [Products] können diese nur angezeigt werden, wenn sie Klassenmerkmale [Class features] besitzen.

Nach dem Export zu PARTsolutions erscheinen Klassenmerkmale als Tabellenvariablen.

  1. Selektieren Sie in der Struktur [Structure]-Ansicht diejenige Klasse, zu welcher Sie Klassenmerkmale zuordnen möchten.

  2. Wählen Sie rechts die Registerseite Klassenmerkmale [Class features].

    Hier wird die hiearchische Struktur der betreffenden Klasse angezeigt.

    Klicken Sie auf der gewünschten Klasse den Kontextmenübefehl Klassenmerkmale hinzufügen [Add class features].

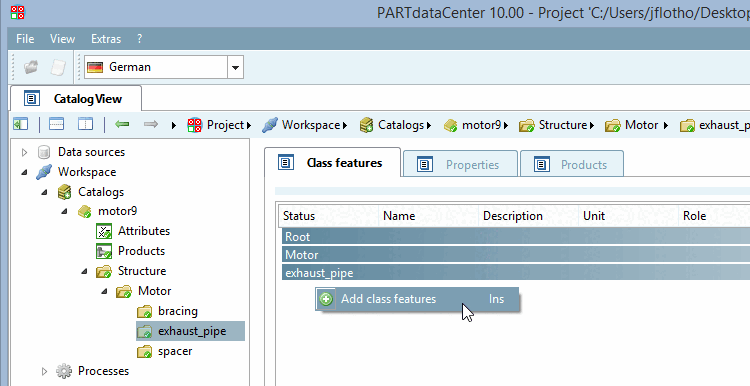

    Die Klasse "Abgasrohr" hat die hierarchische Struktur "Root" -> "Motor" -> "Abgasrohr"

    Die Klasse "Abgasrohr" hat die hierarchische Struktur "Root" -> "Motor" -> "Abgasrohr"

    -> Es öffnet sich das Dialogfenster Attribute auswählen und editieren [Select and edit attributes].

    Auf der linken Seite werden alle Attribute angezeigt (sowohl LinkDB-Attribute als auch Tabellen-Attribute).

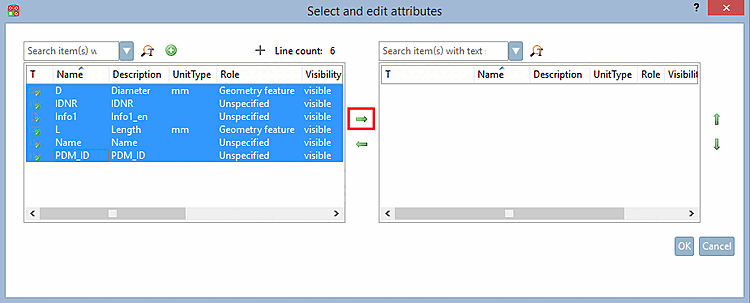

  3. Selektieren Sie die gewünschten Klassenmerkmale (Attribute) (Multiselektion mit Strg- oder Umschalttaste) und übertragen Sie diese mittels Pfeiltaste auf die rechte Seite.

    Bestätigen Sie abschließend mit OK.

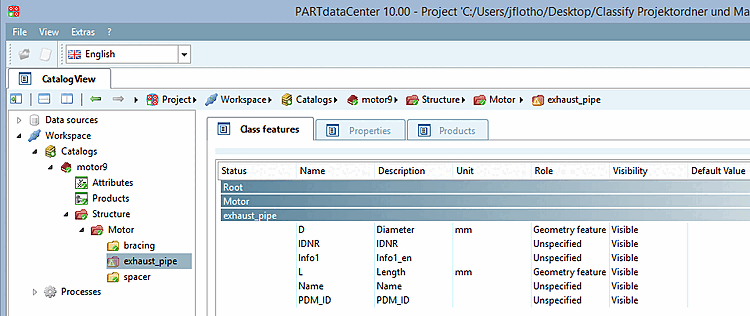

    -> Hiermit sind die ausgewählten Klassenmerkmale nun Bestandteil der Merkmalsleiste der betreffenden Klasse. (Diese werden nach dem Export als Tabellenvariablen angezeigt.)

  4. Neue Klassenmerkmale (Attribute) hinzufügen

    Wenn Klassenmerkmale fehlen, können Sie diese jederzeit hinzufügen.

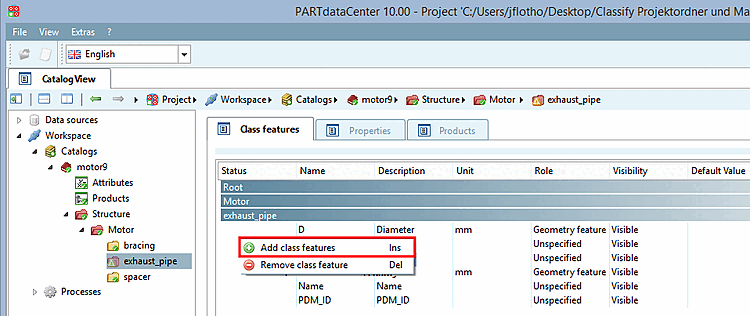

    1. Selektieren Sie die Registerseite Klassenmerkmale [Class features] und rufen Sie erneut über den Klassenmerkmalen den Kontextmenübefehl Klassenmerkmale hinzufügen [Add class features] auf.

      -> Es öffnet sich wieder das Dialogfenster Attribute auswählen und editieren [Select and edit attributes].

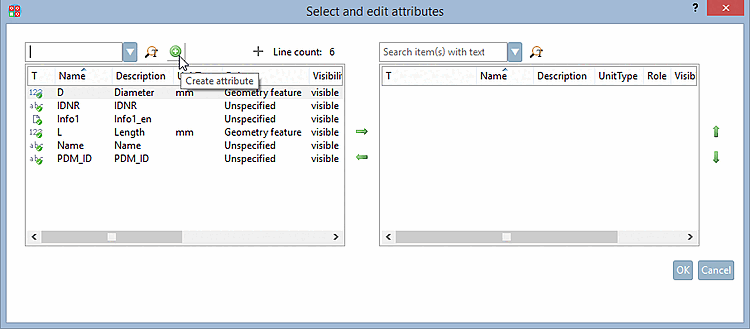

    2. Klicken Sie diesmal im Dialogfenster auf den Button Attribut erzeugen [Create attribute] .

      -> Es öffnet sich das Dialogfenster Neues Attribut hinzufügen [Add new attribute].

    3. Füllen Sie die Felder aus bzw. wählen Sie in den Listenfeldern die gewünschte Option.

      Beim Export nach PARTsolutions werden die entsprechenden Einstellungen umgesetzt.

      • Name: Tragen Sie den Variablennamen ein.

      • Beschreibung [Description]: Tragen Sie die Variablenbeschreibung ein.

      • Nachkommastellen [Precision]:

        Siehe Type bei Auswahl Zahl [number].

      • Type:

        • Kein Typ [No type]

        • Text

        • Zahl [number]

          Beim Type Zahl [Number] werden standardmäßig 3 Nachkommastellen verwendet.

          Sie können die Einstellung ändern:

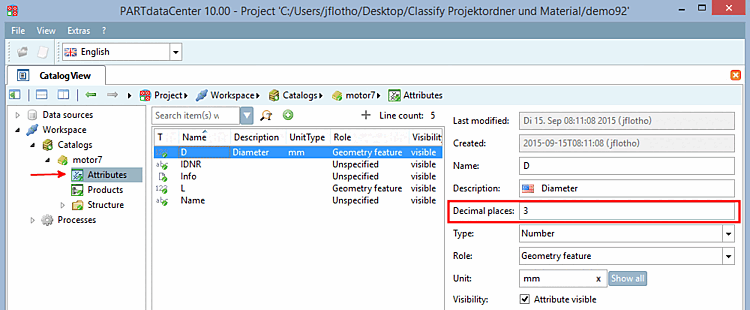

          1. Wählen Sie die Kategorie Attribute [Attributes].

          2. Selektieren Sie das gewünschte Attribut.

            -> Bei Attributen vom Typ Zahl [Number] wird die Einstellungsoption Nachkommastellen [Decimal places] angezeigt.

          3. Passen Sie den Wert an.

        • Dokument [Document]

          Als Dokument [Document] deklarierte Spalten werden in PARTdataManager als grüne Spalten angezeigt. Eine detaillierte Beschreibung hierzu finden Sie unter Abschnitt 1.3.4.1.1, „Dokumentenspalten“.

      • Rolle: Details hierzu finden Sie unter Abschnitt 7.8.14, „ Typ-Identifikation “ in eCATALOGsolutions - Handbuch.

        • Unspezifiziert [Unspecified]

        • Geometriemerkmal [Geometry attribute]

        • Objektmerkmal [Object feature]

        • Funktionsmerkmal [Function attribute]

        • Dimensionsmerkmal [Dimension feature]

      • Einheit [Unit]: Öffnen Sie gegebenenfalls mit Alle anzeigen [Show all] das Listenfeld.

      • Sichtbarkeit [Visibility] -> Sichtbares Attribut [Attribute visible]: Bezieht sich auf die Anzeige in PARTsolutions.

        Wenn das entsprechende Attribut in PARTproject versteckt wurde, wird hier automatisch beim Import die Option auf unsichtbar gesetzt; und umgekehrt: beim Export wird die Einstellung in PARTdataManager verwendet.

        Sowohl Klassen, als auch Attribute können als „sichtbar“ oder „unsichtbar“ gesetzt werden. Bei Klassen erscheint dann in PARTdataCenter ein transparentes Ordner-Symbol als Hinweis, was hier ansonsten keine weiteren Auswirkungen hat.

  5. Klassenmerkmale vererben

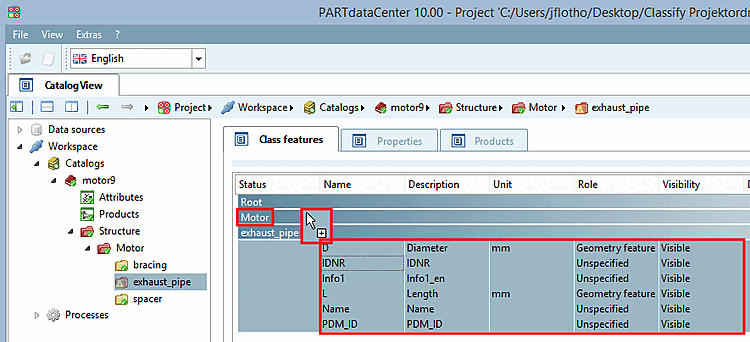

    In diesem Beispiel wurden Klassenmerkmale für "Abgasrohr" gesetzt, aber nicht für "Abstandshalter" und "Abstützung". Angenommen Sie möchten dort dieselben Klassenmerkmale setzen wie bei "Abgasrohr", dann verschieben Sie diese einfach per Drag & Drop auf die hierarchisch eine Ebene höher liegende Klasse "Motor".

    [Hinweis]Hinweis

    Klassenmerkmale gelten für die ausgezeichnete Klasse und alle hierarchisch darunter liegenden Klassen.
