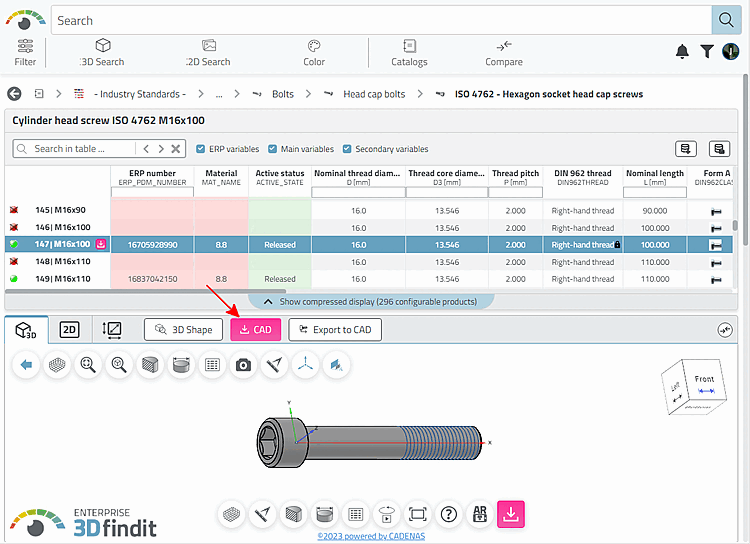

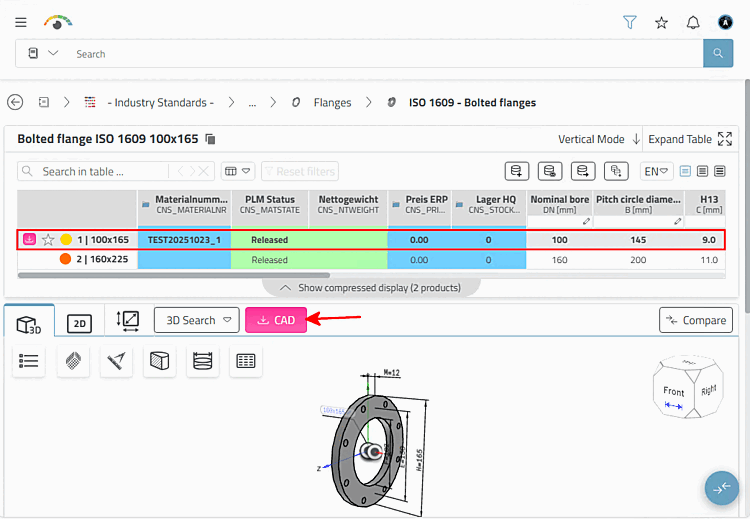

Klicken Sie auf CAD.

-> Das Dialogfenster CAD Formatauswahl [CAD format selection] wird geöffnet.

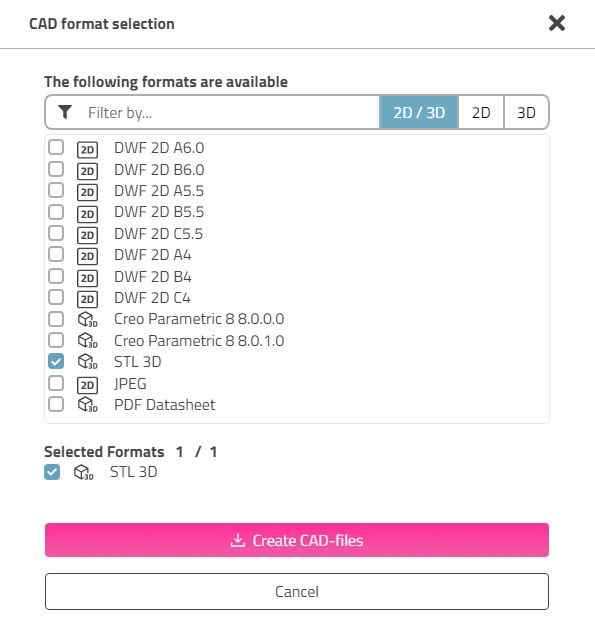

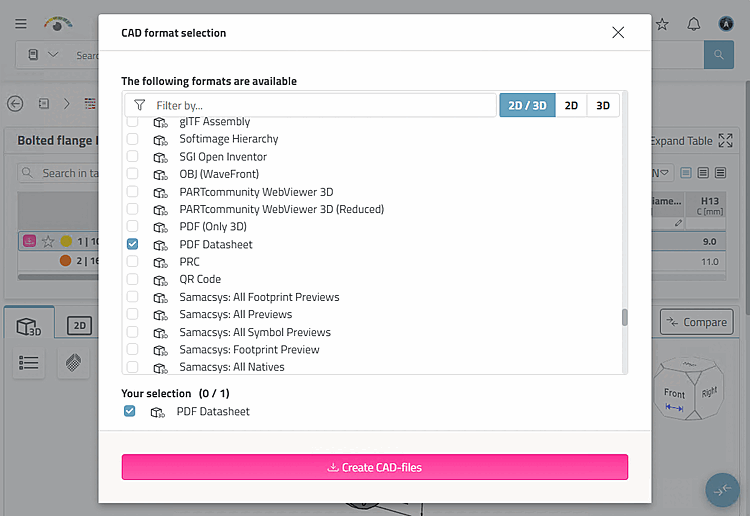

CAD Formatauswahl [CAD format selection]

Wählen Sie aus der Liste das gewünschte Format.

(Die Auswahl entspricht der administrativen Vorauswahl. Es ist nur eine Auswahl möglich (plus optional PDF Datasheet).^[17]

Klicken Sie auf CAD-Dateien erzeugen [Create CAD-files].

-> Das Dialogfenster Aktivitäten [Activities] wird geöffnet und das generierte Teil wird zum Download angeboten.

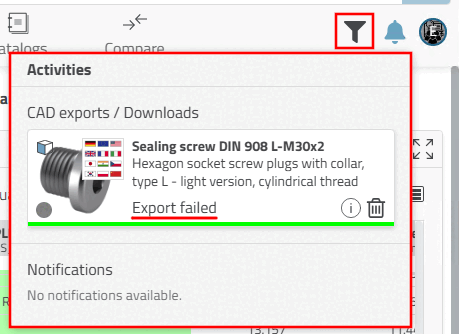

Sollten die Konfigurationseinstellungen fehlerhaft sein, erscheint Fetch failed.

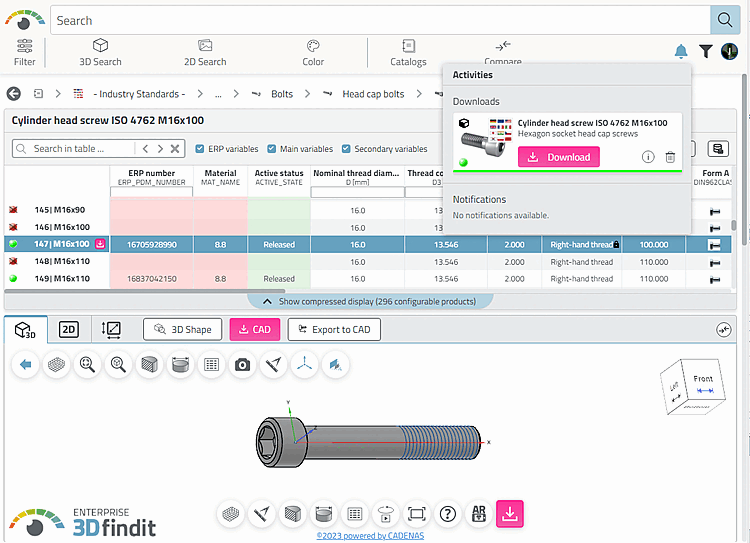

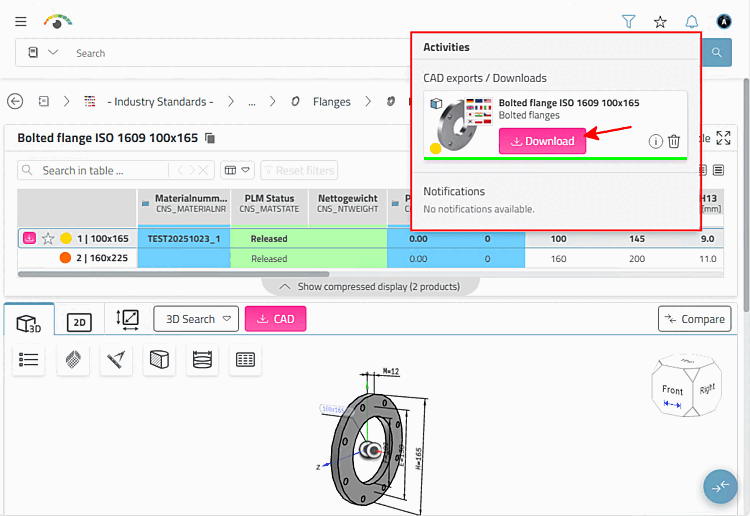

Klicken Sie im Dialogfenster Aktivitäten [Activities] auf den Button Download.

-> In einem Explorerfenster wird das heruntergeladene Teil angezeigt. Mit Datei öffnen springen Sie ins Downloadverzeichnis.
