Die folgende Abbildung zeigt die Benutzeroberfläche, mit der sich PARTdataManager öffnet.^[28]

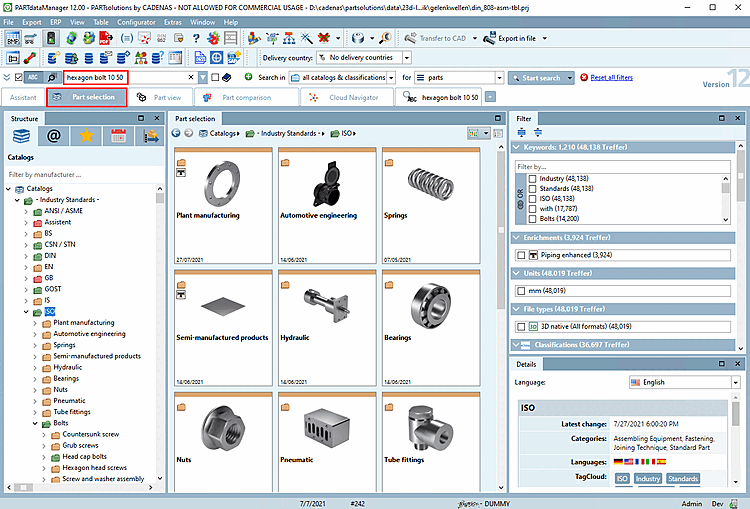

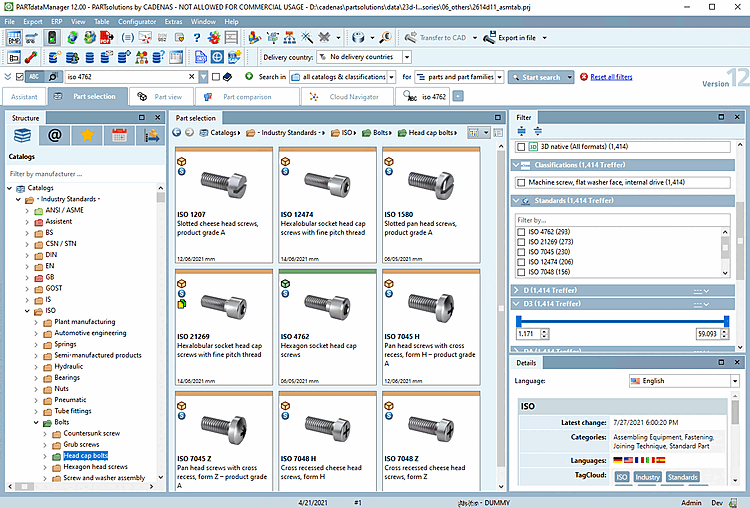

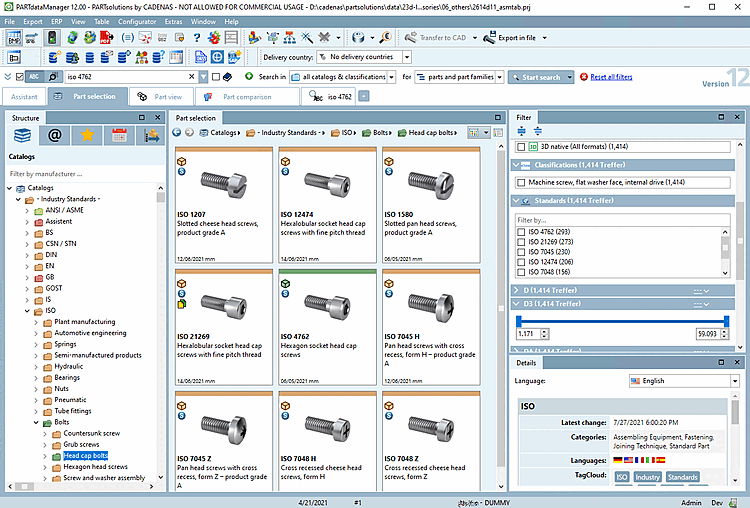

PARTdataManager mit Registerseite "Teileauswahl [Part selection]"

Grundsätzlich können Sie über die Verzeichnisstruktur (beispielsweise auf der Registerseite Kataloge [Catalogs] oder Klassen [Classes]) nach dem gewünschten Bauteil suchen, was hier im Beispiel nicht näher betrachtet wird.

Auswahl "Kataloge [Catalogs]"

Auswahl "Klassifikationen [Classifications]"

Im vorliegenden Beispiel werden wir eine Volltextsuche [Full-text search] ausführen. Diese ist bei Programmstart standardmäßig geöffnet und aktiviert.

Detaillierte Erläuterungen zu allen Suchmethoden finden Sie unter Abschnitt 3.1.6.4, „ Suchmethoden “.

Belassen Sie die Voreinstellung Suchen in [Search in] "allen Katalogen & Klassifikationen" nach [for] "Teilefamilien und Einzelteilen [parts and part families]".

Detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.6.1.1, „ Suchen in...: Wo? “ und Abschnitt 3.1.6.3, „ Suche nach Einzelteilen | Teilefamilien und Einzelteilen “.

Setzen Sie im Eingabefeld folgenden Eintrag:

wellengelenk

Detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.6.4.3, „ Volltextsuche “, bzw. direkt aus der Benutzeroberfläche mit Klick auf Dokumentation. .

Klicken Sie auf Suche starten [Start search].

-> Die Suchergebnisse werden auf einer eigenen Registerseite aufgelistet. Die Beschriftung des Reiters zeigt die Suchparameter.

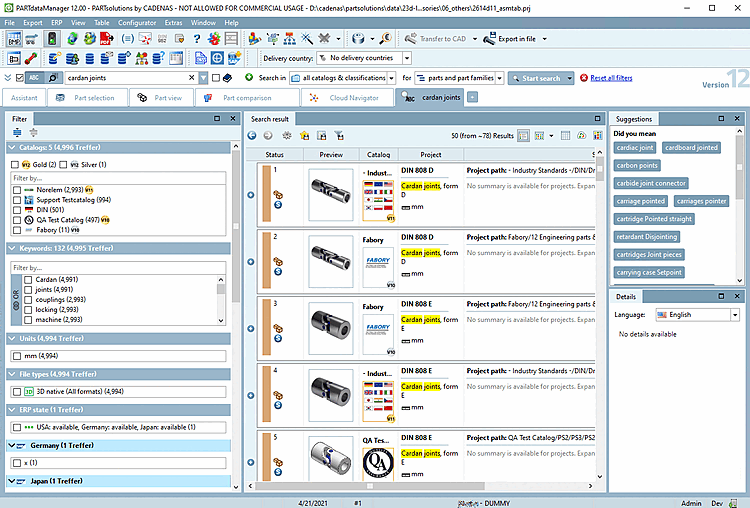

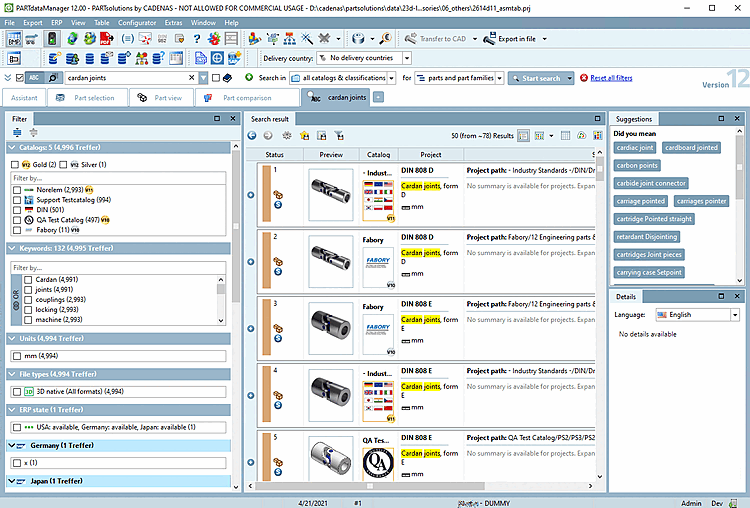

PARTdataManager mit Registerseite "Suchergebnisse"

An den Bauteil-Bitmaps (z.B. (Bauteil) oder (Baugruppe)^[29] erkennen Sie, dass Sie sich auf der Projektebene (der untersten Ebene in der Verzeichnisstruktur) befinden.

Führen Sie auf dem gewünschten Bauteil einen Doppelklick aus.

Es öffnet sich die Dialogseite Teileansicht [Part view].

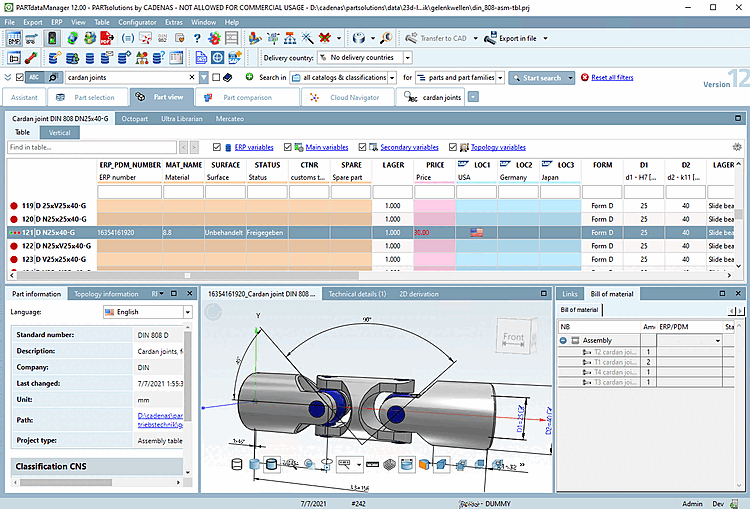

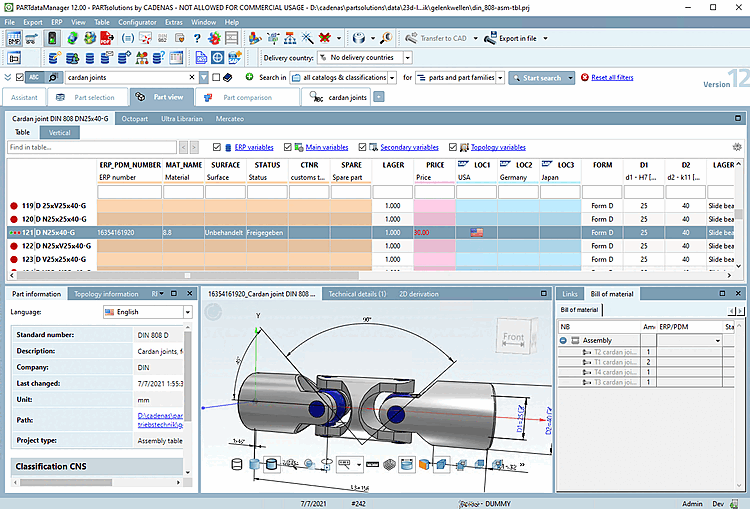

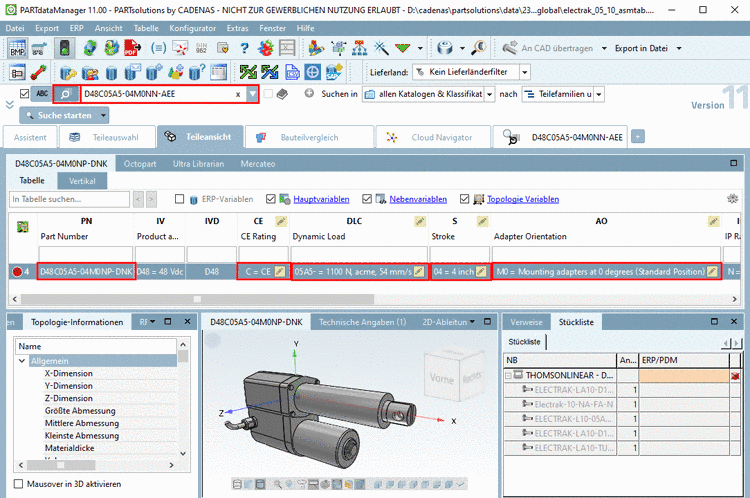

PARTdataManager mit Registerseite "Teileansicht [Part view]"

Hinweis Über die Reiter können Sie jederzeit zwischen z.B. Teileauswahl [Part selection], Teileansicht [Part view] oder Suchergebnisse [Search results] hin und her wechseln.

Auf der Registerseite Teileansicht [Part view] bestimmen Sie nun die Ausprägung des Bauteils.

Hinweis Bei ERP-Integration haben Sie die Wahl zwischen grünen (mit ERP-Nummer) und roten (ohne ERP-Nummer) Ausprägungen.

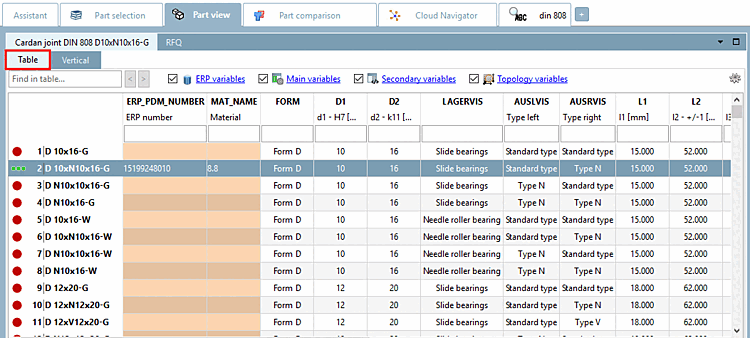

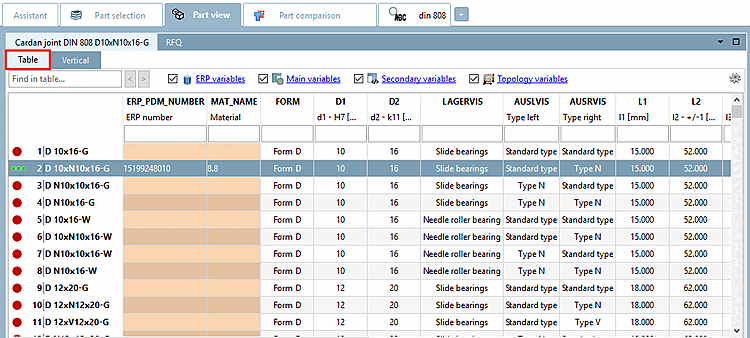

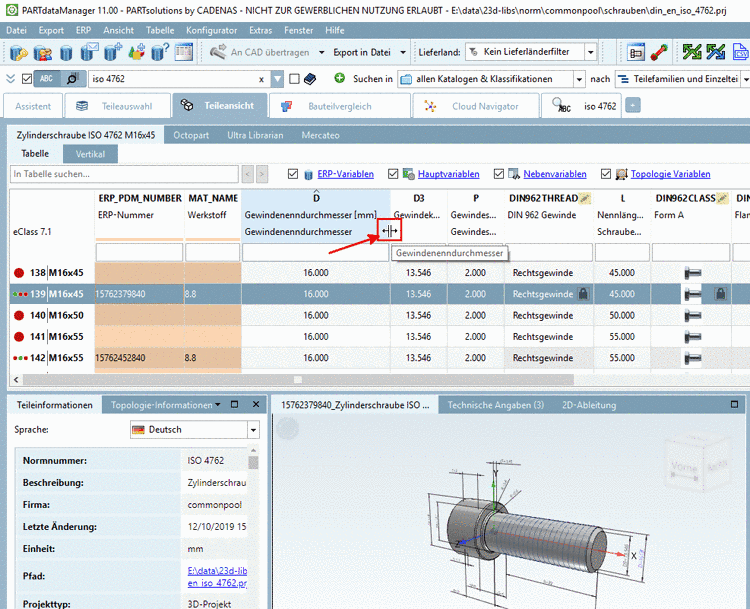

Die folgende Abbildung zeigt Einstellungsoptionen für die Teileansicht [Part view]:

Die Default-Werte beim Öffnen der Dialogseite Teileansicht [Part view] entsprechen einer mittleren Tabellenzeile (bei vorhandener ERP-Integration wird eine Zeile mit ERP-Nummer geladen).^[30]

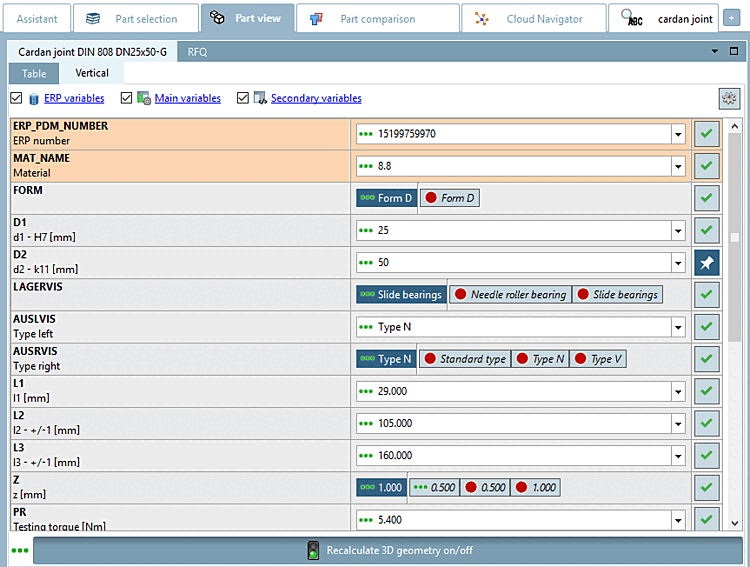

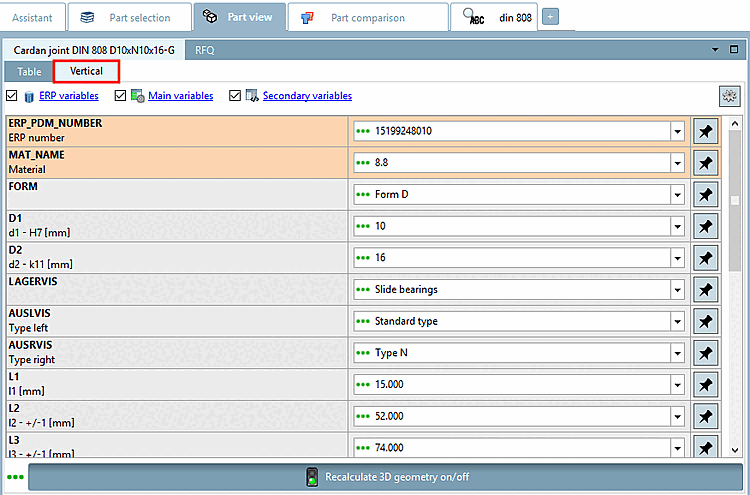

Im Folgenden wird der Modus Vertikal [Vertical] zur Spezifizierung der Werte benutzt.

Alle Variablen sind untereinander aufgelistet.

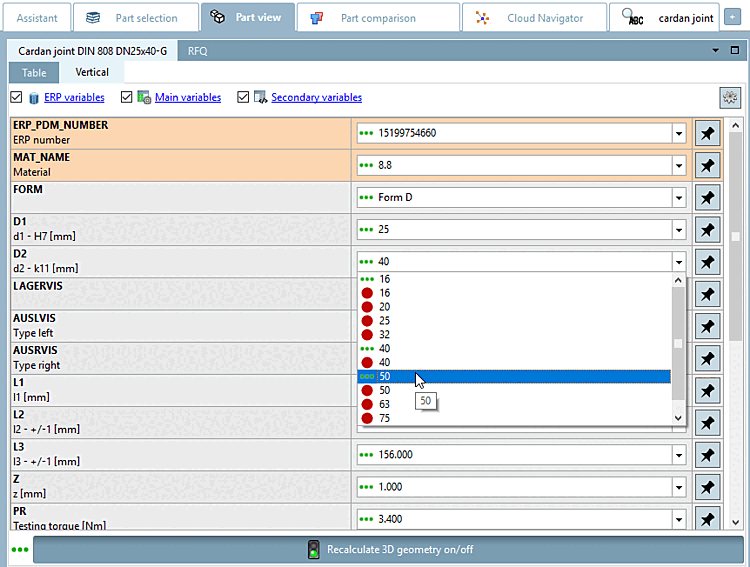

Im vorliegenden Beispiel wird D2 auf den Wert 50 festgelegt.

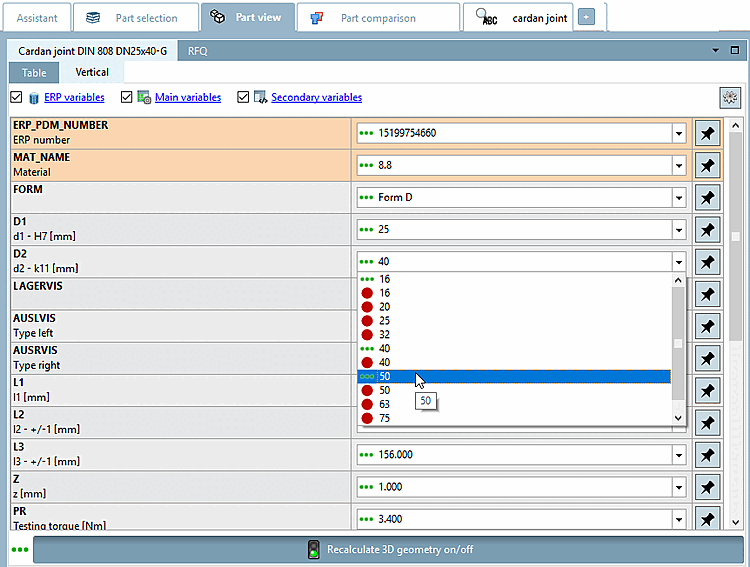

D2 wird per Listenfeldauswahl spezifiziert.

Automatisch wechselt das Symbol von Es stehen mehrere Werte zur Auswahl bereit. [There are some values possible at the moment.] auf Gefiltert. Gefilterte Variablen schränken andere Auswahlen ein [Filtered. Filtered variables restrict other selections.] .

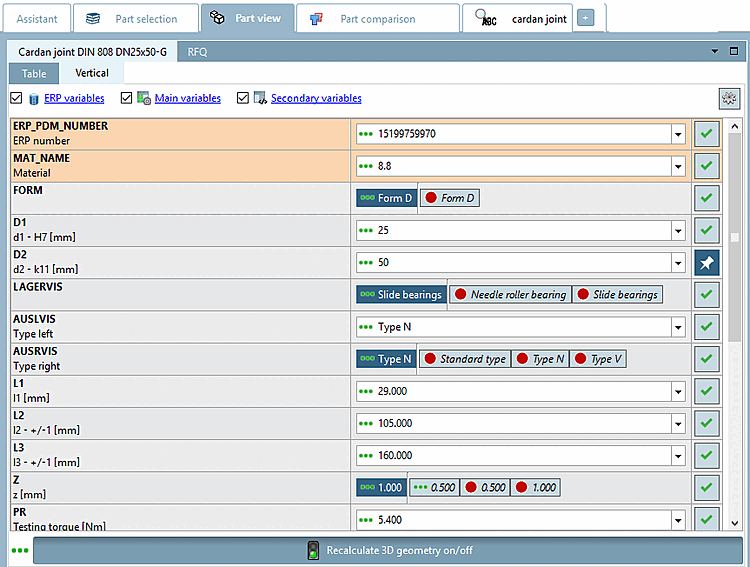

Das Symbol ändert sich.

-> Der Wert ist somit gefiltert (gepinnt).

-> Bei abhängigen Zeilen erscheint Auswahl abgeschlossen, es gibt nur noch einen möglichen Wert [Selection done. There is only one value left to choose.] . Im vorliegenden Beispiel ist dies bei allen übrigen Zeilen der Fall.

Detaillierte Erläuterungen zu den Symbolen finden Sie unter Abschnitt 3.1.7.2, „Ausprägung bestimmen in Ansicht "Vertikal" “.

3D-Ansicht [3D view]

In der 3D-Ansicht [3D view] können Sie das Bauteil dreidimensional betrachten und prüfen.

Hierfür stehen Ihnen viele Zusatzfunktionen zur Verfügung.^{[31] [32]}

Oft ist auch das Vergrößerungsglas [Magnifying glass] hilfreich, wenn Details betrachtet werden sollen.

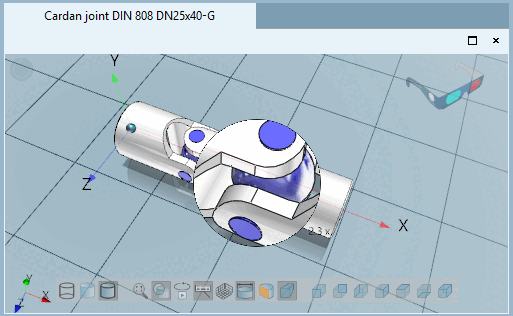

3D-Ansicht mit Vergrößerungsglas [Magnifying glass]

Das Dockingfenster Technische Angaben [Technical details] zeigt Bemaßungsansichten [Dimensioning views].(z.B. Vorderansicht [Front view], Seitenansicht [Side view]) und Darstellungsmodi [Display mode].

Sofern Auswahlmöglichkeiten vorhanden sind, wählen Sie die gewünschte Option im Listenfeld.

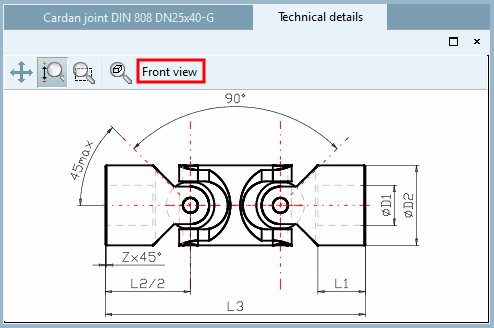

Bemaßungsansicht [Dimensioning view] "Vorderansicht [Front view]"

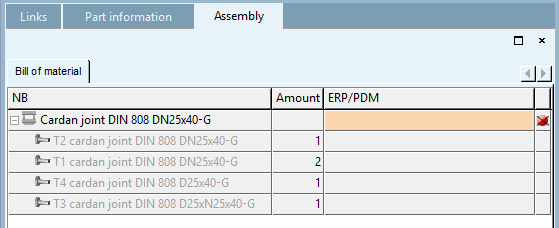

Bei Baugruppen [Assemblies] sehen Sie im Dockingfenster Aufbau [Assembly] -> Registerseite Stückliste [Bill of material] den Aufbau der Baugruppe. Die Einzelteile werden mit jeweiliger Anzahl [Amount] aufgelistet.

Im Dockingfenster Verweise [Links] werden bauartverwandte Bauteile angezeigt.

Verweise [Links] (hier mit Auswahl "Verzeichnis")

Mit Doppelklick auf ein Bauteil können Sie dieses direkt laden.

Export

Wenn Sie mit der Auswahl zufrieden sind, können Sie das Bauteil, bzw. die Baugruppe an Ihr CAD-System übertragen.

Klicken Sie hierzu die Schaltfläche An CAD übertragen [Transfer to CAD]. ^[33]

Hinweis Die Schaltfläche bleibt aktiv, unabhängig davon, ob sie im Weiteren aus dem PARTsolutions Menü aufgerufen wird oder Sie direkt in den PARTdataManager wechseln.[a]

[a] Wenn im CAD-System ein "gültiges" Modell geöffnet ist, dann ist automatisch auch die Schaltfläche im PARTdataManager aktiv.

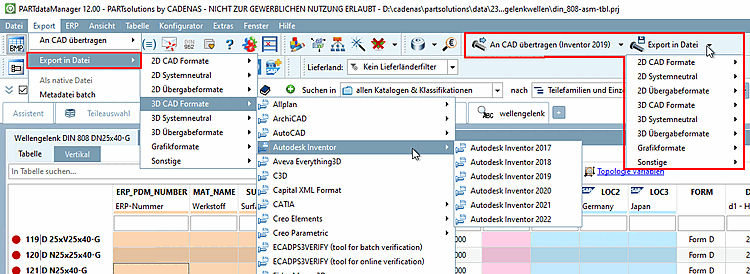

Mittels Export in Datei [Export in file] können Sie das Bauteil auch in verschiedensten Formaten auf Ihre Festplatte exportieren.^[34]

Export

2D-Ableitung [2D derivation] (optional)

Sollten Sie das Bauteil an ein 2D-CAD-System exportieren wollen, dann müssen Sie zuvor eine 2D-Ableitung [2D derivation] erstellen.

Klicken Sie hierzu auf die Schaltfläche 2D-Ansicht [2D view] .

-> Es erscheint das Dialogfenster 2D-Ansicht [2D view].

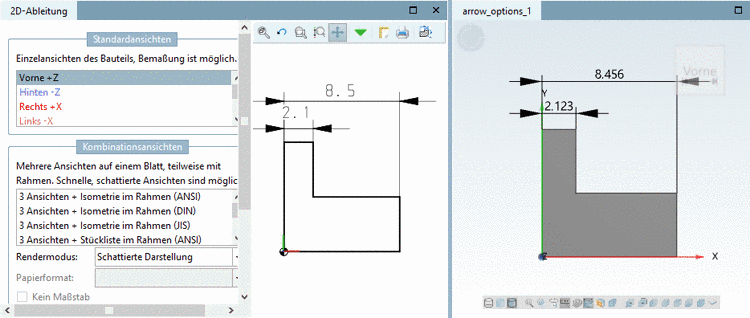

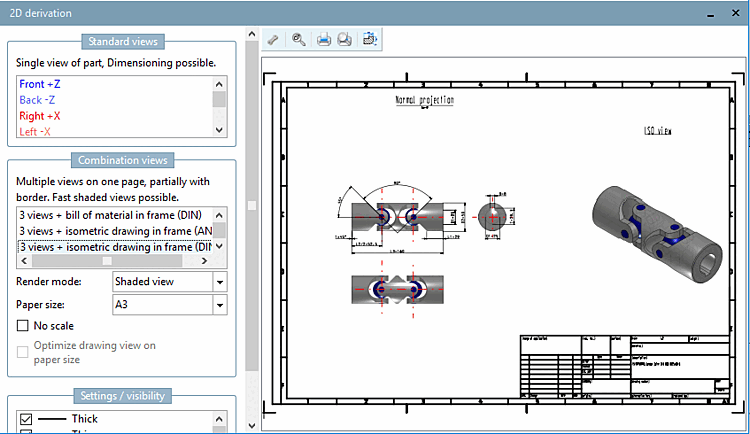

2D-Ansicht [2D view]

Wählen Sie eine Ansicht. Hier im Beispiel ist Rahmen DIN (BOM) [Frame DIN (BOM)] gewählt.^[35]

Exportieren Sie das Bauteil nun wie im letzten Punkt beschrieben.

Hinweis Sollte bei einem 2D-CAD die Schaltfläche An CAD übertragen [Transfer to CAD] geklickt werden, ohne dass zuvor eine 2D-Ableitung bestimmt wurde, wird eine Default-Ableitung übergeben. Informationen zu Einstellungsoptionen finden Sie unter Abschnitt 3.3.11, „Registerseite "Übergabe ans CAD" “.

Wir führen eine Volltextsuche [Full-text search] mit folgenden Einstellungen durch:

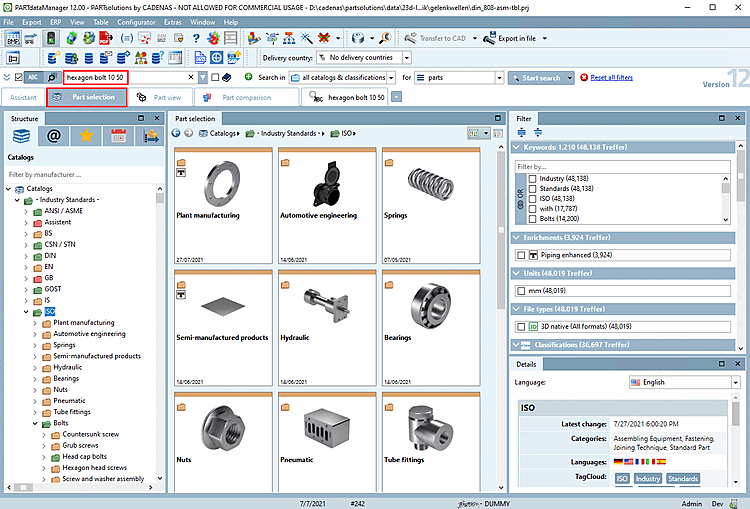

In Eingabefeld für die Volltextsuche können auch komplexe Ausdrücke verwendet werden.

Klicken Sie auf Suche starten [Start search].

-> Die Ansicht wechselt auf die Registerseite Suchergebnisse [Search results]. Als Treffer sind bereits konkrete Einzelteile aufgelistet. Sie erkennen dies am entsprechenden Symbol .

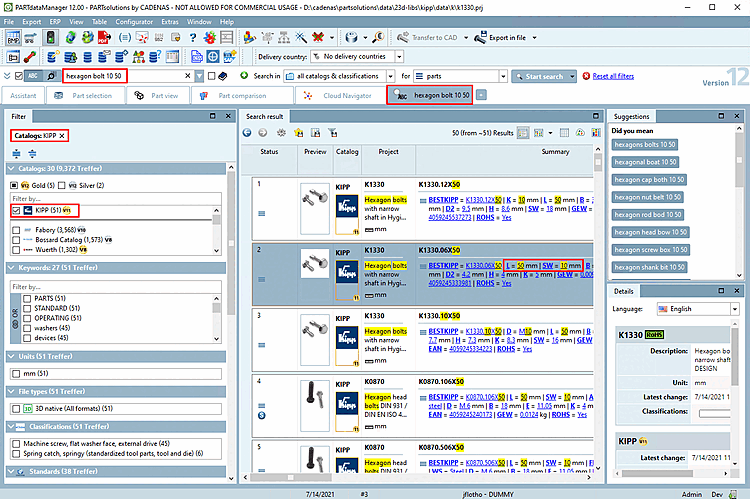

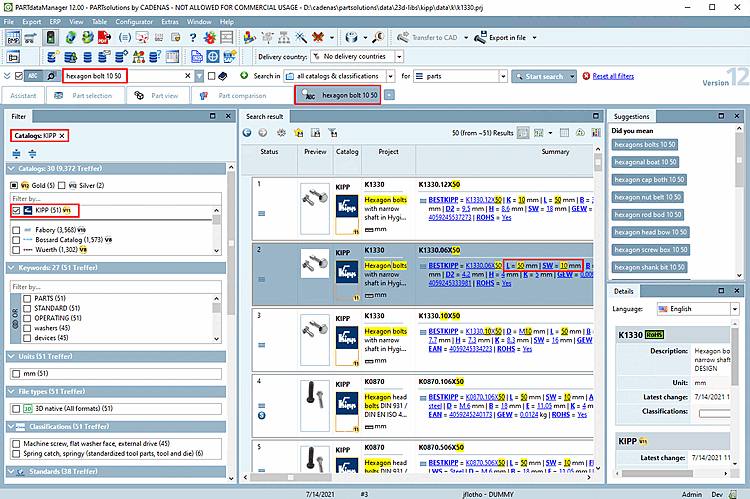

Aufgrund der Werteangaben liefern die Suchergebnisse gewünschte Ausprägungen.

In der Spalte Zusammenfassung [Summary] werden die Variablen angezeigt. Sie erkennen hier, dass nur Einzelteile, die der Vorgabe entsprechen, angezeigt werden.

Siehe auch Abschnitt 3.1.6.7, „ Suchergebnisse “.

Im Dialogbereich Filter stehen eine Vielzahl von Filtern zur Verfügung. Hier im Beispiel wurde nach Hersteller "Kipp" gefiltert. Die jeweils angezeigten Filteroptionen werden bei jedem Schritt dynamisch angepasst.

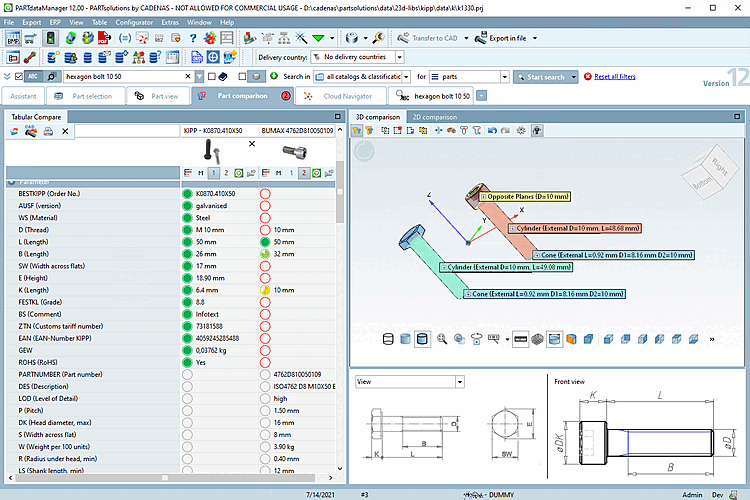

Zwei Treffer sollen nun in den Bauteilvergleich [Part comparison] geladen werden:

Klicken Sie hierzu beim ersten Teil auf das Icon Als 1. Bauteil laden [Load as first part] und beim zweiten Teil auf das Icon Als 2. Bauteil laden [Load as second part] .

-> Das Dockingfenster Bauteilvergleich [Part comparison] wird geöffnet. Auf dem Reiter sehen Sie die Anzahl der geöffneten Teile.

Bauteile können direkt aus den Suchergebnissen in den Bauteilvergleich übergeben werden.

Sie können nun die geladenen Bauteile in vielerlei Hinsicht überprüfen. Detaillierte Hinweise hierzu finden Sie unter Abschnitt 3.1.6.10, „ Bauteilvergleich “.

Klicken Sie beim gewünschten Teil auf das Icon An CAD übertragen [Export to CAD] .

-> Das Bauteil wird über die Schnittstelle in Ihr CAD-System übertragen.

Detaillierte Informationen hierzu finden Sie unter Abschnitt 2.6.2, „ Einfügen aus der Norm- und Kaufteile Bibliothek via "PARTdataManager"“.
