7.3.2. Toolbar

Unter der Menüleiste finden sich die Standard-Toolbar und die Export-Toolbar mit folgenden Buttons:

Dateimanagement
- Neu [New]: Siehe Abschnitt 7.18.1, „ Neu “.
- Öffnen [Open]: Siehe Abschnitt 7.18.4, „ Öffnen “.
- Speichern [Save]: Siehe Abschnitt 7.18.5, „ Speichern bzw. Speichern unter... “.
Nach Features und/oder Anfügepunkten im Teil/Sketch suchen [Search for features and/or connection points in part/sketch]

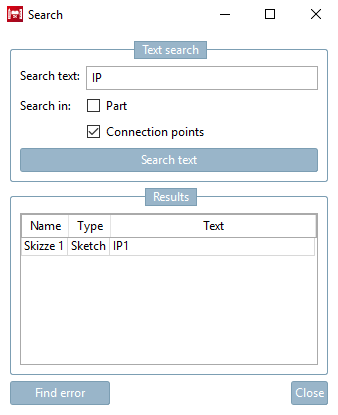

Dialogfenster "Suche [Search]"
Steuerung der Dockingfenster (ein- und ausblenden)
Details weiter unten.
- 3D Historie [3D History]
- 3D-Ansicht [3D view]
- Sketcher
  (mit Sketch Historie [Sketch history])
- Variablenmanager [Variable Manager]
- Tabelle [Table]
- 2D-Ableitung [2D derivation]
- Bemaßungen [Dimensionings]: Siehe Abschnitt 7.16, „ Dockingfenster "Bemaßungen" “.
- Messen [Measure]: Siehe Abschnitt 7.7.3.2, „ Messen von 3D-Teilen “.
- Bauteil vergleichen [compare part]: Siehe Abschnitt 7.17, „Dockingfenster "3D Vergleich" “.
Anzeige erweitern [Expand display]: Siehe ???.
Baugruppen automatisch aufbauen [Connect assemblies automatically]
Explosionsansicht [Exploded view]
Teil überprüfen [Test part]: Siehe Abschnitt 7.24.2, „ Teil überprüfen “.
ID: Siehe Abschnitt 7.18.9, „ Identifikationsangaben “.
Anfügepunkte [Connection points]: Auswahlliste, um im Bauteil vorhandene Anfügepunkte anzuzeigen, auszublenden oder nur die aktiven Anfügepunkte anzuzeigen

Anfügepunkte zeigen [Show connection points], Aktive Anfügepunkte zeigen [Show active connection points], Anfügepunkte ausblenden [Hide connection points]
Export in Datei [Export in file]: Siehe Abschnitt 2.1.8, „ An CAD übertragen (mit und ohne Schnittstelle) “ in PARTsolutions - Anwender.
