12.2.2.2.2.1. Zeichnungselemente in 2D-Ansicht skalieren, positionieren

Zeichnungselemente skalieren:

  1. Aktivieren Sie den Bearbeitungsmodus [Edit mode]:

    • Klicken Sie mit der rechten Maustaste in den Ansichtsbereich.

      Aktivieren Sie im Kontextmenü den Bearbeitungsmodus [Edit mode]

    • Oder klicken Sie alternativ in der Werkzeugleiste auf die entsprechende Schaltfläche.

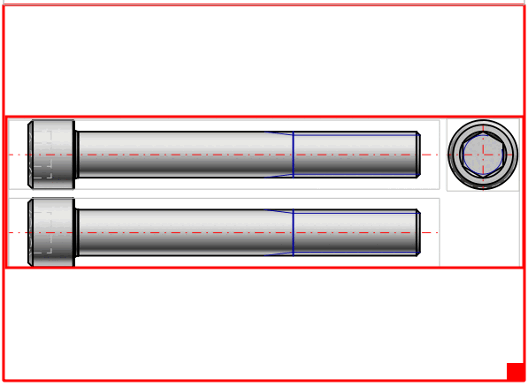

  2. Klicken Sie auf ein Zeichnungselement.

    -> Es erscheint der rote Rahmen mit dem Anfasser in der rechten unteren Ecke.

Bearbeitungsmodus [Edit mode] aktivieren Bearbeitungsmodus aktivieren

Bearbeitungsmodus [Edit mode] aktivieren

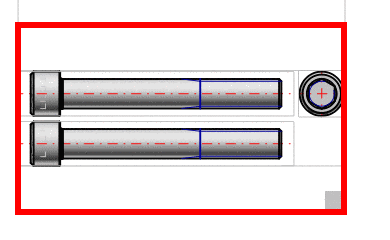

  1. Verschieben Sie das Element und/oder vergrößern/verkleinern Sie den roten Rahmen.

    -> Die Ansicht ändert sich entweder stufenlos oder stufenweise in festgelegten Maßstäben. Siehe hierzu "Kein Maßstab [No scale]" im nächsten Punkt.

Maßstab - 1: 10

Maßstab - 1: 10

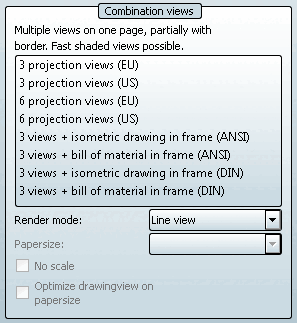

Kein Maßstab [No scale]

Kein Maßstab [No scale]

Kein Maßstab [No scale]

  • Option Kein Maßstab [No scale] deaktiviert (Maßstab verwendet):

    Innerhalb des gegebenen Rahmens wird der am besten passende Maßstab verwendet. Der Maßstab wird in der Überschrift angezeigt (wird evtl. erst in der Vergrößerung sichtbar).[123]

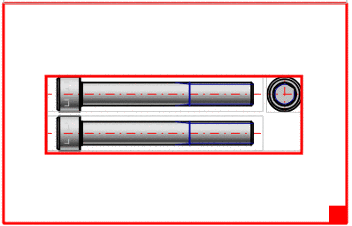

    Maßstab 1:10

    Maßstab 1:10

    Maßstab 1:10

    Maßstab 1:10

    Maßstab 1:5

    Maßstab 1:5

  • Option Kein Maßstab [No scale] aktiviert:

    Innerhalb des Rahmens wird der gesamte zur Verfügung stehende Platz genutzt. (In der Regel werden die Ableitungen dadurch größer.)



[123] Die möglichen Maßstäbe sind administrativ in der Konfigurationsdatei definiert. Siehe Abschnitt 1.6.5.2, „ 2dscales.cfg - Maßstab anwenden für 2D-Ansicht “ in PARTsolutions Administration - Handbuch.
