3.1.10.1.3. Einstellungen/Sichtbarkeit

Einstellungen/Sichtbarkeit [Settings / visibility]

Einstellungen/Sichtbarkeit [Settings / visibility]

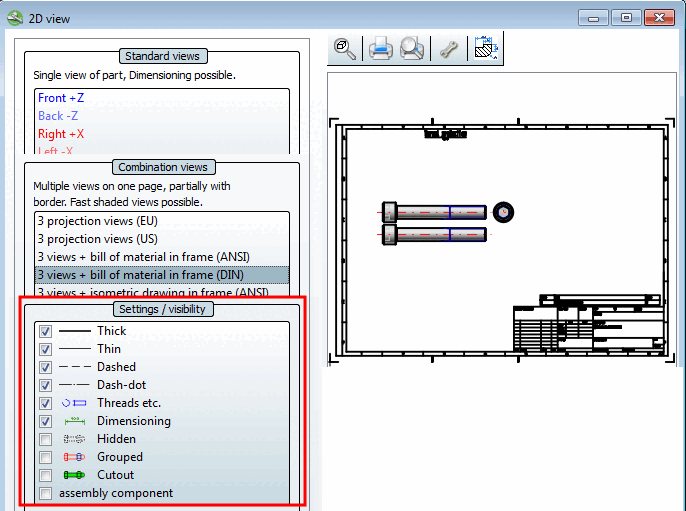

  • Einstellungen/Sichtbarkeit [Settings / visibility] Auswahldialog

    Aktivieren Sie per Auswahlkästchen die gewünschten Optionen.

  • Dick [Thick]

  • Dünn [Thin]

  • Gestrichelt [Dashed]

  • Strichpunktiert [Dash-dot]

  • Gewinde etc. [Threads etc.]

  • Bemaßung [Dimensioning]

  • Versteckt [Hidden]

  • Gruppiert [Grouped]

  • Stanzen [Cutout]

  • Baugruppenkomponente [assembly component]

  • Gewinde etc. [Threads etc.] und die Bemaßung [Dimensioning] sind farblich hervorgehoben.

  • Im Modus Gruppiert [Grouped] lässt sich das jeweilige Bauteil nach der Übergabe an Ihr CAD-System zunächst nur kollektiv aufrufen. Um einzelne Linien bei Bauteilen bzw. einzelne Komponenten in Baugruppen anzusprechen, müssen Sie die Gruppierung wieder auflösen.

    [Hinweis]Hinweis

    Wie sich die Gruppierung auswirkt, hängt letztlich vom jeweiligen CAD-System bzw. vom Exportmodus (mit oder ohne Schnittstelle) ab.

  • Baugruppenkomponente [assembly component] :

    Baugruppenkomponente [assembly component] bezieht sich auf die bevorzugte Schraffur-Richtung in Assemblies. Wenn aktiviert, dann wird das Assembly als „Komponente“ behandelt und alle Teile des Assemblies werden bei einem Schnitt gleichläufig schraffiert.

    Besonders auffällig ist der Unterschied bei Lagern:

    Außenringe und innere Ringe werden standardmäßig gegenläufig schraffiert. Ist aber die Option Baugruppenkomponente [assembly component] aktiviert, dann werden diese gleichläufig schraffiert.[102]




[102] ISO 8826-1 besagt beispielsweise, dass bei der allgemeinen, vereinfachten Darstellung von Wälzlagern alle Teile des Wälzlagers mit gleicher Positionsnummer, mit Ausnahme der Wälzkörper, in derselben Richtung zu schraffieren sind.
