7.9.3.15. Werkzeuge im Zeichnungs-Modus

7.9.3.15.1. Text
7.9.3.15.2. Attribute
7.9.3.15.3. Attribute -> Bemaßungsmodus
7.9.3.15.4. Attribute -> Schraffur einfügen
7.9.3.15.5. Attribute -> Polyline
7.9.3.15.6. Ellipsen und Ellipsensegmente

Wird der Sketcher über den Kontextmenübefehl Neue 2D-Zeichnung... [New 2D drawing...] aufgerufen, öffnet sich zunächst das gleichnamige Dialogfenster.

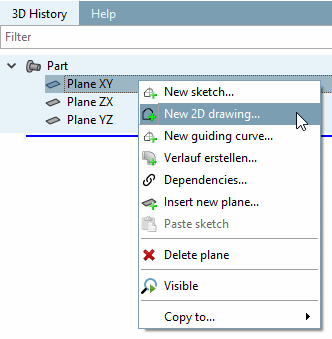

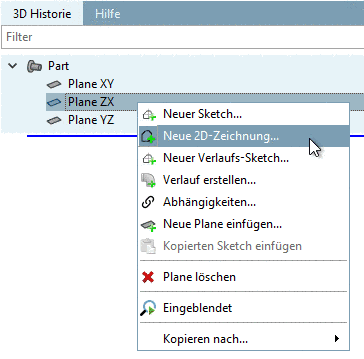

Neue 2D-Zeichnung... [New 2D drawing...] - Aufruf

Neue 2D-Zeichnung... [New 2D drawing...] - Aufruf

Nach Auswahl einer Ansicht [View] und Bestätigung mit OK öffnet sich der Sketcher.

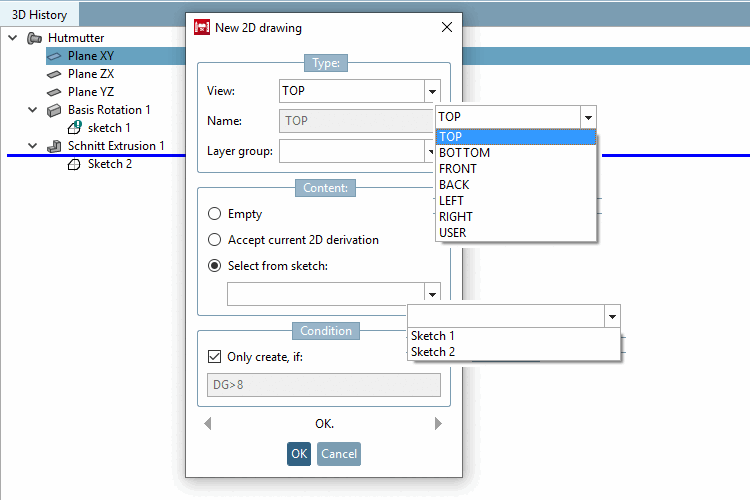

Neue 2D-Zeichnung... [New 2D drawing...] - Dialogfenster

Neue 2D-Zeichnung... [New 2D drawing...] - Dialogfenster

Im Modus Neue 2D-Zeichnung [New 2D drawing] stehen gegenüber dem reinen Sketch-Modus zusätzlich noch weitere Werkzeuge zur Verfügung, die im Folgenden erläutert werden.

  • Toolbar "Text"

    Toolbar "Text"

    Toolbar "Text"

  • Toolbar "Attribute [Attributes]" -> Werkzeuggruppe "Dimensionierung [Dimensioning]"

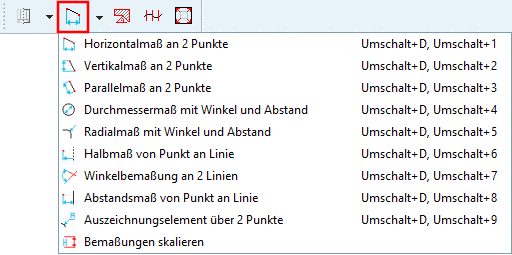

    Werkzeuggruppe "Dimensionierung [Dimensioning]"

    Werkzeuggruppe "Dimensionierung [Dimensioning]"

  • Toolbar "Attribute [Attributes]" -> Schraffur [Hatches]

    Schraffur [Hatches]

    Schraffur [Hatches]

  • Toolbar "Attribute [Attributes]" -> Polyline

    "Polyline" Werkzeuge

    "Polyline" Werkzeuge

  • Toolbar "Formen [Shapes]" -> Werkzeuggruppe "Ellipsen [Ellipses]"

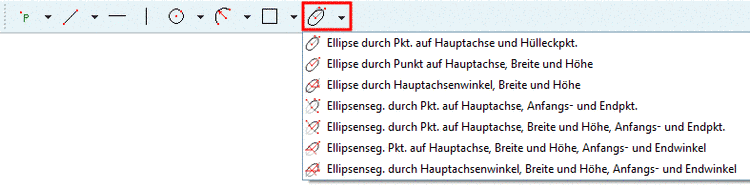

    Werkzeuggruppe "Ellipsen [Ellipses]"

    Werkzeuggruppe "Ellipsen [Ellipses]"
