7.9.3.15.4. Attribute -> Schraffur einfügen

Toolbar "Attribute [Attributes]" -> Schraffur

Toolbar "Attribute [Attributes]" -> Schraffur

[Hinweis]Hinweis

Nur im Zeichnung [Drawing]-Modus verfügbar.

Schraffur einfügen [Insert hatch]

  1. Markieren Sie die zu schraffierende Fläche, indem Sie bei gehaltener Shift- und Maustaste einen Rahmen darum ziehen.

  2. Klicken Sie auf den Button.

  3. Stellen Sie im Fenster Element editieren [Edit element] den Winkel [Angle] (der Wert 0 steht für 45°!) und die Rasterweite [Grid size] (Abstand der Schraffurlinien) ein.

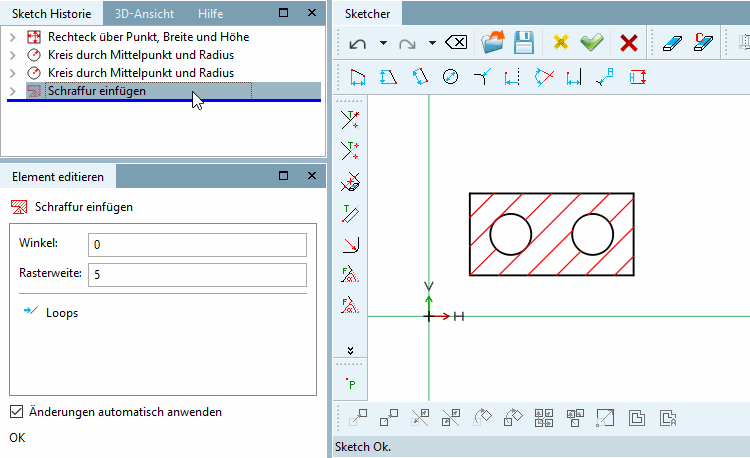

Bauteil mit Schraffur

Bauteil mit Schraffur

[Hinweis]Hinweis

Nur geschlossene Elemente können schraffiert werden.
