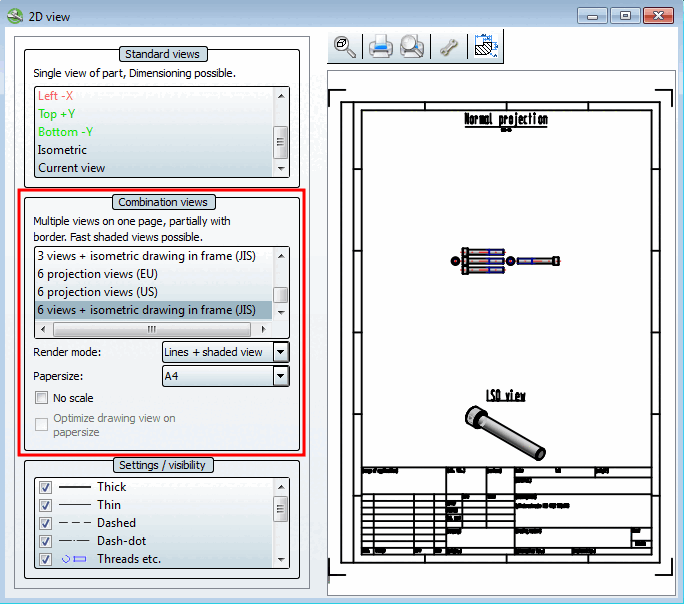

Auswahloptionen für Ansichten:
|
Mit Rahmen:[a] |
|
|
| |
[a] Die Ansichten mit Rahmen lassen sich modifizieren. Auch das Erstellen komplett neuer Ansichten ist möglich. Siehe hierzu Abschnitt 7.11, „Dockingfenster "2D-Ableitung" - Eigene Kombinationsansichten (*.dw) erstellen “ in eCATALOGsolutions - Handbuch. | |
Rendermodus [Render mode]: Siehe Abschnitt 3.1.10.1.2.1, „ Rendermodus “.
Papierformat [Paper size]: Siehe Abschnitt 3.1.10.1.2.2, „ Skalierung und Papierformate “.
Kein Maßstab [No scale]: Siehe Abschnitt 3.1.10.1.2.2, „ Skalierung und Papierformate “.
Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]: Die Option ist nur dann aktiv, wenn für das Bauteil eine zusätzliche verkürzte Ansicht angelegt ist. Siehe hierzu unter Abschnitt 3.1.10.1.4, „ Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren “.
