Kapitel 4. Benutzeroberflächen

Startoberfläche ist die Katalogauswahl.

Startoberfläche - Katalogauswahl

Mit Klick auf Durchsuchen [Browse] bzw. auf das Icon allein in einer verkleinerten Ansicht und dann auf den Button Durchsuche alle Hersteller [Browse all Manufacturers] gelangen Sie jederzeit in die Katalogauswahl.

Durchsuche alle Hersteller [Browse all Manufacturers]

Mit Klick auf das Icon Alle Kataloge [All catalogs] in der Zeile des Navigationspfades gelangen Sie ebenfalls in die Katalogansicht.

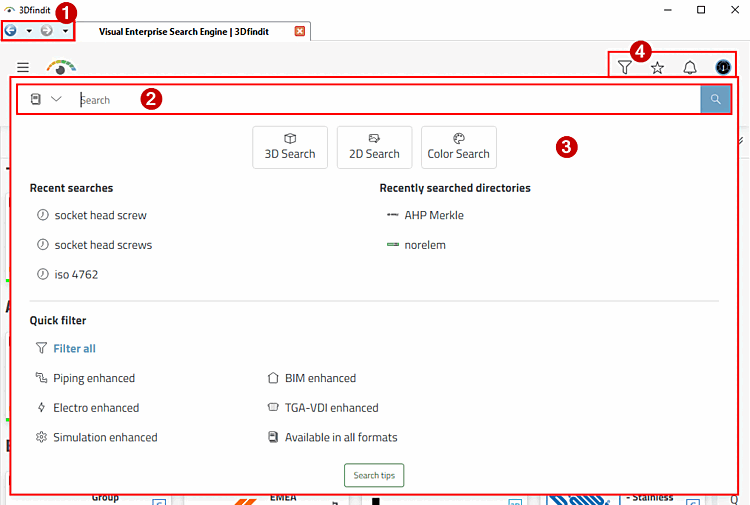

Im Folgenden finden Sie eine Übersicht bzw. Erläuterungen zu den Elementen, die in jeder Ansicht identisch sind. Folgen Sie den Links, um zum entsprechenden Kapitel zu gelangen.

1. Vorwärts und Zurück Navigation

2. Die Suchleiste: Eingabefeld für Volltextsuche und Anzeigebereich für jeweils gewählte Suchmethoden und Filter

3. Suchmethoden und Filter: Mit Klick in die Suchleiste öffnet sich ein Dialogbereich:

3D Suche [3D Search]: Die geometrische Suche beinhaltet auch die Partielle Suche und die Suche nach geometrischen Features.
2D Suche [2D Search]: Erstellen Sie selbst eine einfache Skizze oder laden Sie ein Foto hoch.
Farbsuche [Color Search]: Wählen Sie eine oder mehrere Farben.
Kataloge [Catalogs]: Wählen Sie im ersten Schritt einen Katalog.
Grenzen Sie die Komponentensuche mit Hilfe von Filtern ein:
Treffen Sie nach Klick auf das Icon Filter im sich öffnenden Pop-up Fenster eine Vorauswahl und wenden Sie dann im Dialogbereich Filter spezifische Kategoriefilter an.

Aktuelle Suchanfragen [Recent searches]
Zuletzt durchsuchte Verzeichnisse [Recently searched directories]
Quick filter

4. Vorzugsreihen an / aus, Favoriten, Benachrichtigungen und Login-Menü.

Das Login-Menü enthält folgende Unterpunkte:

Der oberste Punkt zeigt den aktuell eingloggten Benutzer.
Sprachauswahl
ERP Legende [ERP Legend]
ERP Rolle wechseln [Change ERP Role]:
Über... [About...]
Abmelden [Log off]: Der "Log in" Dialog wird geöffnet.

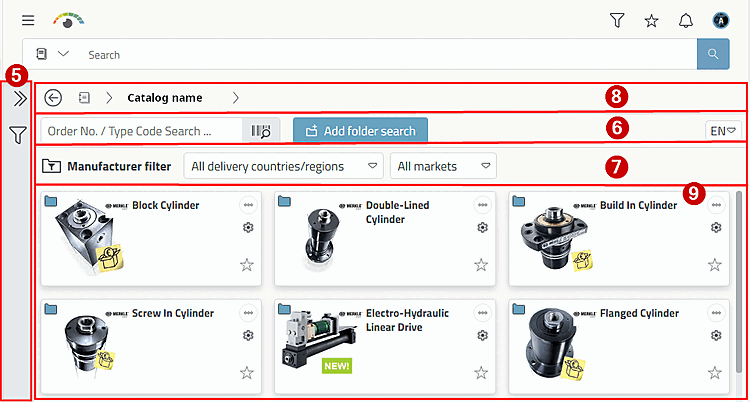

Filter und Teileauswahl

5. Der ausklappbare Facettenfilter:

Sobald sie einen Suchbegriff eingegeben, den Filter verwendet oder einen Katalog geöffnet haben, wird links zusätzlich der Dialogbereich Filter eingeblendet.

6. Weitere Suchoptionen und Katalogsprache:

Bestellnr. / Typ-Code [Order No. / Type Code]
Verzeichnissuche hinzufügen [Add folder search]
Bevorzugte Katalogsprache [Preferred catalog language]

7. Herstellerfilter [Manufacturer filter]: Filtern nach Lieferländern und Märkten

8. Navigationspfad

9. Verzeichnisse innerhalb des angezeigten Katalog(-teil)s

Sobald Sie ein Produkt spezifiziert haben, gelangen Sie zur Tabelle und 3D Ansicht des Bauteils.

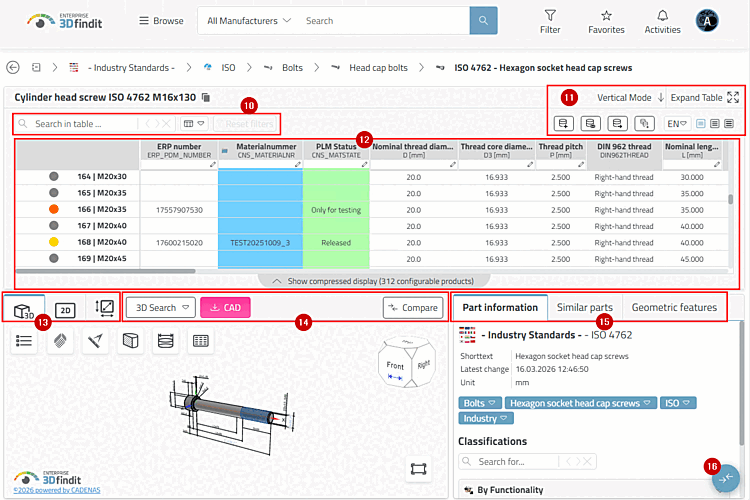

Tabellenansicht

10. Tabellen Suchfeld, Angezeigte Spalten (ERP-Variablen, Hauptvariablen, sekundäre Variablen)

11. ERP / Datenbank Funktionen | Tabelle Hilfsfunktionen | bevorzugte Katalogsprache

12. Tabellendaten zum einzelnen Produkt

13. 3D-Ansicht [3D view], 2D Ableitungen [2D derivations] und Technische Ansichten [Technical views]

14. 3D Suche, CAD-Formate herunterladen, Exportieren, Produkt zum Vergleichen hinzufügen

16. Vergleiche mehrere Teile [Compare multiple parts]
