2.6.6. Ersetzen

Im Folgenden ist beschrieben, wie Sie Einzelteile aus der Norm- und Kaufteile Bibliothek durch beliebige alternative ersetzen.

(Im folgenden Beispiel wird lediglich die Länge einer Schraube geändert.)

  1. Markieren Sie das zu ersetzende Objekt (oder auch mehrere) und klicken Sie auf Ersetzen.

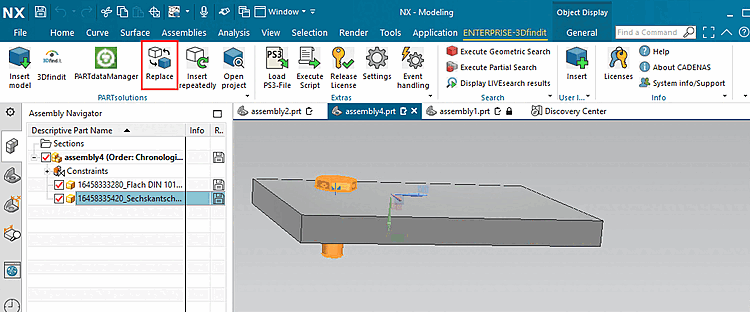

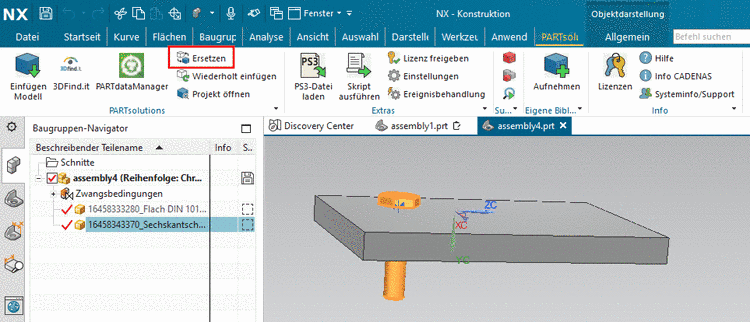

    Abb. beispielhaft aus NX (im Prinzip in allen CADs identisch)

    Abb. beispielhaft aus NX (im Prinzip in allen CADs identisch)

    -> Es erscheint der Abfragedialog Ersetzungsmodus wählen.

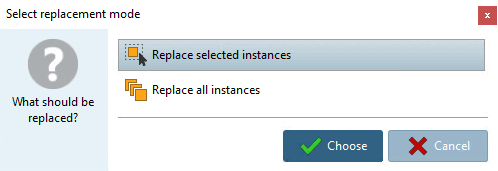

    Ersetzungsmodus wählen

    Ersetzungsmodus wählen

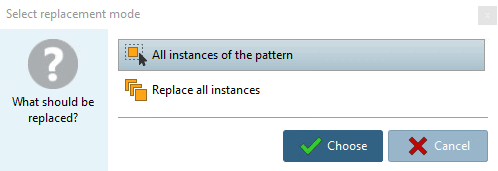

    Ist die zu ersetzende Komponente Teil eines Musters, lauten die Selektionsmöglichkeiten etwas anders.

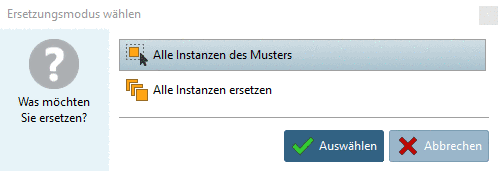

    Ersetzungsmodus wählen

    Ersetzungsmodus wählen

  2. Wählen Sie eine Option:

    • Ausgewählte Instanzen ersetzen (Standardfall)

      Alle Instanzen des Musters (Muster werden erkannt. In einem solchen Fall erscheint diese Option.)

    • Alle Instanzen ersetzen

      Es werden alle Bauteile und Baugruppen in einem Assembly durchsucht, sowohl nach oben als auch nach unten.

  3. Bestätigen Sie mit Auswählen.

    -> Der Dialog Komponentenprojekt öffnen? wird geöffnet.

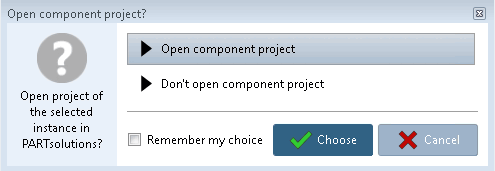

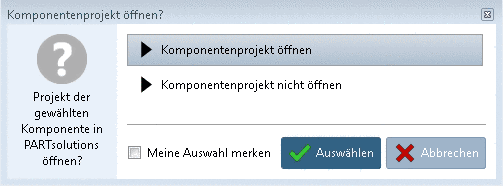

    Komponentenprojekt öffnen?

    Komponentenprojekt öffnen?

  4. Wählen Sie eine Option:

    • Komponentenprojekt öffnen

    • Komponentenprojekt nicht öffnen

    Wenn die Anzeige des Dialogs in Zukunft unterbleiben soll, aktivieren Sie Meine Auswahl merken.[16]

  5. Bestätigen Sie mit Auswählen.

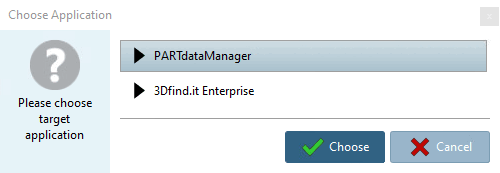

    -> Der Dialog Anwendung auswählen wird geöffnet.

    [Hinweis]Hinweis

    Die Abfrage erscheint nur dann, wenn noch keine Anwendung geöffnet war oder beide geöffnet sind.

  6. Wählen Sie eine Option:

    • 3Dfind.it Enterprise

    • PARTdataManager

  7. Bestätigen Sie mit Auswählen.

    -> Die entsprechende Anwendung wird geöffnet.

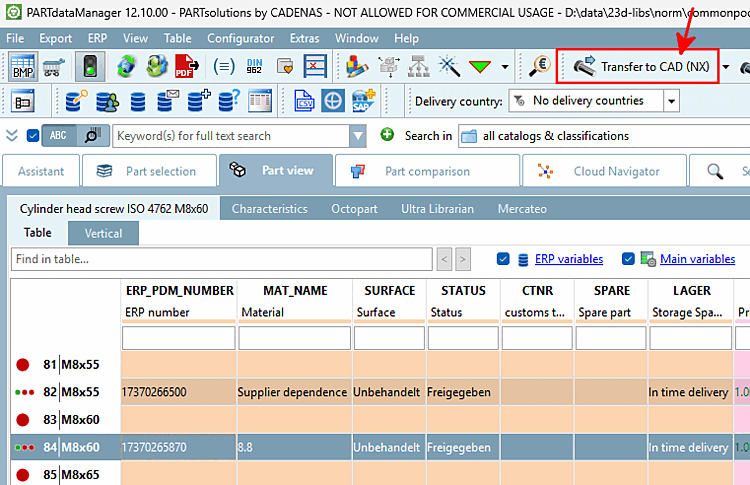

  8. Wählen Sie das Objekt, welches das ursprüngliche ersetzen soll.

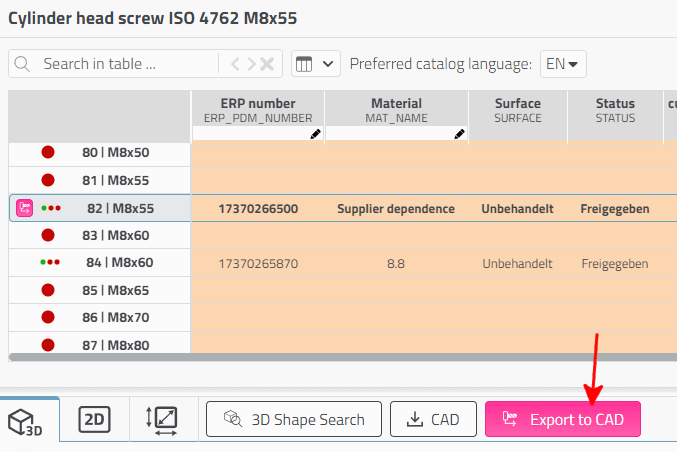

  9. Klicken Sie auf die Schaltfläche .

    -> Die Ansicht wechselt zurück zum CAD-System und das bzw. die Bauteile werden unmittelbar ohne weitere Rückfrage ersetzt.

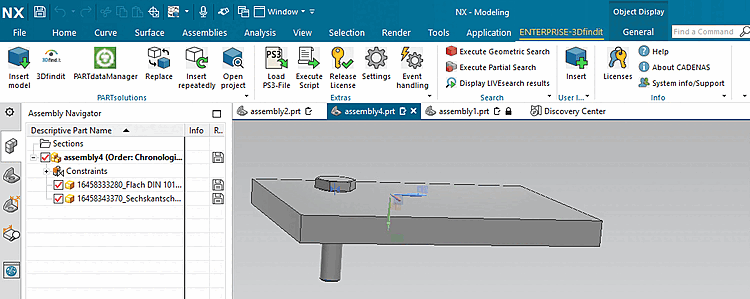

    Komponente ersetzt

    Komponente ersetzt



[16] Sobald Sie die Aktivierung vornehmen, erfolgt ein entsprechender Eintrag unter $CADENAS_USER/if<cadname>.cfg.

[Interface]
Replace_QueryOpenProject={0,1}
Replace_OpenProject={0,1}

  • Replace_QueryOpenProject: Bestimmt, ob der Dialog angezeigt wird.

  • Replace_OpenProject: Bestimmt was getan wird, wenn der Dialog nicht angezeigt wird.

Fehlender Eintrag entspricht Wert = 1.
