10.4.6. Tabelle

10.4.6.1. Dokumente einbetten

In diesem Abschnitt finden Sie Erläuterungen zu den Einstellungsoptionen von Tabelle [Table] .

Allgemein [General]: Die allgemeinen Standardeinstellungen finden Sie unter Abschnitt 10.4.2, „Allgemeine Einstellungen“. Bei Tabellen gibt es die Besonderheit dass die Tabelle auf den Überlaufseiten anders definiert werden kann als auf der ersten Seite.

Überlauf x [Overflow x] / Überlauf y [Overflow y] : Position der Tabelle im Überlaufabschnitt

	Hinweis

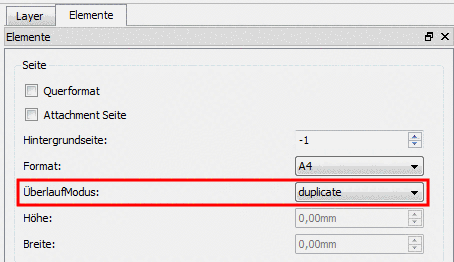

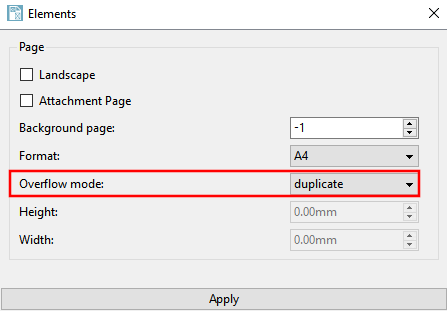

	Wenn die Angaben für die Überlauftabelle fehlen, findet kein Überlauf statt! Wenn Sie den Überlaufmodus [Overflow mode] benutzen möchten, dann muss unter Elemente [Elements] -> Seite [Side] -> Überlaufmodus [Overflow mode] die Option duplicate gewählt sein! (Hierzu muss die Seite selektiert sein.) Insbesondere bei Tabellen mit vielen Zeilen werden evtl. mehrere Seiten erzeugt. Der Überlaufmodus kann in der PDF-Vorschau getestet werden. Im Template selbst wird der Überlaufmodus nicht dargestellt.

Überlauf Breite [Overflow width] / Überlauf Höhe [Overflow height]: Ausmaße der Tabelle im Überlaufabschnitt

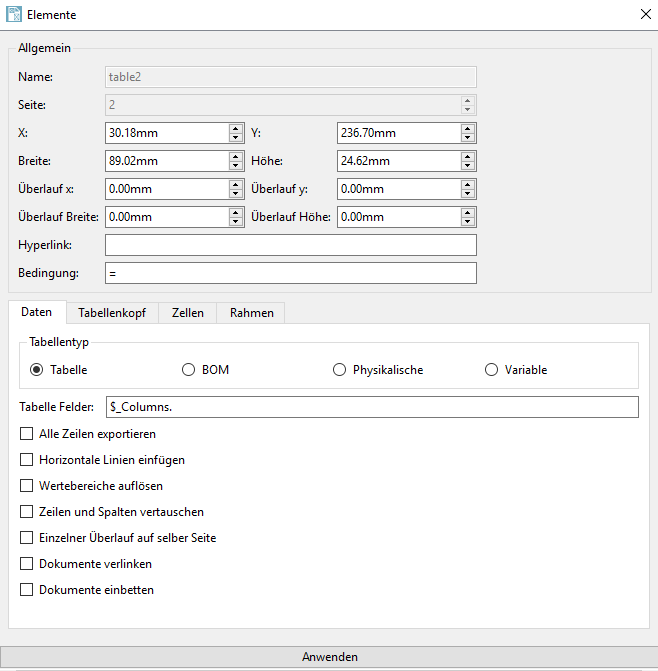

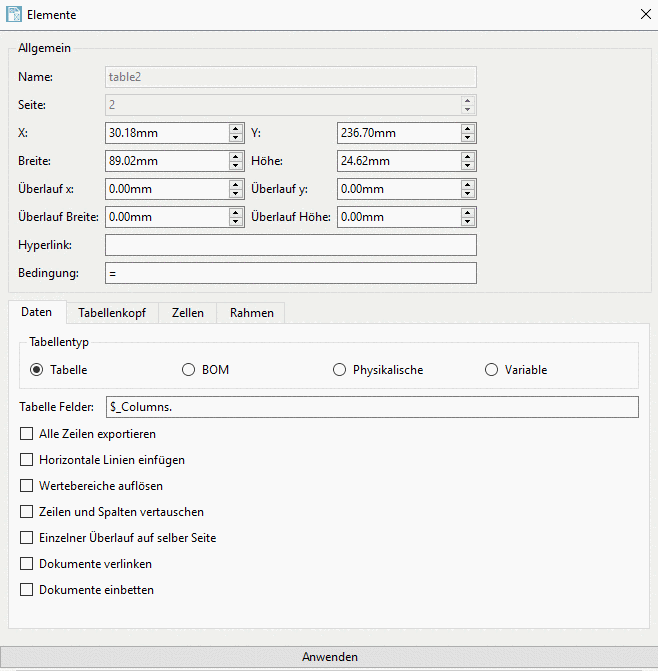

Registerseite Daten [Data]:

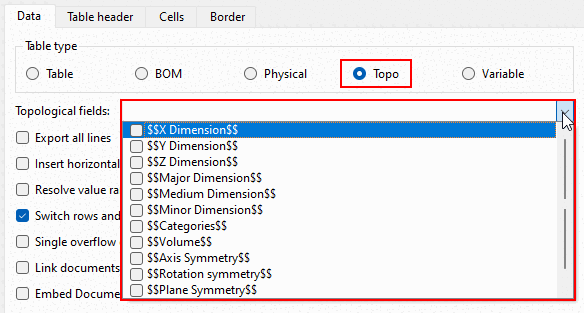

Tabellentyp:

	Hinweis
	Sie können für ein Template die Optionen Tabelle [Table], BOM, Physikalische [Physical] und Variable auch zusammen verwenden (bei Bedarf auch mehrmals). Legen Sie die gewünschten Tabellen einfach nacheinander an.

Tabelle [Table]:

Tabelle Felder [Column definition] (Column Definition): Standardmäßig ist der Wert $_Columns. bereits eingetragen.

Sie können aber auch andere Definitionen eintragen:

Beispiele:

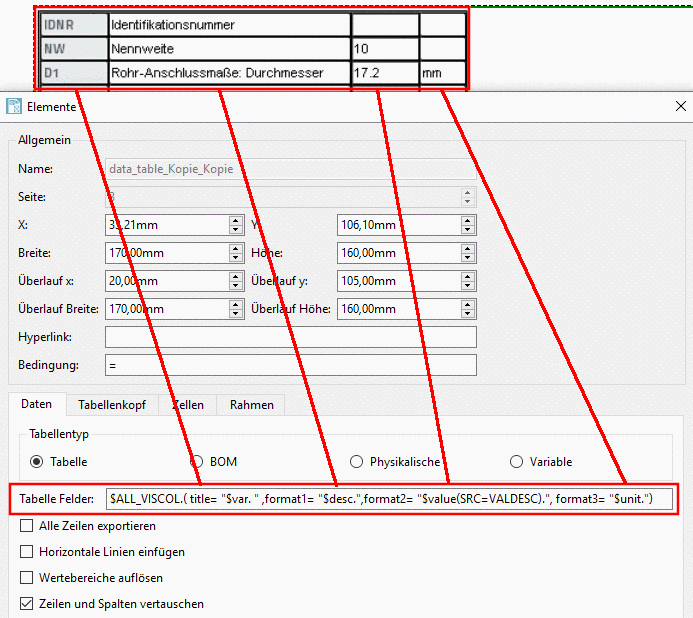

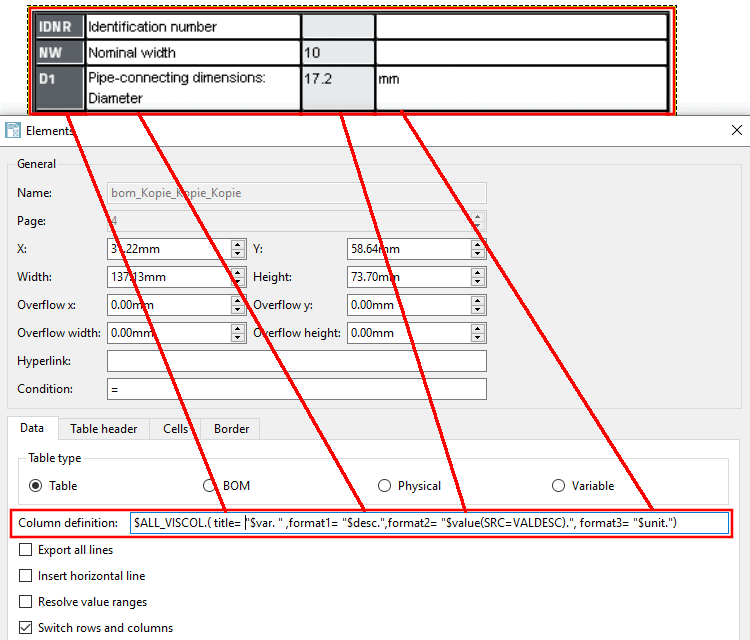

$ALL_VISCOL.( title= "$var. " ,format= "$desc.",format= "$value(SRC=VALDESC).", format= "$unit.")
$ALL_VISCOL.( title= "$var. " ,format1= "$desc.",format2= "$value(SRC=VALDESC).", format3= "$unit.")
$ALL_VISCOL.( title="$var. ($desc.)", format="$value(SRC=VALDESC). [$unit.]")

Der Parameter "format" kann beliebig oft verwendet werden.

Hinweis

Um eine gezielte Formatierung der Tabelle vornehmen zu können, muss der Wert als Media Variable vom Typ PSOL_TABLE angelegt werden. Existiert diese nicht, werden alle sichtbaren Spalten angezeigt. Detaillierte Informationen hierzu finden Sie unter Abschnitt 10.6.2, „Tabellenvariablen editieren“.

LinkDB-Spalten können standardmäßig nicht angezeigt werden. Falls Sie dies wünschen, fragen Sie hierzu bitte bei CADENAS nach.

BOM : Mittels dieser Option können Sie Stücklisteninformationen in einer Tabelle anzeigen.
BOM Felder [BOM fields]: Aktivieren Sie im Listenfeld bei den anzuzeigenden Spalten das Auswahlkästchen.

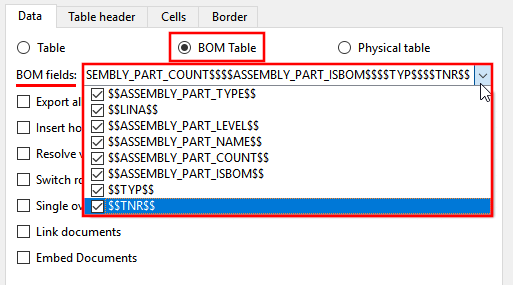

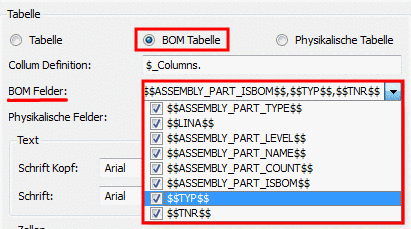

Beispiel: Alle BOM Felder [BOM fields] aktivert

Ergebnis: Darstellung im Template

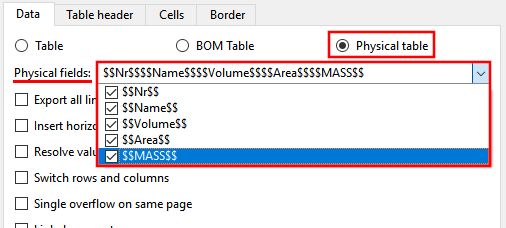

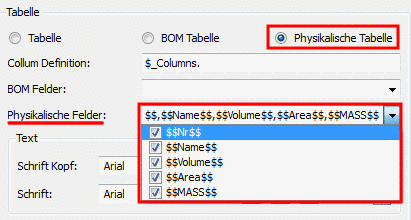

Physikalische Tabelle [Physical table] : Mittels dieser Option können Sie physikalische Informationen wie Volumen [Volume], Fläche [Plane] und Masse [Mass] anzeigen.
Physikalische Felder [Physical fields]: Aktivieren Sie im Listenfeld bei den anzuzeigenden Spalten das Auswahlkästchen.
Variable:

Alle Zeilen exportieren [Export all lines]:

Achtung
Diese Aktion ist evtl. zeitkritisch!
Horizontale Linien einfügen [Insert horizontal line]: Wenn Sie diese eigenständige Layoutoption verwenden, werden die Einstellungen unter Rahmenfarbe [Border color], Rahmenstärke [Border size] und Rahmentyp [Border type] nicht benützt.

Beispieltabelle: Layout definiert über "Horizontale Linien einfügen [Insert horizontal line]"
Wertebereiche auflösen [Resolve value ranges]:

Achtung
Diese Aktion ist evtl. zeitkritisch!
Zeilen und Spalten vertauschen [Switch rows and columns]: Siehe ???.

Hinweis
Zeilendefinitionen gelten in diesem Fall als Spaltendefinitionen.

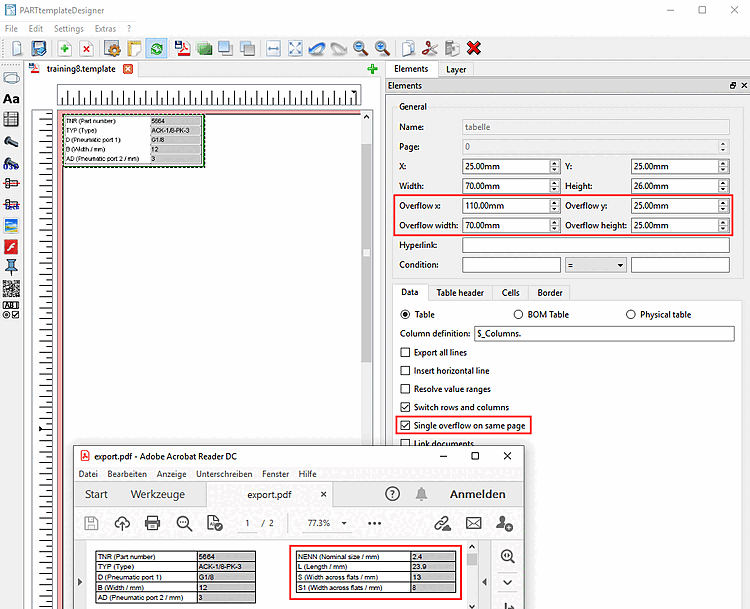

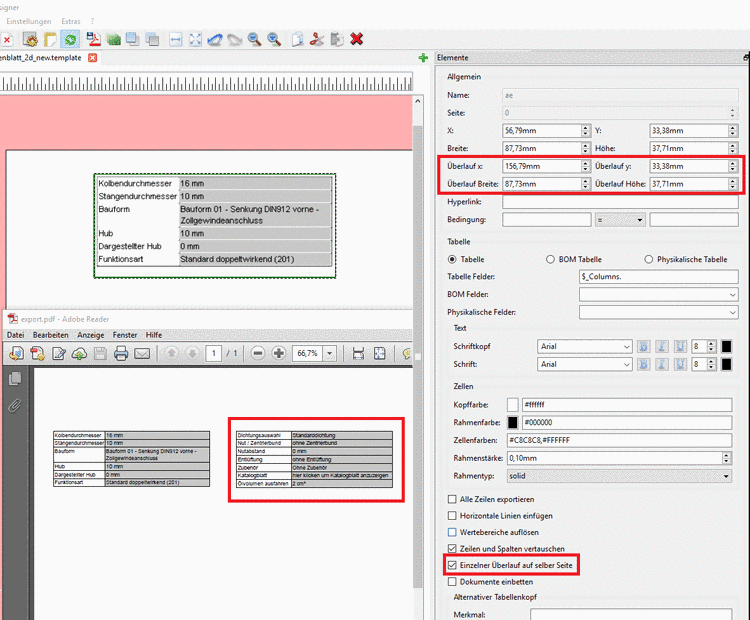

Einzelner Überlauf auf selber Seite [Single overflow on same page]:
Mit der Option Einzelner Überlauf auf selber Seite [Single overflow on same page] kann eine Tabelle gesplittet werden und die beiden Teile nebeneinander platziert werden. Die Tabelle kann hierbei nur einmalig auf derselben Seite überlaufen.
Setzen Sie die X-Y-Koordinate und Breite und Höhe der Überlauftabelle unter Überlauf x [Overflow x], Überlauf y [Overflow y], Überlauf Breite [Overflow width] und Überlauf Höhe [Overflow height].
Dokumente verlinken [Link documents]:
Die Funktion ist analog zu Dokumente einbetten [Embed Documents]. Dort wird auf eine im Katalog liegende Datei verwiesen, hier wird ein Hyperlink eingebaut und dieser verweist dann auf eine extern liegende Datei.
Dokumente einbetten [Embed Documents]:
Mit Dokumente einbetten [Embed Documents] können Sie Links in der Tabelle erzeugen, über die später im erzeugten PDF beliebige eingebettete Dokumente aufgerufen werden können.

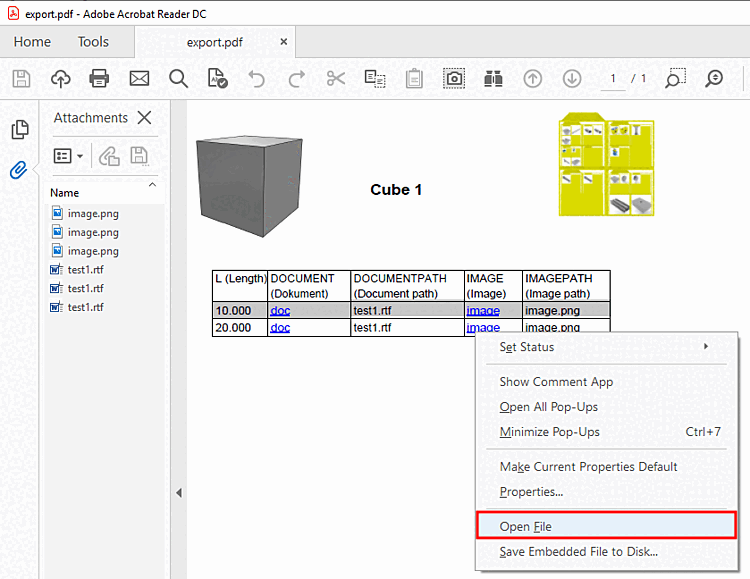

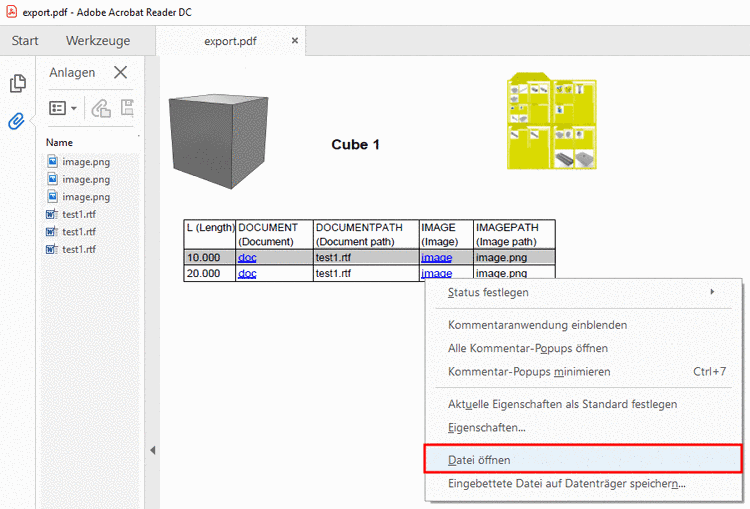

Dokumente als Anlagen eingebettet im PDF

Details hierzu finden Sie unter Abschnitt 10.4.6.1, „ Dokumente einbetten “.

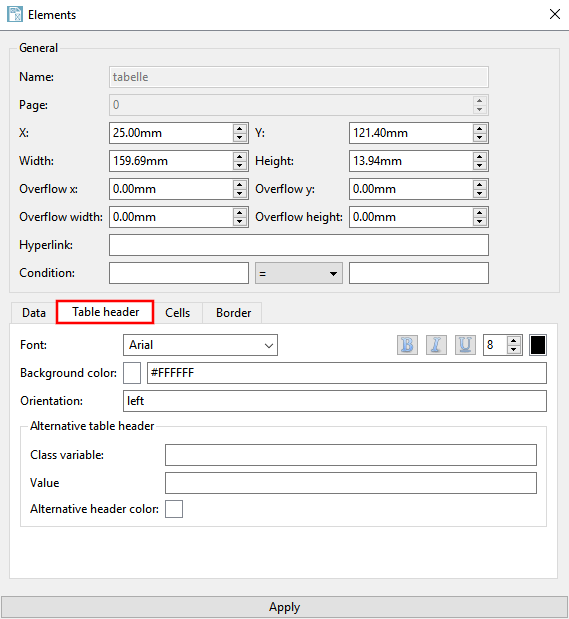

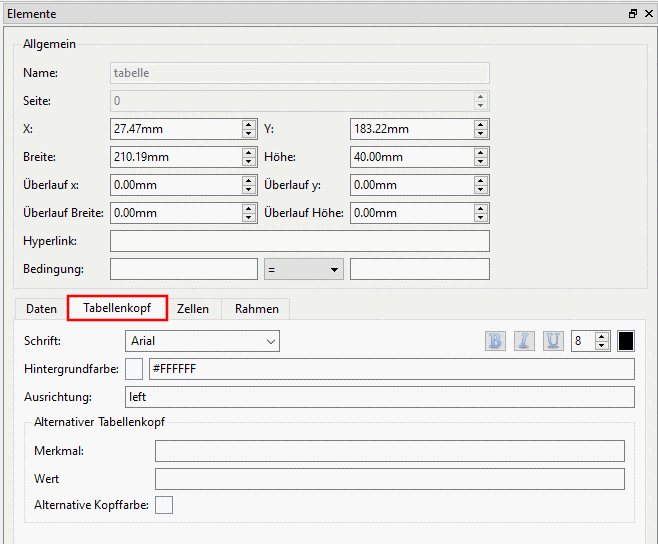

Registerseite Tabellenkopf [Table header]:
- Schrift [Font]:
  Für die Gestaltung der Schrift im Tabellenkopf stehen Einstellungsoptionen wie Schriftart [Font] (siehe auch Abschnitt 10.4.5, „ Text “), Schriftgröße [Font size], Schriftfarbe, fett [bold], Kursiv [italics] und unterstrichen zur Verfügung.
- Hintergrundfarbe [Background color]:
  Beispiel für grauen Hintergrund:
```
#C8C8C8
```

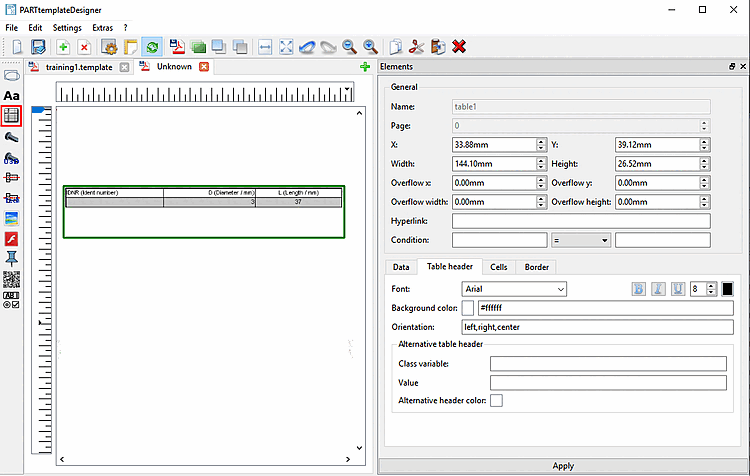

- Ausrichtung [Orientation]: left | right | center
  Tragen Sie im Eingabefeld einen gewünschten Wert ein, wenn Sie für alle Zellen im Tabellenkopf dieselbe Ausrichtung wünschen.
  Ansonsten tragen Sie für jede Spalte kommasepariert einen eigenen Wert ein.

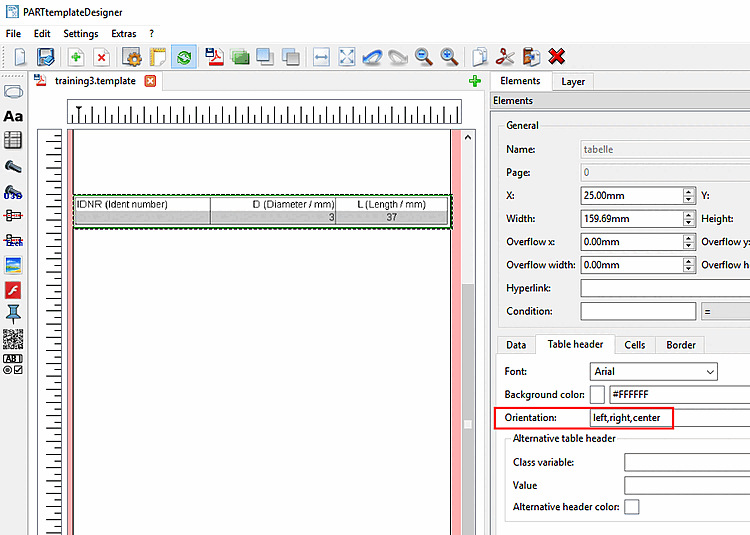

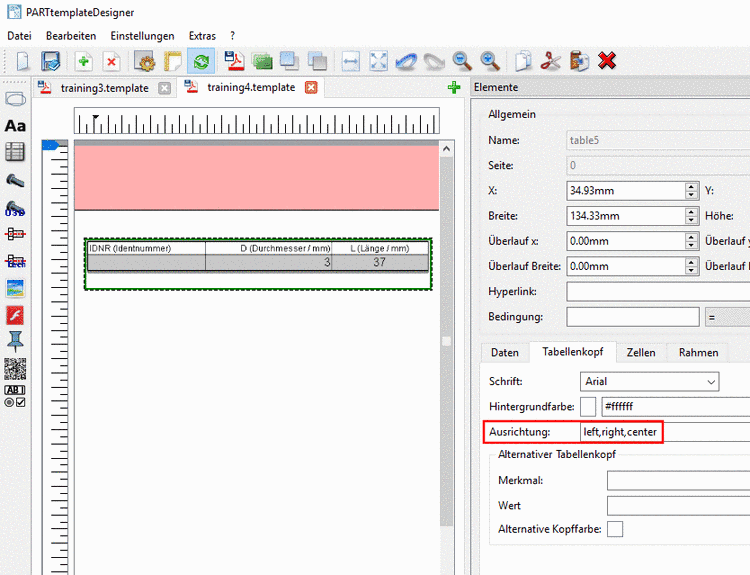

  Hier im Beispiel wurde "left", "right" und "center" eingetragen.
- Alternativer Tabellenkopf [Alternative table header]:
  Die Option kann zusammen mit Zeilen und Spalten vertauschen [Switch rows and columns] eingesetzt werden.
  - Merkmal [Class variable] / Wert [Value]: Merkmal und Wert müssen beide als Media Variablen angelegt sein. Diese können Sie entweder im Media Editor [Media editor] (siehe Abschnitt 10.6.1, „Media Variablen anlegen / editieren“) oder in PARTproject (Abschnitt 5.9.17.1, „Media Variable in PARTproject anlegen “) anlegen.
    Geben Sie die Variablennamen in den Eingabefeldern an (z.B. "$Variable_Headline."). Siehe folgende Abbildung.
  - Alternative Kopffarbe [Alternative header color]: Bestimmen Sie die Farbe für den Tabellenkopf.

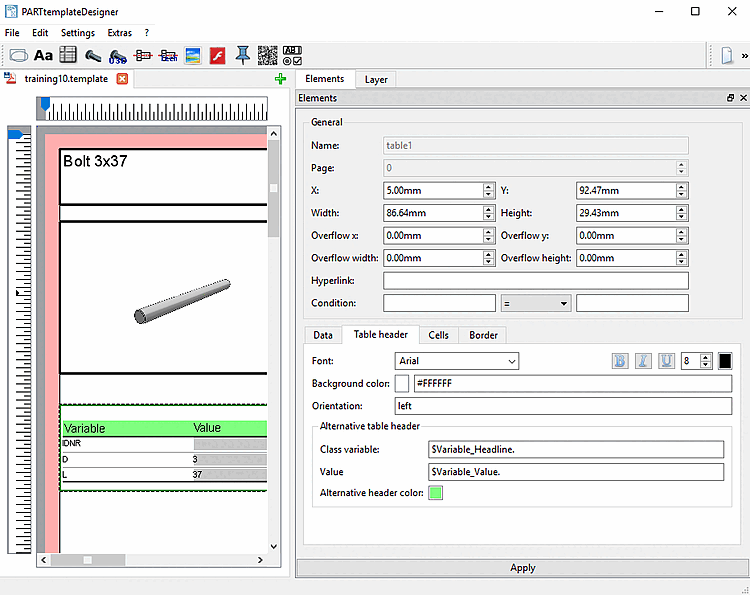

  Zellen vertauscht und mit alternativem Tabellenkopf

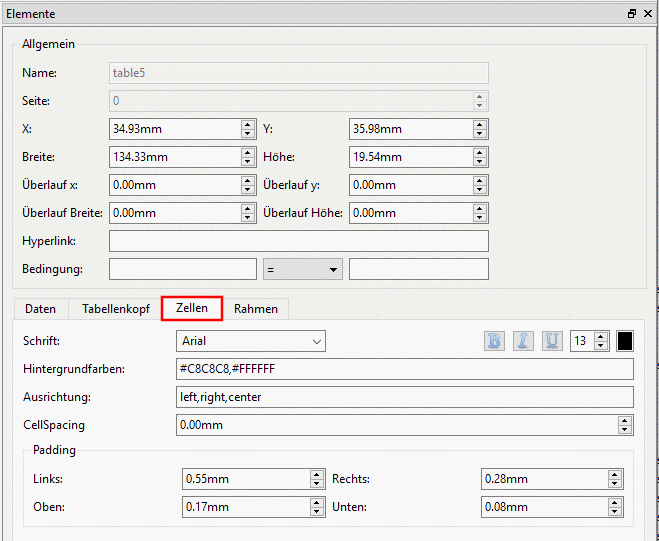

Registerseite Zellen [Cells]:
- Schrift [Font]: Für die Gestaltung der Schrift in den Zellen stehen Einstellungsoptionen wie Schriftart [Font] (siehe auch Abschnitt 10.4.5, „ Text “), Schriftgröße [Font size], Schriftfarbe, fett [bold], Kursiv [italics] und unterstrichen zur Verfügung.
- Hintergrundfarben [Background colors]:

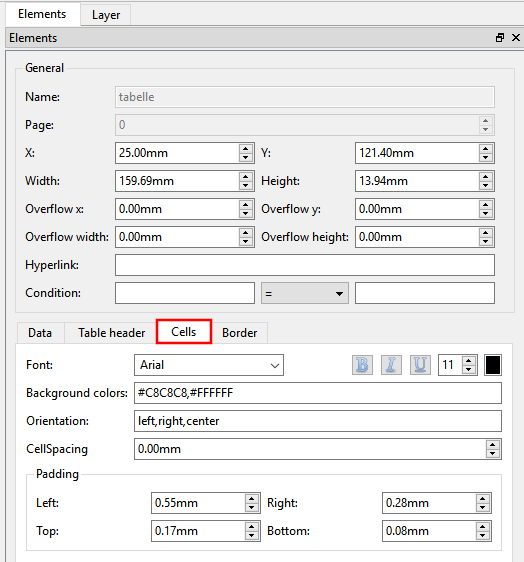

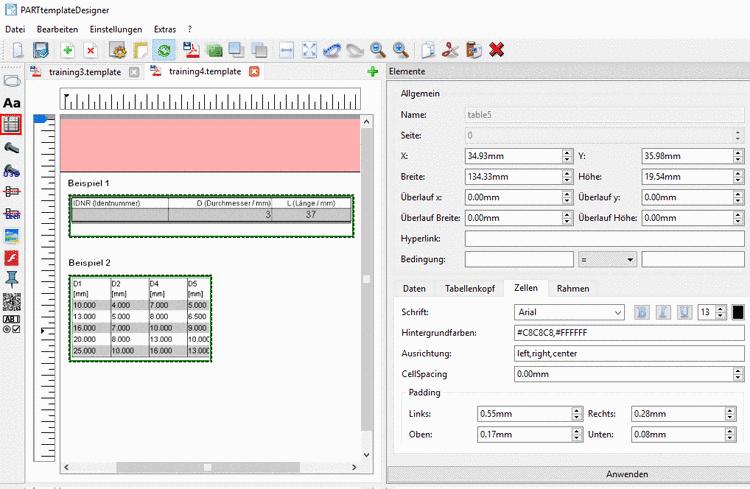

  Sie können den Farbcode einer einzelnen Farbe angeben, aber auch zwei, dann wird im Tabellenkörper die Hintergrundfarbe der Zeilen abgewechselt (vgl. folgende Abbildungen).
```
#C8C8C8,#FFFFFF
```

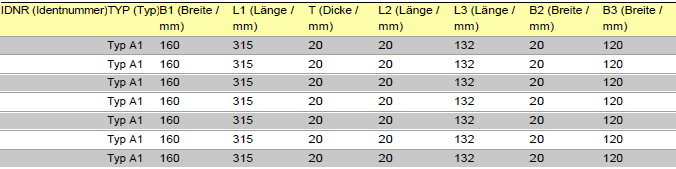

  Beispieltabelle mit abwechselnd grauen und weißen Zeilen
- Ausrichtung [Orientation]: vgl. derselbe Punkt unter Tabellenkopf [Table header]
- CellSpacing: Abstand zwischen Tabellenzellen
- Breite [Width]:
  - Auto: Gleichemäßige Verteilung der Spalten
  - Manuell: Der Benutzer kann die Breite für jede Spalte individuell setzen. Die einzelnen Werte sind kommasepariert einzutragen.

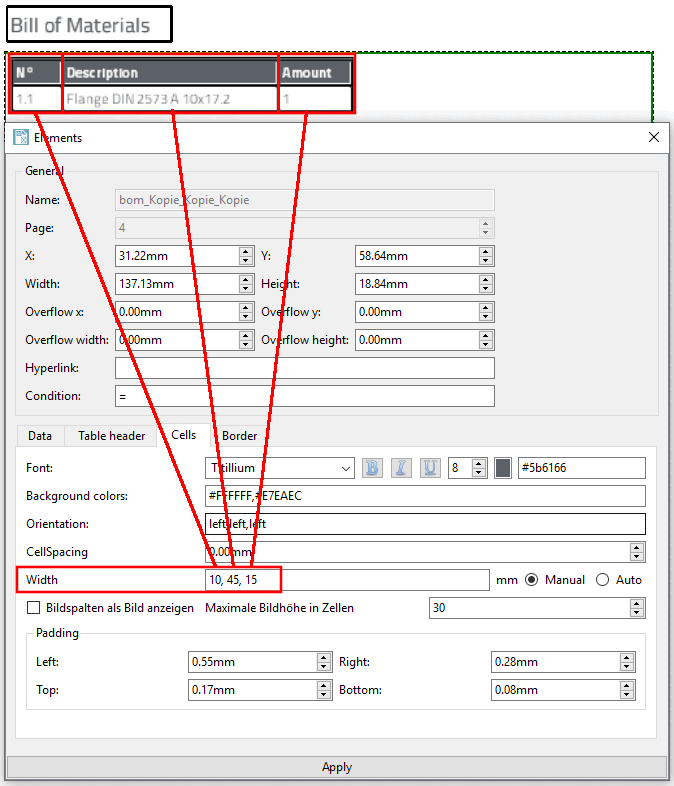

  Spaltenbreite manuell
- Bilder in Tabelle anzeigen [Show pictures in table]:
  Bei deaktivierter Funktion wird der zum Bild gehörende Text angezeigt; wenn kein Text vorhanden ist, wird eine leere Zeile angezeigt.

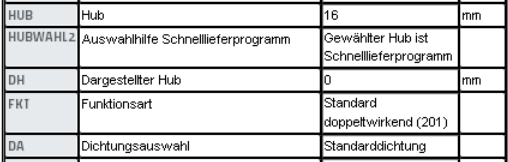

  Aktiviert

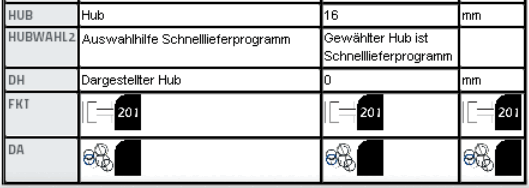

  Deaktiviert
- Padding: Seitenabstand innerhalb Tabellenzellen zwischen Rand und Zellinhalt

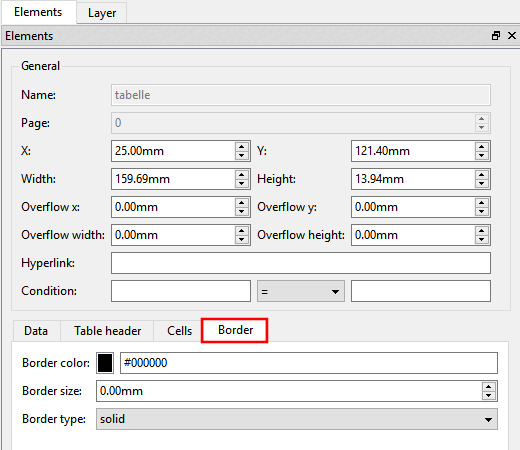

Registerseite Rahmen [Border]:
- Rahmenfarbe [Border color]:
- Rahmenstärke [Border size]:
- Rahmentyp [Border type]: Standard ist "durchgezogen" (solid). Sie können im Listenfeld aus einer Vielzahl weiterer Optionen wie z.B. "gestrichelt" auswählen.

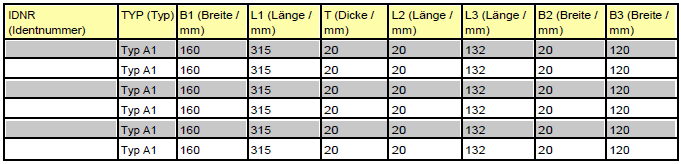

Beispieltabelle: Layout definiert über Rahmenfarbe [Border color], Rahmenstärke [Border size], Rahmentyp [Border type]
