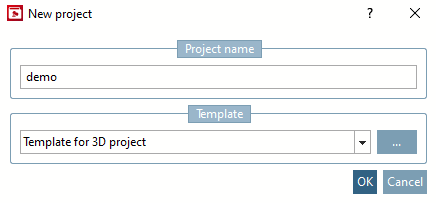

Vorlage für 3D-Projekt [Template for 3D project] (Standardvorlage für 3D-Projekte)

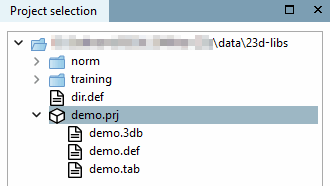

3D-Projekt

Vorlage für Assembly Konfiguration [Template for Assembly Configuration] (Standardvorlage für Assembly Konfiguration)

-> Die entsprechenden Basisdateien werden angelegt.

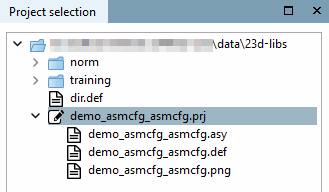

Assembly Konfiguration

Selektieren Sie *_asmcfg.asy und klicken Sie auf Bearbeiten [Edit] oder klicken Sie auf Projektebene auf den Kontextmenübefehl Mit PARTdesigner öffnen [Open with PARTdesigner].

-> Die Konfiguration wird in PARTdesigner geöffnet. Siehe Abschnitt 7.13, „Dockingfenster "Konfigurator" / "Aufbau"“.

Vorlage für 3D-Projekt Architektur mit LOG (Z-Achse oben) (LOGDEST-Variable mit Default Architektur [Architecture] als Zielmarkt)

bzw.

Vorlage für 3D-Projekt Maschinenbau mit LOG (Y-Achse oben) (LOGDEST-Variable mit Default Maschinenbau [Mechanical engineering] als Zielmarkt)

Mit Wahl einer dieser beiden Vorlagen werden Basisvariablen zur LOG-Steuerung mit entsprechenden Werten automatisch angelegt. Ganz grundsätzlich lässt sich sagen: Wenn Sie ein Modell mehrfach in unterschiedlichen Detaillierungsgraden bereitstellen möchten, wählen Sie eine dieser Vorlagen (Zielmarkt Architektur [Architecture] oder Maschinenbau [Mechanical engineering]).

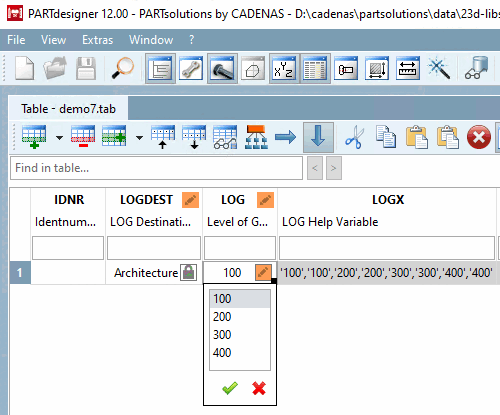

LOGDEST = Architektur [Architecture]

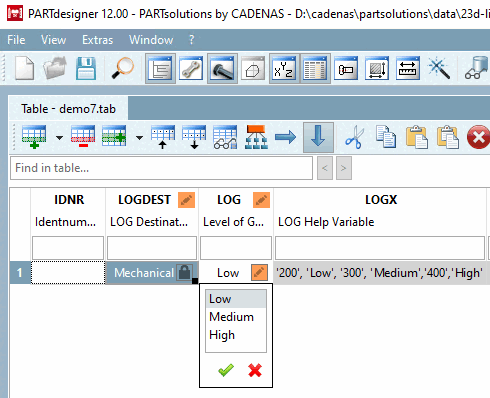

LOGDEST = Maschinenbau [Mechanical engineering]

Details hierzu finden Sie unter Abschnitt 5.9.4.3.5, „Beispiel: Besonderheiten für Projekterstellung insbesondere in Architektur / BIM Katalogen “.

Alternativ können Sie per Durchsuchen Schaltfläche ... die Vorlage bestimmen. (Ablageordner von Vorlagen ist $CADENAS_SETUP\prjtmpl\default.)

Vorlage für Categories-Projekt [Template for categories project]: Siehe Abschnitt 5.12.3.2, „Klassifikation (By Categories) - (By Countries) - (By Functionality)“ und Abschnitt 3.2.15, „ Klassifizierung nach Kategorie / Alphabet / Vertriebsland “.

Vorlage für Copyright-Projekt [Template for copyright project]: Siehe Abschnitt 3.2.19, „ Copyright Projekt “.

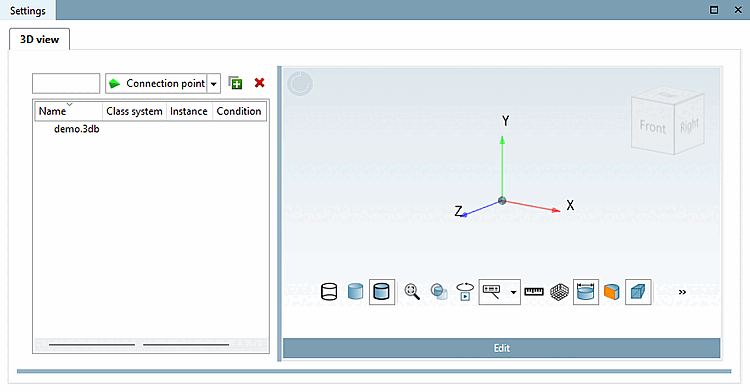

*.3db: Nach Selektion wird unter Projekt bearbeiten [Edit project] eine leere 3D-Vorschau angezeigt. Mit Bearbeiten [Edit] öffnen Sie PARTdesigner zur Erstellung des 3D-Modells. Siehe Kapitel 7, PARTdesigner .

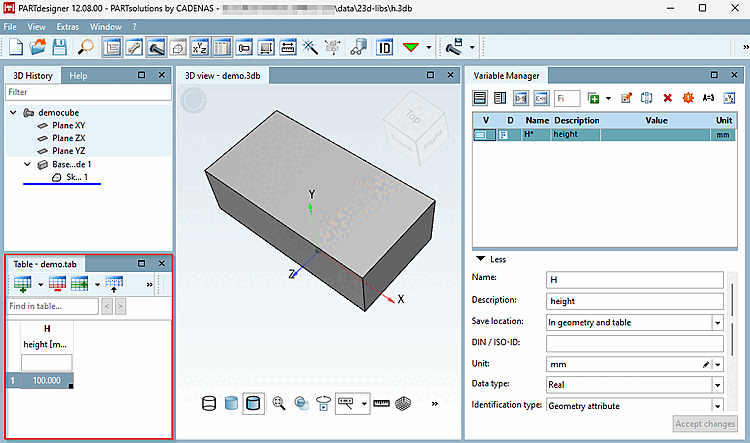

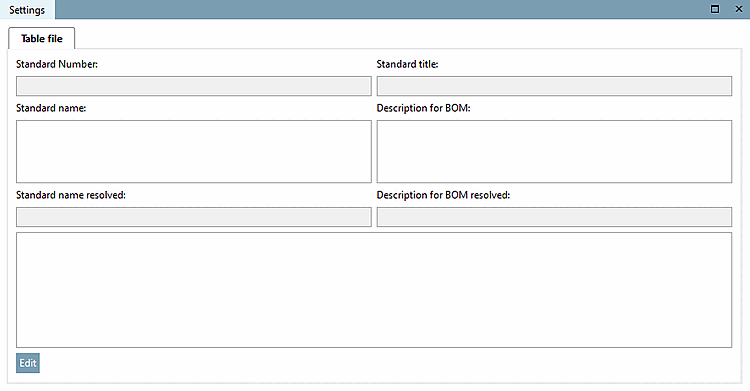

*.tab: Nach Selektion werden unter Projekt bearbeiten [Edit project] noch leere Projektdetails angezeigt. Mit Bearbeiten [Edit] öffnen Sie PARTdesigner zur Erstellung der Sachmerkmalstabelle. Siehe Kapitel 7, PARTdesigner .

*.def: Übersetzungsdatei, PARTproject öffnet die Registerseite Übersetzung [Translation].

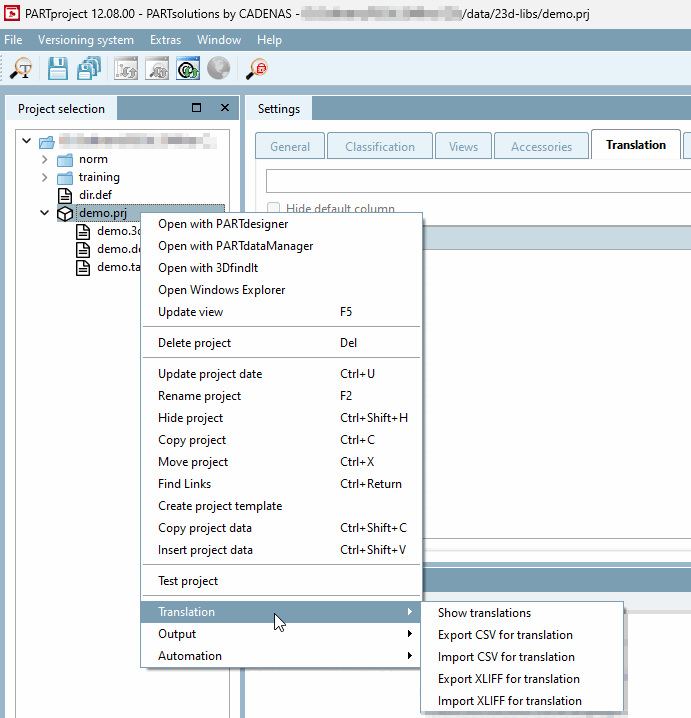

Zur Erstellung und Auswertung von Übersetzungen verwenden Sie auf der Projektdatei den Kontextmenübefehl Übersetzung [Translation]. Siehe Abschnitt 5.8.2.1.14, „ Übersetzung “.
