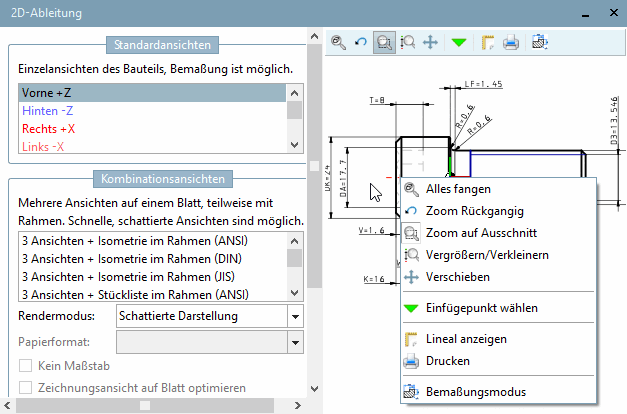

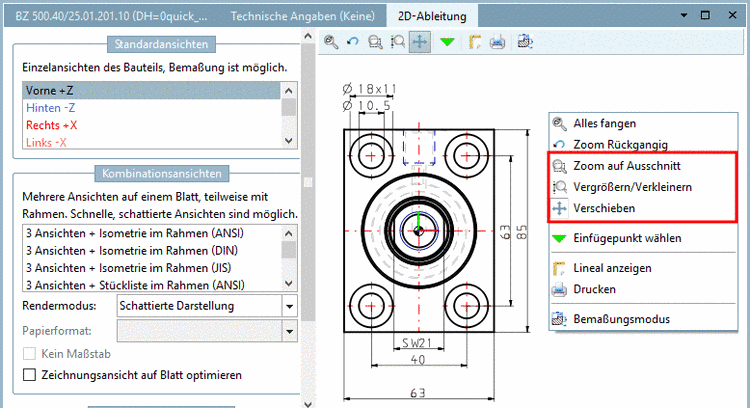

Mit Alles fangen bringen Sie die Darstellung des Bauteils auf ein ausgewogenes Maß. Das Bauteil ist groß genug sichtbar, ragt dennoch bei Drehungen nicht über das 3D-Ansichts-Fenster. Ist die Option Exakter Zoom eingestellt (siehe Abschnitt 3.3.8.4.1, „Bedienung“), vergrößert sich die Darstellung innerhalb des Fensters maximal.

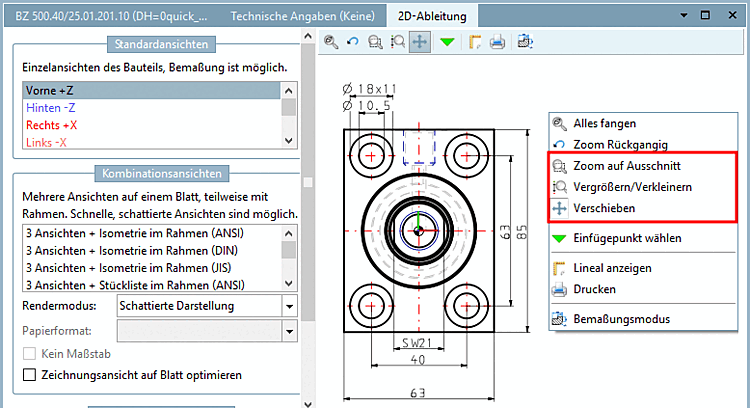

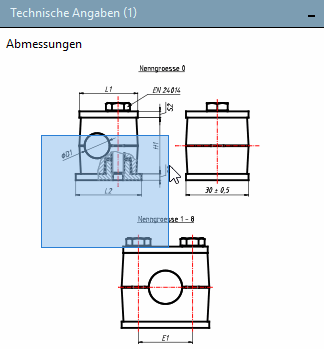

Zoom auf Ausschnitt | Vergrößern/Verkleinern | Verschieben
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/partsolutions_user/doc/images/note.png)
Hinweis Die grundsätzliche Maustastenbelegung erfolgt unter PARTdataManager - > Extras -> Einstellungen... -> 3D-Einstellungen -> Maus und Tastatur. Detaillierte Informationen hierzu finden Sie unter Abschnitt 3.3.8.4.2, „Maus- und Tastaturbelegungen“.

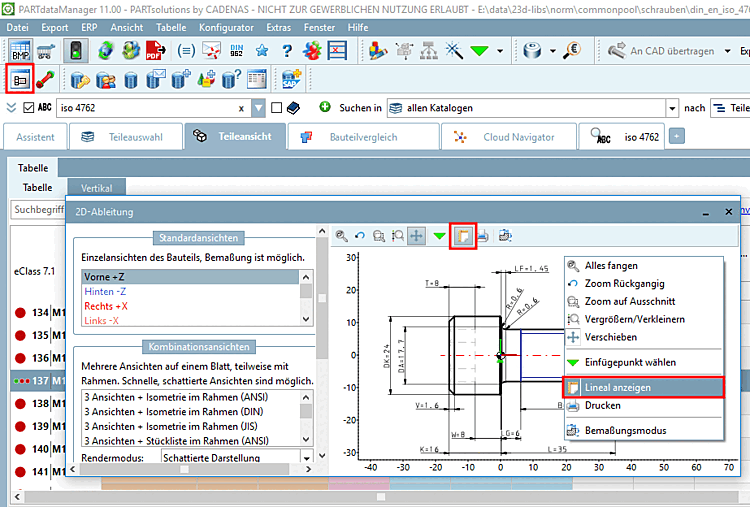

Per Kontextmenübefehl können Sie die Belegung der linken Maustaste ändern.
Schalten Sie die Option mit Klick auf den Menüpunkt an.
Sobald Sie die Maus über einen möglichen Einfügepunkt führen, erscheint der Fang. Bestätigen Sie die Wahl mit einem Einfachklick.
-> Der Einfügepunkt wird mit einem grünen Pfeil dargestellt.
Schalten Sie die Option durch Wahl eines anderen Menüpunktes wieder aus.
Informationen zum Thema Einfügepunkt finden Sie auch unter Kapitel 7, PARTdesigner in eCATALOGsolutions - Handbuch und Kapitel 9, Konfigurator in eCATALOGsolutions - Handbuch.

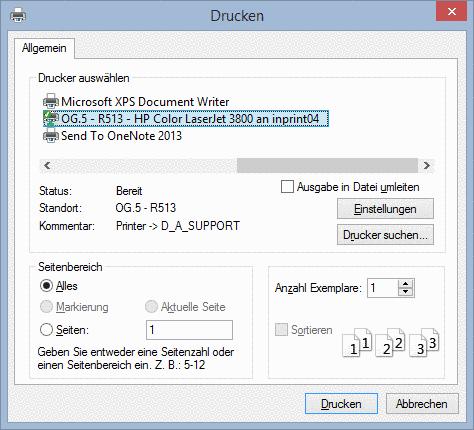

Sie haben die Möglichkeit, einen Ausdruck der 3D-Ansicht des Bauteils / der Baugruppe erstellen zu lassen.

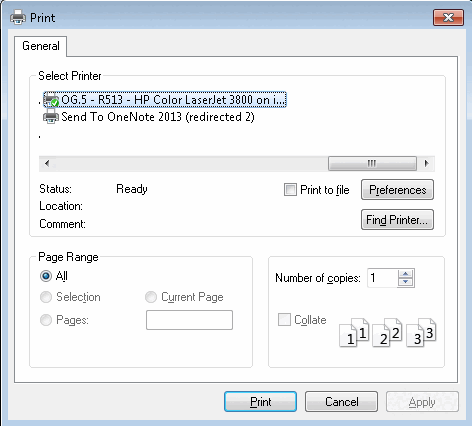

Mit Klick auf den Befehl öffnet sich der entsprechende Einstellungsdialog des Betriebsystems.
| Hinweis |
|---|---|
Die einzelnen Parameter von Bemaßungen werden jeweils im Dockingfenster Element editieren angezeigt. Details zu den einzelnen Werkzeugen und deren Parametern finden Sie im Folgenden. | |
Der Bemaßungsmodus kann auf verschiedene Weise erreicht werden:

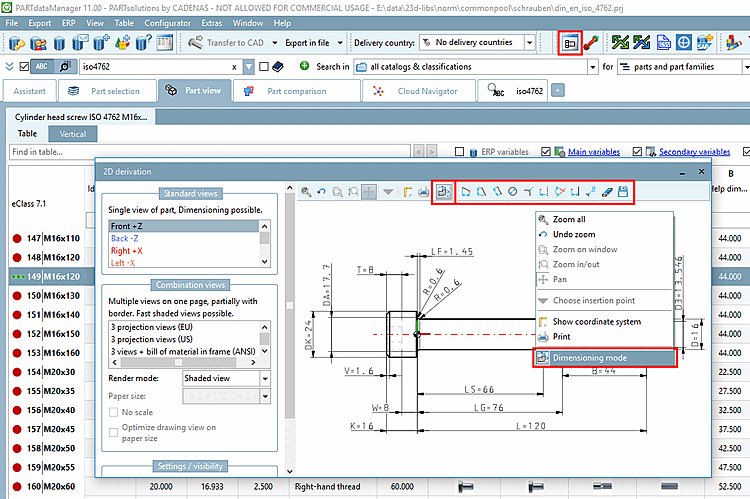

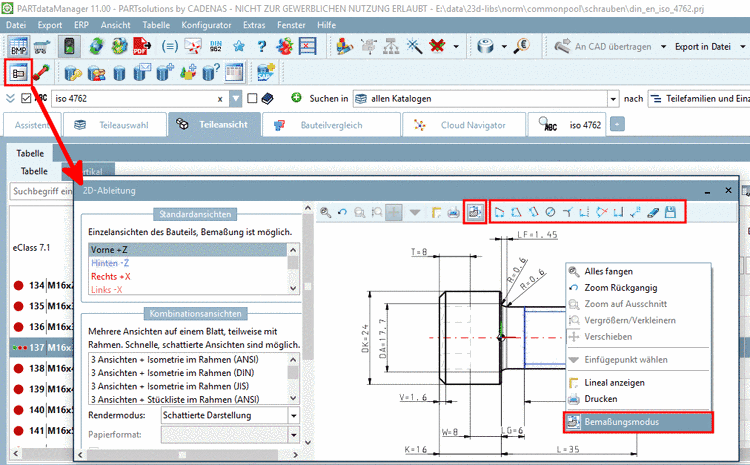

Via PARTdataManager -> Schaltfläche 2D-Ableitung -> Dockingfenster 2D-Ableitung -> Kontextmenübefehl Bemaßungsmodus oder alternativ per Icon Bemaßungsmodus

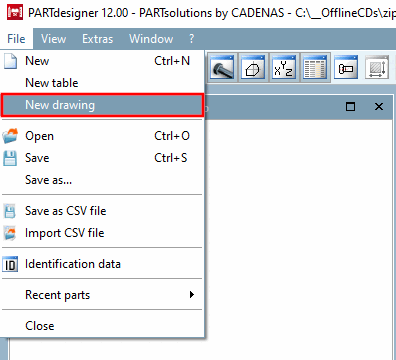

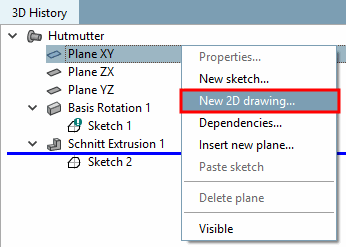

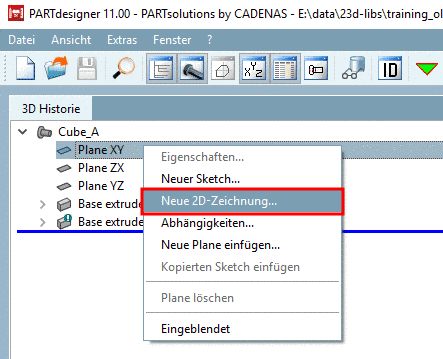

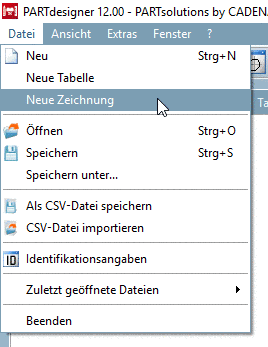

.Via PARTdesigner -> Dockingfenster 3D Historie -> Kontextmenü Plane -> Neue 2D-Zeichnung...
-> Eine Ansicht mit Sketch Historie und Sketcher wird geöffnet.

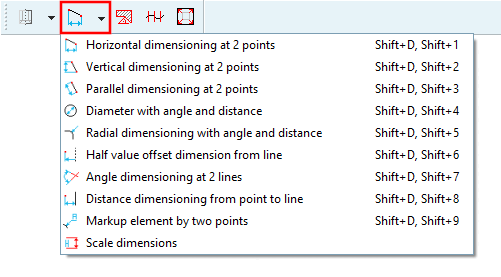

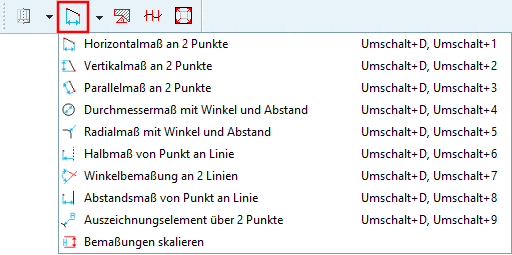

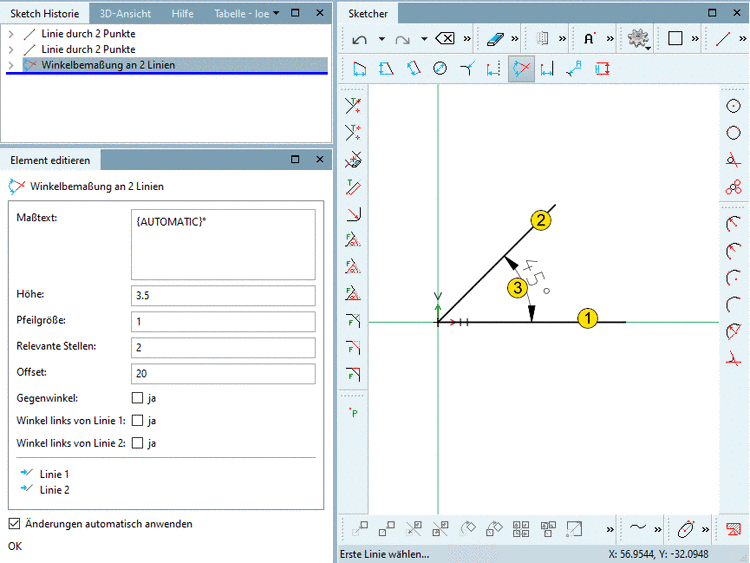

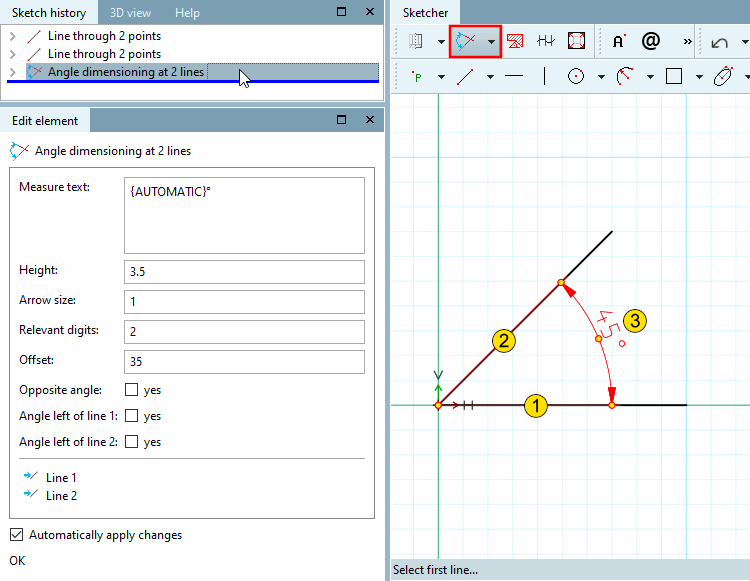

Im Folgenden sind die einzelnen Werkzeuge/Funktionen im Bemaßungsmodus erläutert:

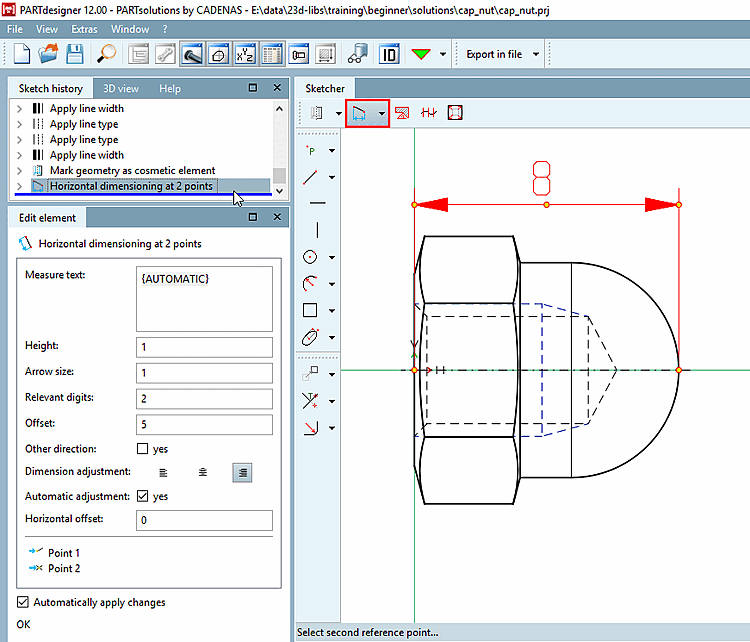

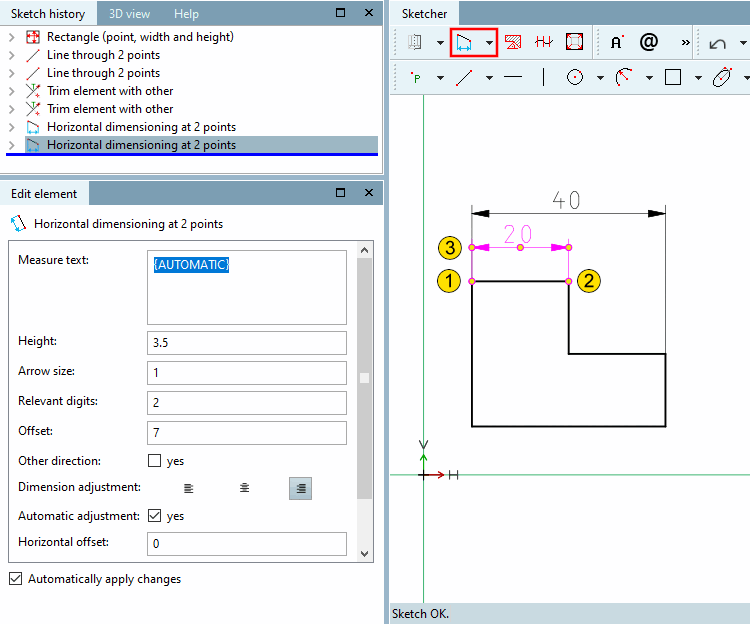

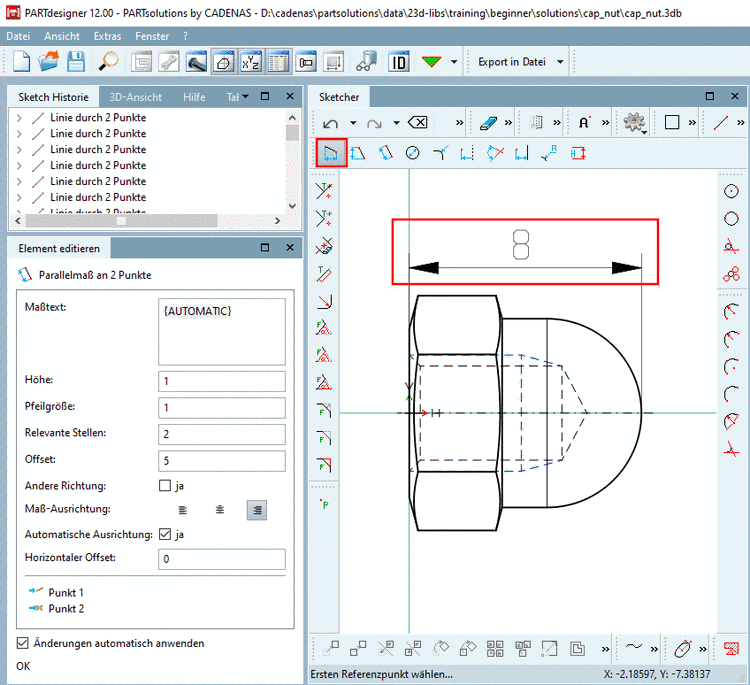

Maßposition oder Basismaß wählen...: Ziehen Sie die Bemaßungslinie an die gewünschte Position.

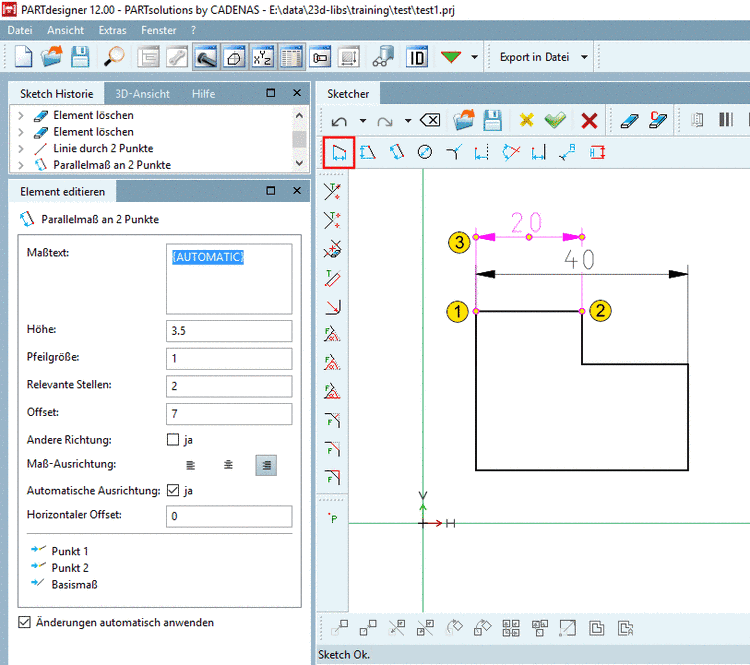

Geht es um mehrere Bemaßungen, die mit immer gleichem Offset aneinandergereiht werden sollen, dann klicken Sie zuerst auf ein Basismaß und dann erst auf die gewünschte Position. In diesem Fall bezieht sich der Offset auf das Basismaß und nicht auf die zu bemaßende Linie selbst. Verändert sich ein Basismaß, werden die darauf basierenden Maße automatisch ebenfalls geändert.
Passen Sie bei Bedarf im Dockingfenster Element editieren die Werte der einzelnen Parameter an:
Per Default erscheint in geschweifter Klammer "{AUTOMATIC}".
"AUTOMATIC" verwendet den aktuellen Wert aus der Geometrie.

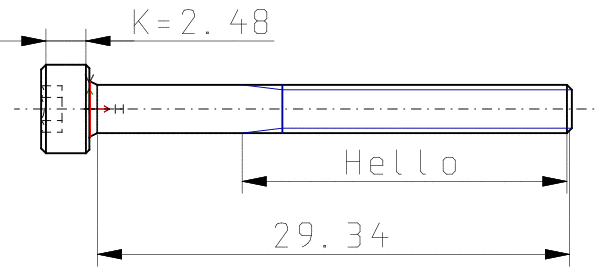

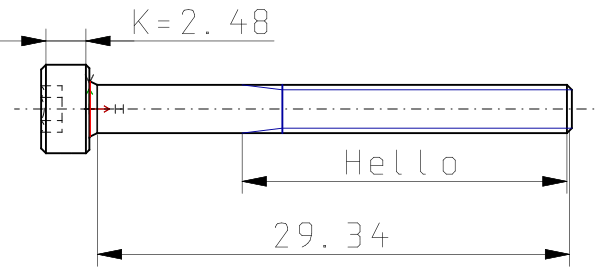

Bilden Sie den Maßtext statisch oder dynamisch oder gemischt statisch-dynamisch.
Relevante Stellen: Hiermit legen Sie die Nachkommastellen von Maßtext fest.
Andere Richtung: Die Bemaßungslinie wird auf der anderen Seite des Objekts positioniert.
Horizontaler Offset: Bestimmt die horizontale Verschiebung des Maßtextes vom Mittelpunkt aus.

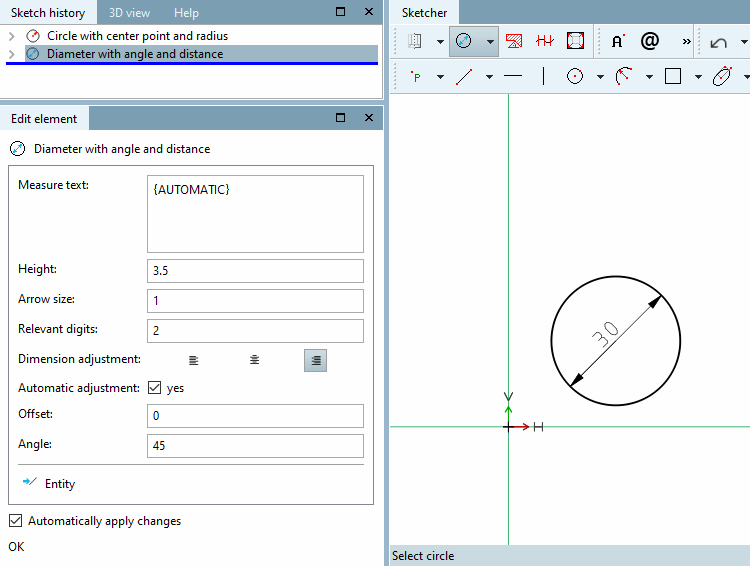

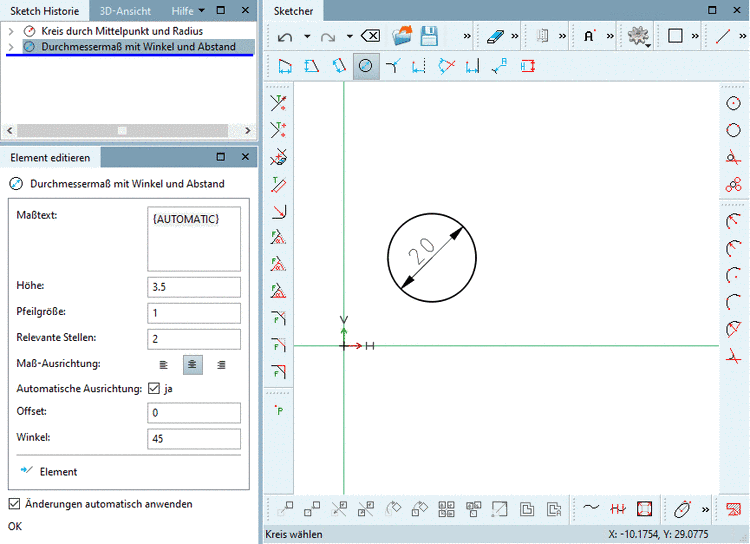

Durchmessermaß mit Winkel und
AbstandKreis wählen: Klicken Sie auf den zu bemaßenden Kreis. --> Die Bemaßungslinie erscheint.
Maßposition wählen: Positionieren Sie die Bemaßung (innerhalb oder außerhalb des Kreises).
Variante 1: Fixieren Sie den Winkel der Linie durch einfachen Mausklick. Ziehen Sie anschließend die gesamte Bemaßung auf die gewünschte Position und legen Sie sie per Mausklick fest.
Variante 2: Fixieren Sie Winkel und Position der Bemaßung per Mausdoppelklick in einem Schritt.
Passen Sie die Bemaßung ggf. im Dockingfenster Element editieren über die Eingabefelder an.

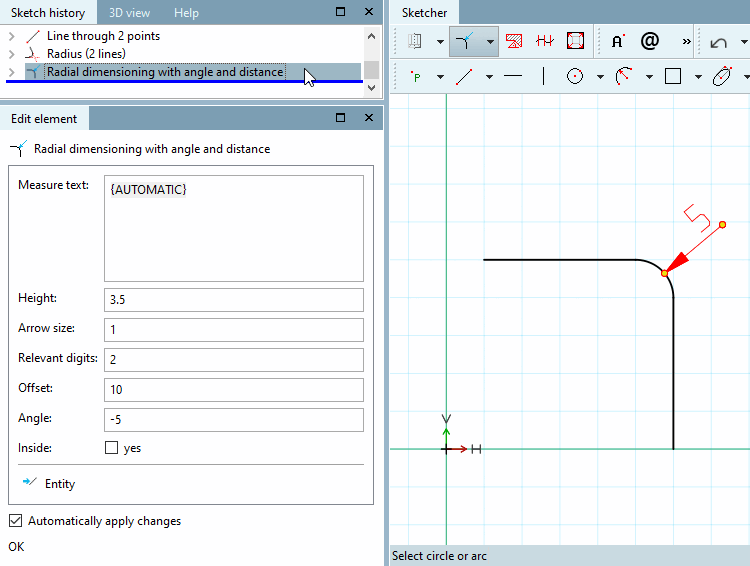

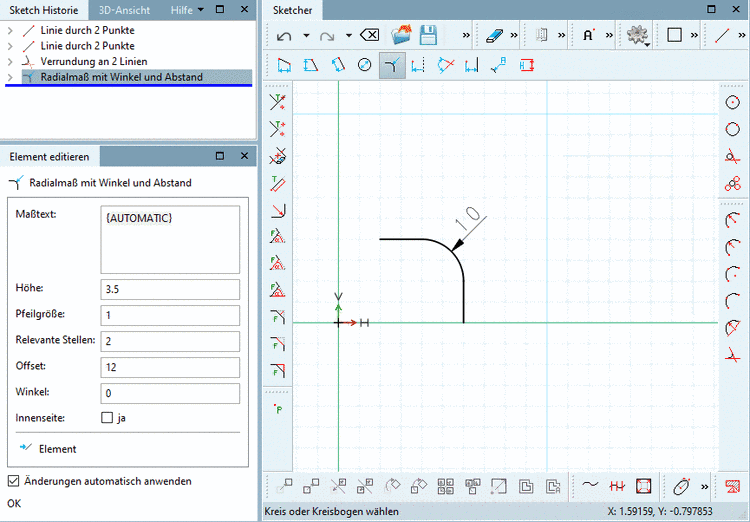

Radialmaß mit Winkel und AbstandAngabe des Radius' eines Kreises oder Kreisbogen
Maßposition wählen: Positionieren Sie die Bemaßung und fixieren Sie diese mit einem Mausklick.
Passen Sie die einzelnen Parameter der Bemaßung ggf. im Dockingfenster Element editieren über die Eingabefelder an.
Sie können beispielsweise den Winkel der Bemaßung anpassen. Bei einem Kreissegment ist 0° auf der Winkelhalbierenden des Kreissegments.

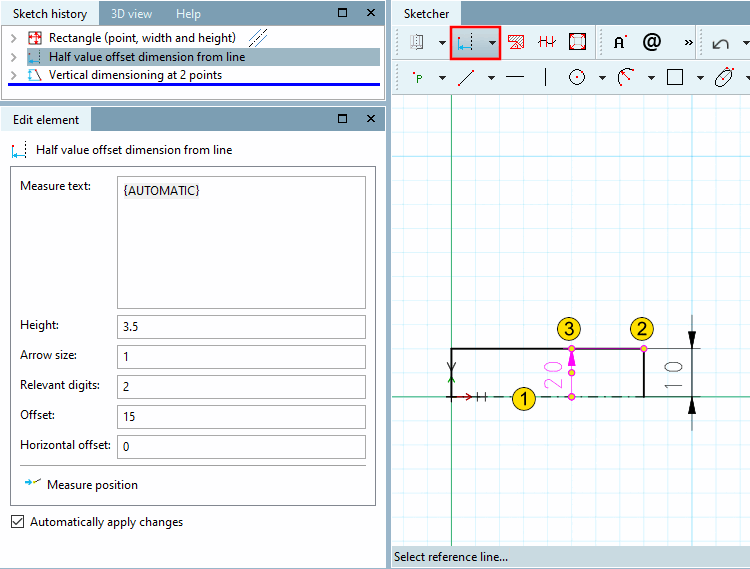

Bezugslinie wählen...: Klicken Sie auf die Bezugslinie (Rotationsachse).
Maßpunkt wählen...: Klicken Sie auf den Punkt, dessen Abstand zur Bezugslinie bemaßt werden soll.
Maßposition oder Basismaß wählen...: Klicken Sie im freien Raum auf einen Punkt, der in etwa den gewünschten Offset zum Punkt widergibt.
Geht es um mehrere Bemaßungen, die mit immer gleichem Offset aneinandergereiht werden sollen, dann klicken Sie zuerst auf ein Basismaß und dann erst auf einen Punkt im freien Raum. In diesem Fall bezieht sich der Offset auf das Basismaß und nicht auf den Punkt.

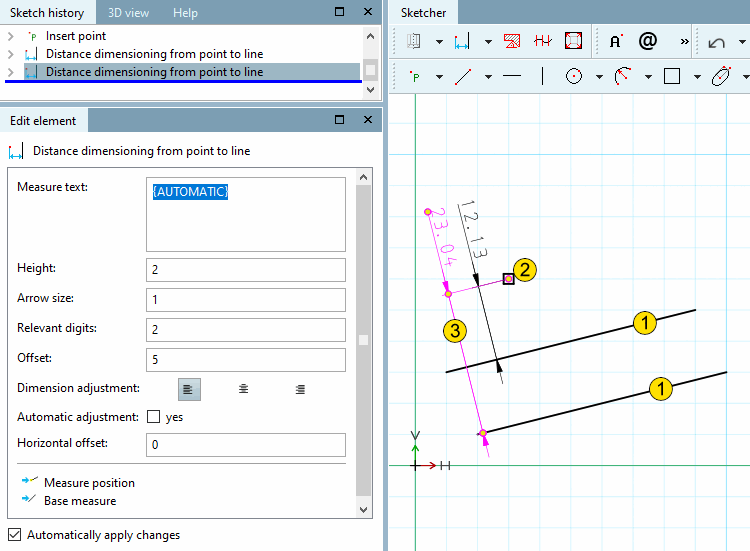

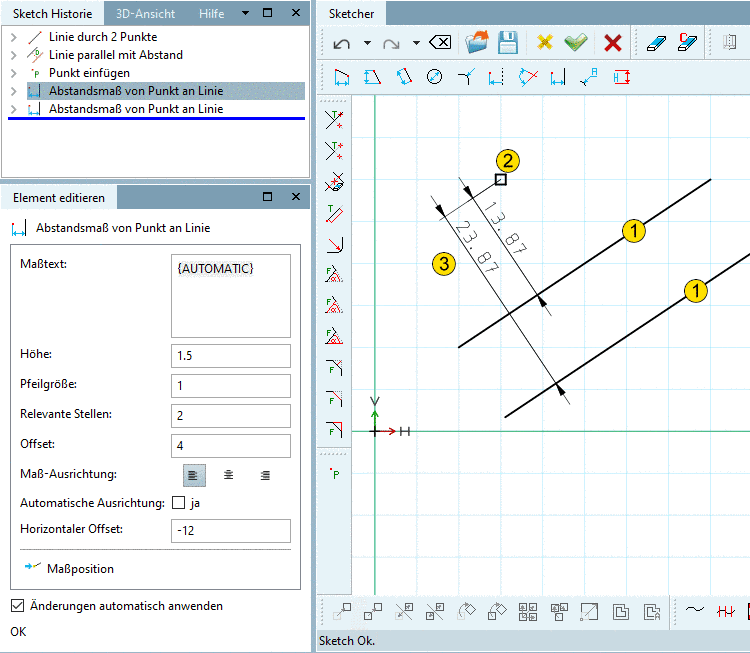

Abstandsmaß von Punkt an LinieMaßpunkt wählen...: Klicken Sie auf den Punkt, dessen Abstand zur Bezugslinie bemaßt werden soll.
Maßposition oder Basismaß wählen...: Klicken Sie im freien Raum auf einen Punkt, der in etwa den gewünschten Offset zum Punkt widergibt.
Geht es um mehrere Bemaßungen, die mit immer gleichem Offset aneinandergereiht werden sollen, dann klicken Sie zuerst auf ein Basismaß und dann erst auf einen Punkt im freien Raum. In diesem Fall bezieht sich der Offset auf das Basismaß und nicht auf den Punkt.

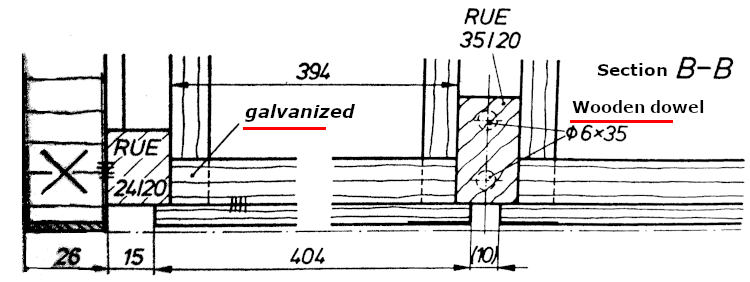

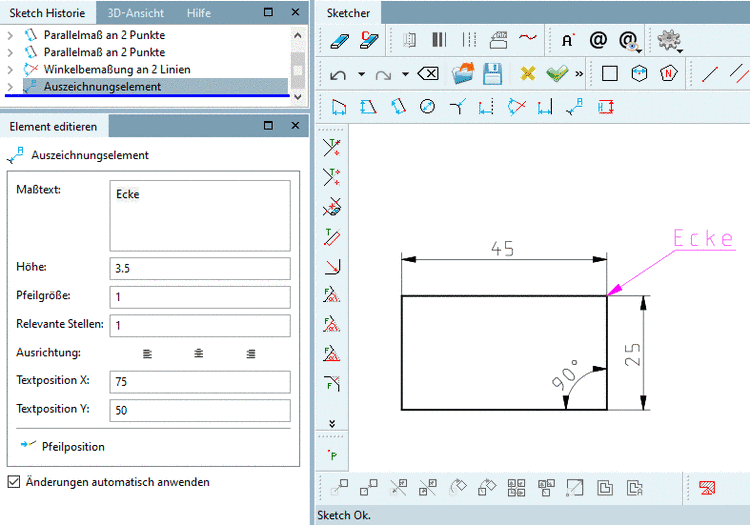

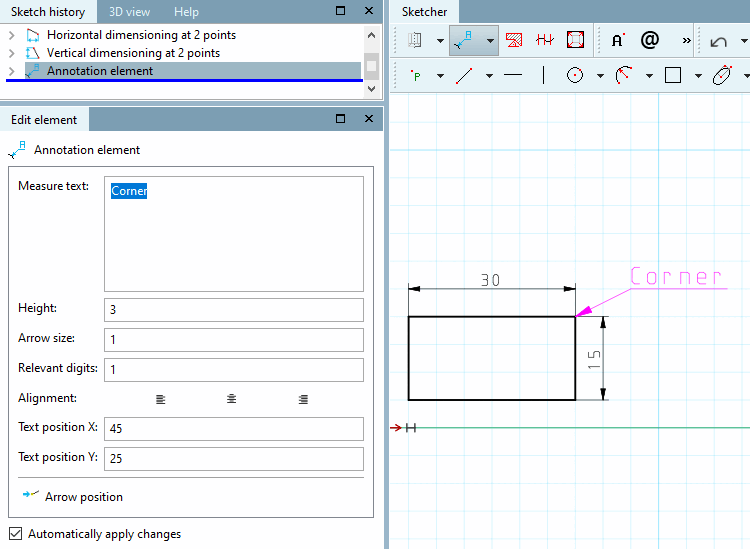

Auszeichnungselement über 2

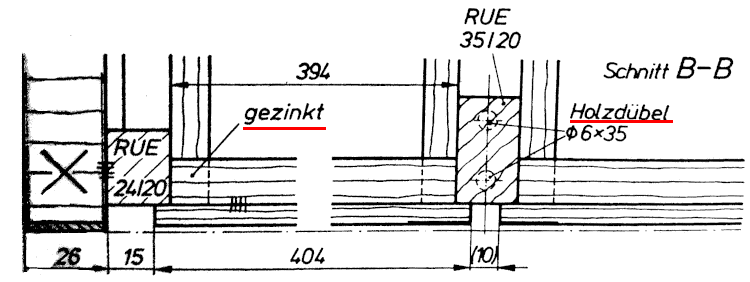

PunkteDiese Auszeichnungselemente sind Teilnotationen und können vielseitig verwendet werden.

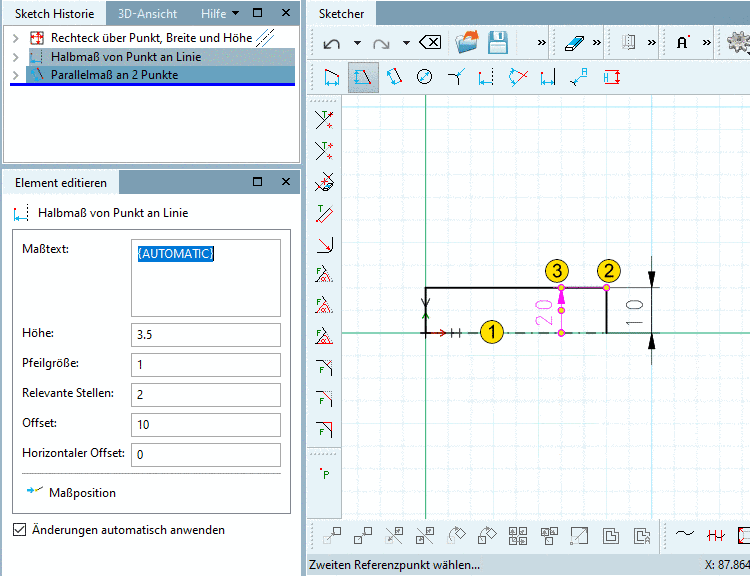

![Die Zeichnung zeigt zur Verdeutlichung einmal das Maß zwischen Rotationsachse und zu bemaßender Linie (rechts [Standard Vertikalmaß]) und einmal das Halbmaß (links [doppelter Wert]).](https://webapi.partcommunity.com/service/help/latest/pages/de/partsolutions_user/doc/resources/img/id3309.png)
Im PARTdataManager stehen die beiden folgenden Werkzeuge in der Bemaßung-Toolbar zur Verfügung, im PARTdesigner in der Standard-Toolbar.
Wenn Sie den Cursor über eine Bemaßung führen, erscheint diese in roter Farbe.
Kontextmenü: Bei Klick mit der sekundären Maustaste wird das Kontextmenü angezeigt.
Im PARTdataManager können Sie folgende Änderungen vornehmen:
