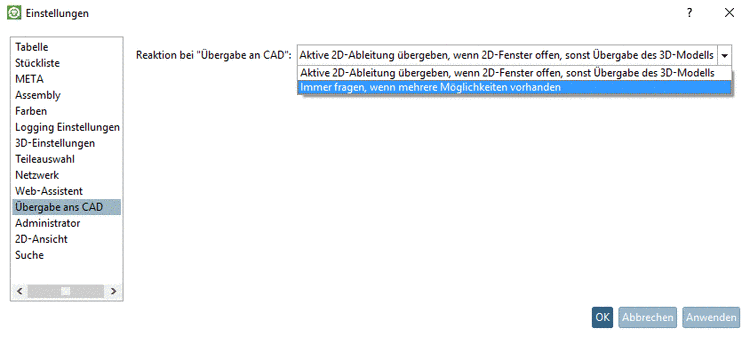

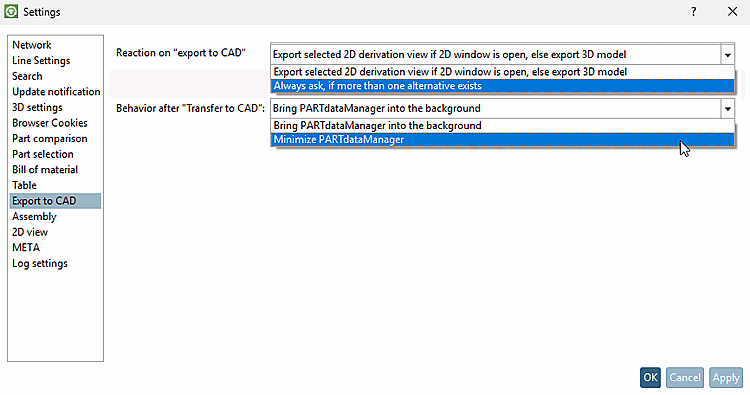

Aktive 2D-Ableitung übergeben, wenn 2D-Fenster offen, sonst Übergabe des 3D-Modells (Voreinstellung)

Bei 2D-CAD-Systemen klicken Sie zum Erstellen der 2D-Ableitung auf die Schaltfläche 2D-Ableitung.

-> Es öffnet sich das Dialogfenster 2D-Ansicht. Dort wählen Sie die gewünschte Ansicht.

Außerdem stehen verschiedene Funktionen wie beispielsweise der Bemaßungsmodus^[134] zur Verfügung. Weitere Informationen hierzu finden Sie unter Abschnitt 3.1.10.4, „Kontextmenü und Schaltflächen im Dialogfenster "2D-Ansicht"“.

Die Auswahl Technische Ansichten steht in diesem Modus nicht zur Verfügung.

Hinweis Sollte bei einem 2D-CAD die Schaltfläche An CAD übertragen geklickt werden, ohne dass zuvor eine 2D-Ableitung bestimmt wurde, wird eine Default-Ableitung übergeben.

Immer fragen, wenn mehrere Möglichkeiten vorhanden

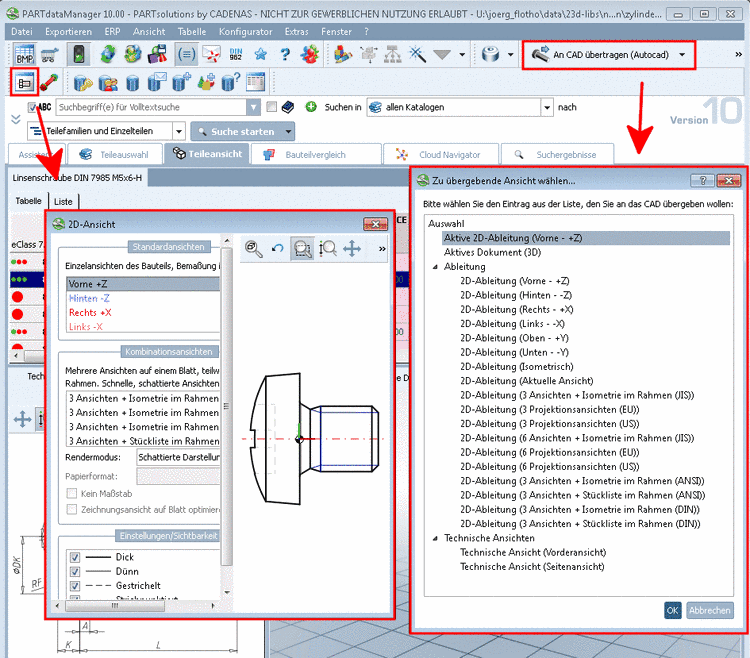

Bei 2D-CAD-Systmen bzw. CAD-Systemen mit 2D-Option öffnet sich mit Klick auf die Schaltfläche An CAD übertragen das Dialogfenster Zu übergebende Ansicht wählen... und zwar unabhängig davon, ob das Dialogfenster 2D-Ansicht (Aufruf mittels Schaltfläche 2D-Ableitung) geöffnet ist.

Wenn das Dialogfenster Zu übergebende Ansicht wählen... geöffnet ist, wird in jedem Fall die dort getroffene Auswahl übergeben (auch wenn im Dialogfenster 2D-Ansicht etwas anderes selektiert ist.

Bei einem "nur" 3D-CAD wird das Dialogfenster Zu übergebende Ansicht wählen... nicht geöffnet.

Im Dialogfenster Zu übergebende Ansicht wählen... können auch Technische Ansichten (sofern vorhanden) gewählt werden.
