Rückgängig und Wiederherstellen

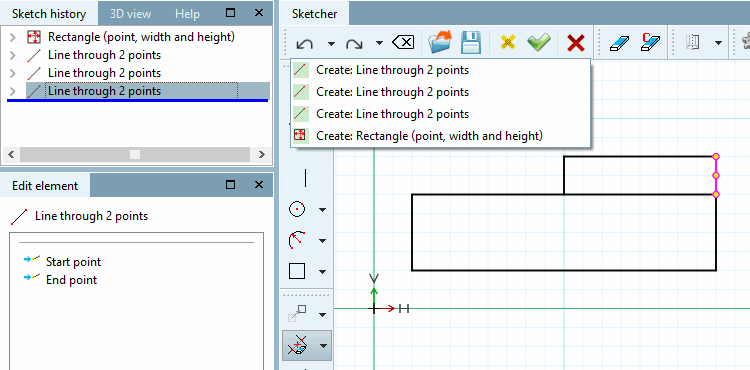

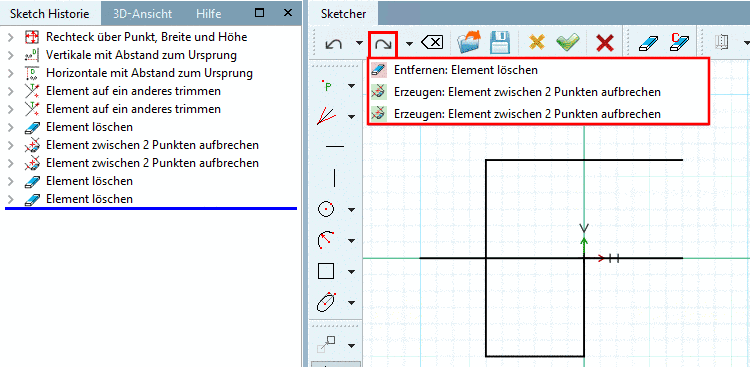

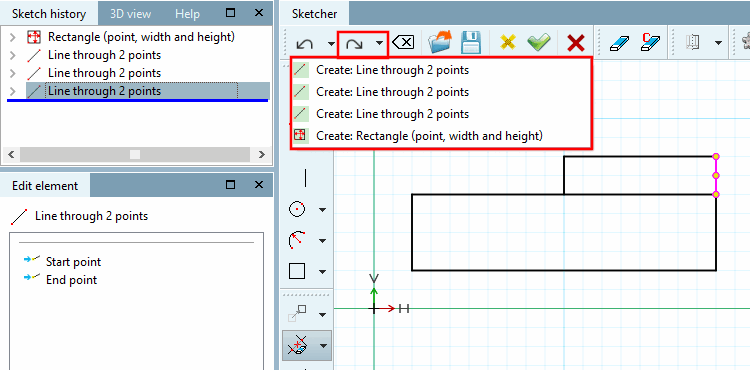

In beiden Buttons ist ein Listenfeld integriert, was die jeweils möglichen Schritte zeigt. Mit Klick auf einen Listenpunkt springen Sie automatisch auf den jeweiligen Zustand und sparen sich so möglicherweise Dutzende von Einzelschritten. (Der letzte Schritt ist oben.)

Hinweis Nach Klick auf Änderungen übernehmen ist die Historie unterhalb der Buttons vollständig geleert. In anderen Worten: nur die Schritte der laufenden Session können zurückgenommen bzw. wiederhergestellt werden.

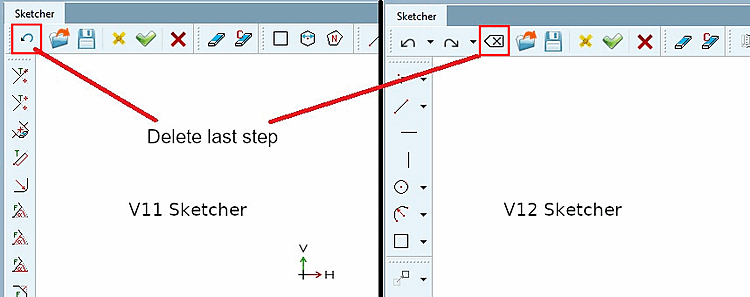

Information für Bestandskunden: Im Zuge der Umstellung von V11 auf V12 hat sich der Button für die Rücknahme eines Einzelschrittes geändert und eine Rückgängig / Wiederherstellen Funktion ist hinzugekommen.

Schritt löschen

Entfernt den zuletzt erzeugten Konstruktionsschritt aus der Sketch Historie bzw. aus der Zeichnung im Sketcher.

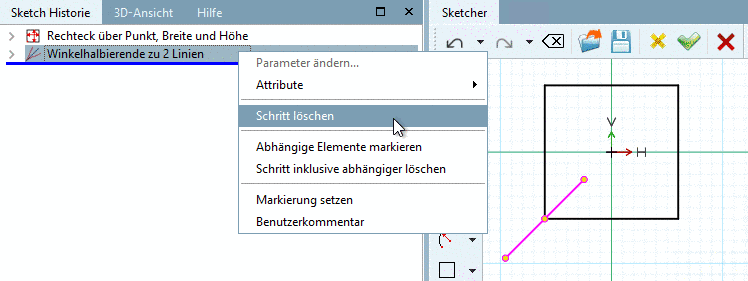

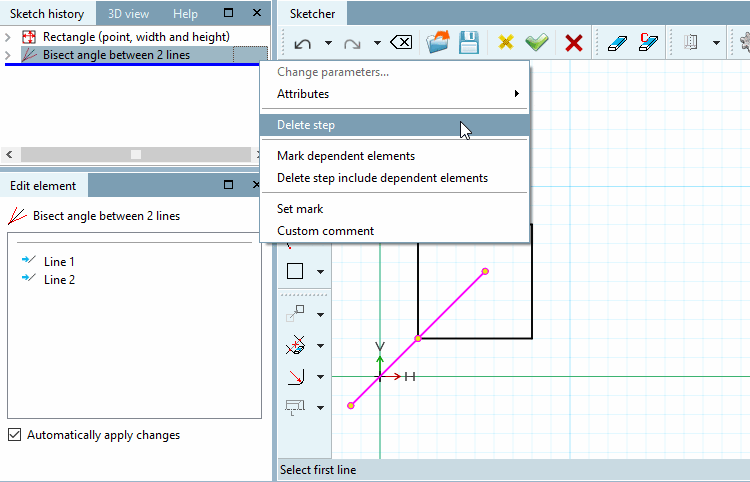

Winkelhalbierende löschen

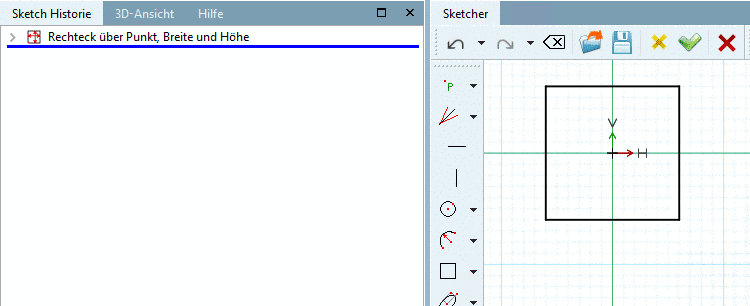

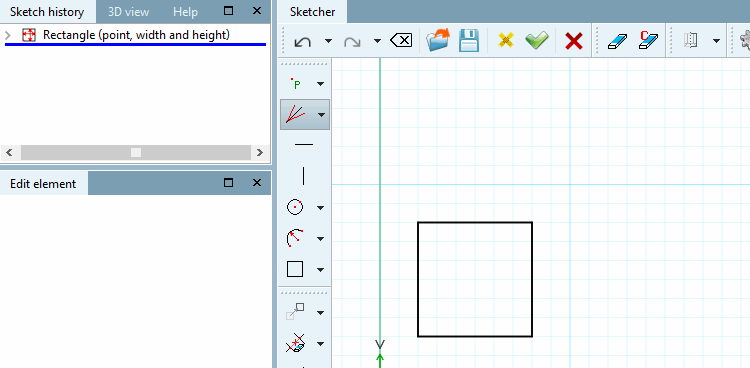

Winkelhalbierende gelöscht

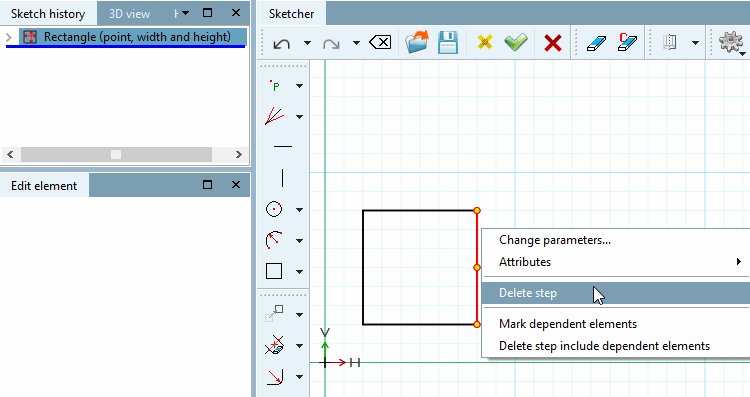

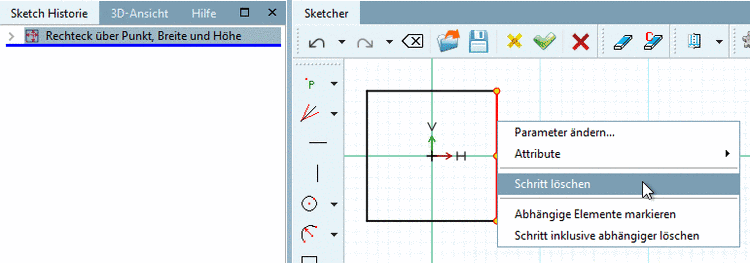

Hinweis Auch wenn Schritt löschen über einem bestimmten Element ausgeführt wird, werden alle damit verbunden Elemente, die eben zum selben Feature (Konstruktionsschritt in der Sketch Historie) gehören, gelöscht. Beispiel: Durch diese Aktion wird das ganze Rechteck gelöscht. Wenn Sie tatsächlich nur die eine Linie löschen möchten, müssen Sie Element löschen bzw. Element bedingt löschen verwenden. Siehe Abschnitt 7.9.3.3, „Löschen“.

Hinweis Der Befehl Schritt löschen kann mit Rückgängig rückgängig gemacht werden.

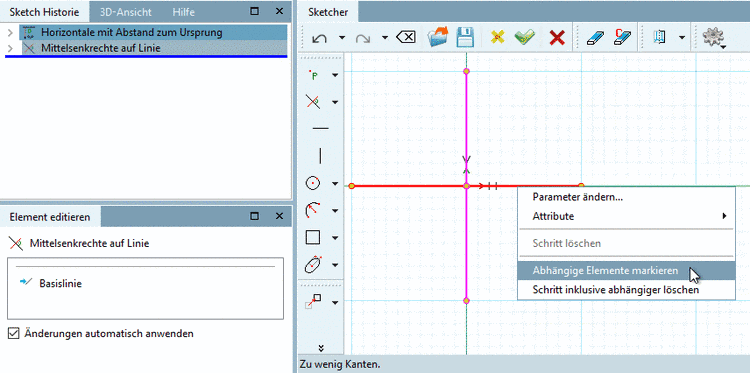

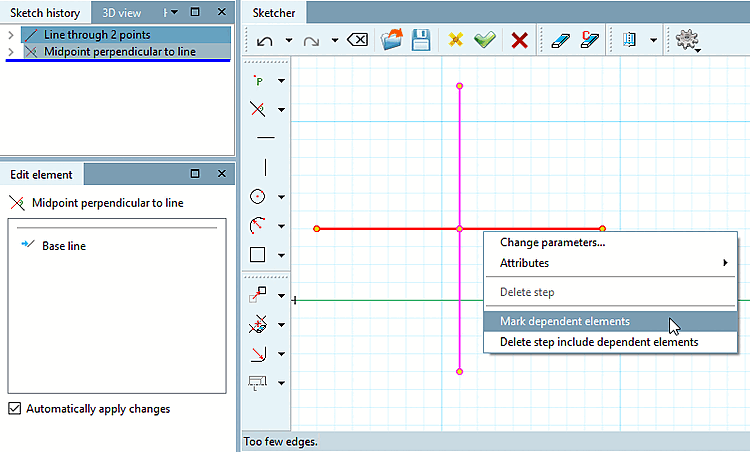

Hinweis Manchmal ist Schritt löschen deaktiviert (ausgegraut). Dies ist dann der Fall, wenn abhängige Elemente durch die Aktion ebenfalls gelöscht würden. Siehe hierzu beispielhaft Abb. „Die Mittelsenkrechte wurde auf Basis der Horizontalen errichtet.“. Sie können die abhängigen Zeichnungselemente markiert anzeigen lassen. Markieren Sie das Basiselement per Maustaste und klicken Sie Abhängige Elemente markieren. -> Die konstruktionstechnisch zusammenhängenden abhängigen Elemente erscheinen daraufhin rosa. Die Mittelsenkrechte wurde auf Basis der Horizontalen errichtet.

Sketch importieren

Mit diesem Befehl können Sie in den aktuell geöffneten Sketch eine bereits vorhandene Skizze einfügen bzw. den vorhandenen ersetzen. Diese Skizzen können erstellt worden sein, entweder...

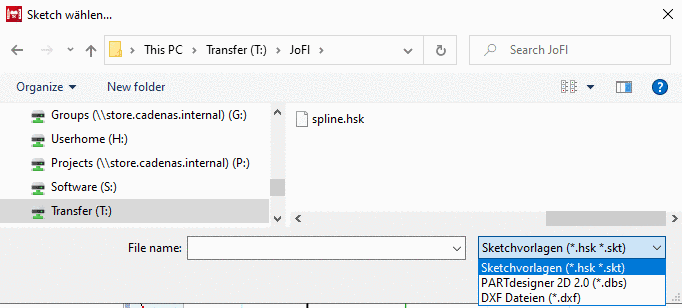

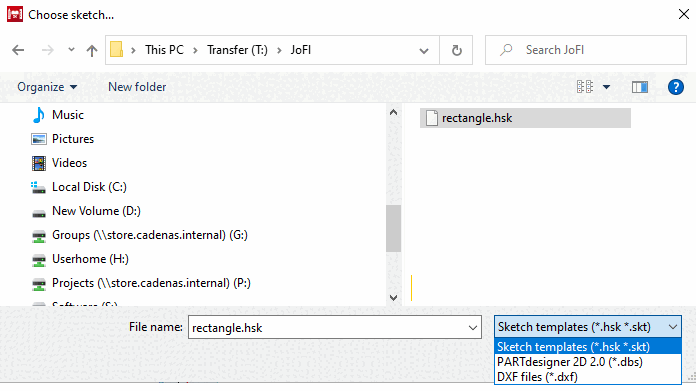

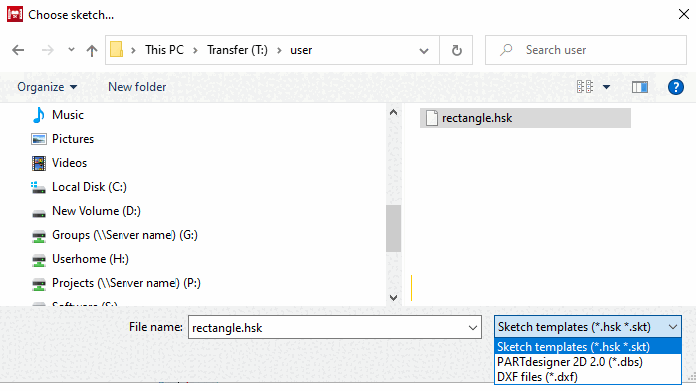

Wählen Sie die gewünschte Datei im Dialogfenster Sketch wählen....

Je nachdem, welchen Dateityp Sie wählen, öffnet sich das entsprechende Fenster (siehe Abschnitt 7.9.3.2.1, „Dialogfenster „Sketch einfügen“ (*.dbs-, *.skt bzw. *.hsk-Dateien)“) bzw. Abschnitt 7.9.3.2.2, „Dialogfenster „DXF-Import“ (*.dxf-Datei)“.

DXF-Import reparieren

Siehe hierzu Abschnitt 7.9.3.2.2, „Dialogfenster „DXF-Import“ (*.dxf-Datei)“.

Sketch speichern: Mit Klick auf den Button öffnet sich das gleichnamige Dialogfenster.

Sie können Sketchvorlagen (*.hsk) und 2D-Zeichnungen (*.2db) abspeichern und später mit Sketch importieren (siehe oben) wieder laden.

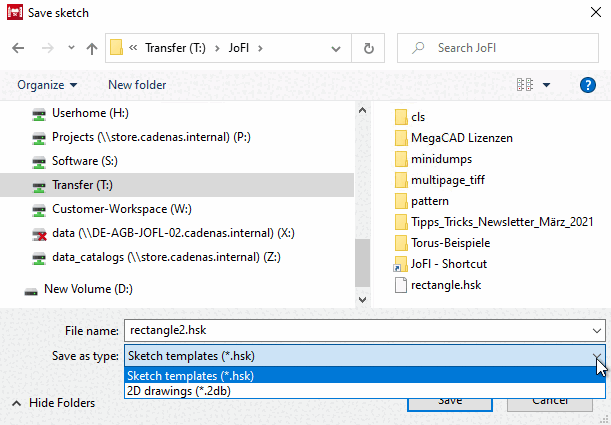

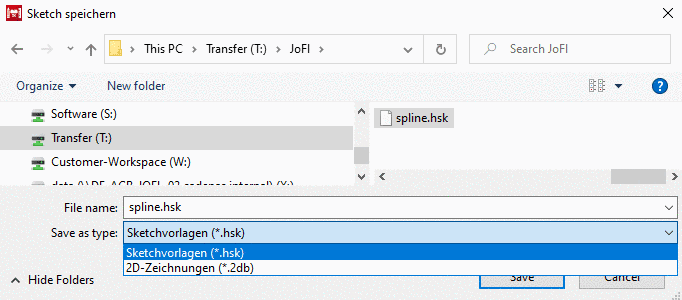

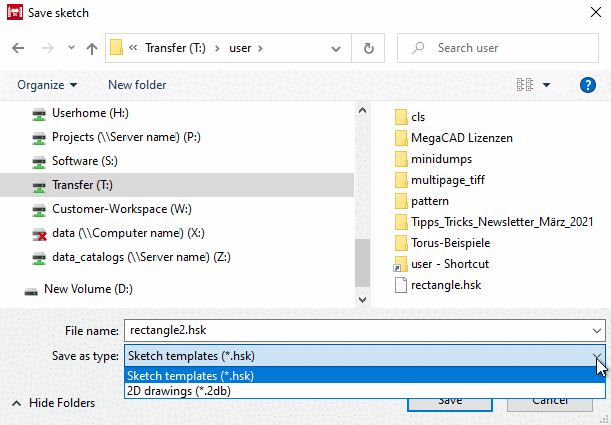

Dialogfenster "Sketch speichern"

Änderungen übernehmen

Die seit dem Öffnen des Sketches durchgeführten Änderungen werden gespeichert und der Sketcher geschlossen.

Befinden sich Fehler im Sketch, erscheint folgende Warnung. Sie können den Sketcher dennoch verlassen. Die Skizze wird dann als Hilfsskizze markiert und kann nicht verbaut werden.

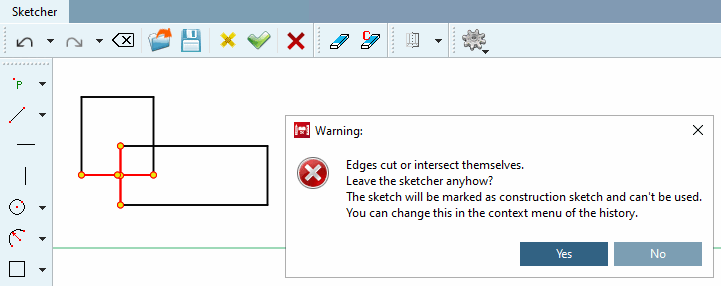

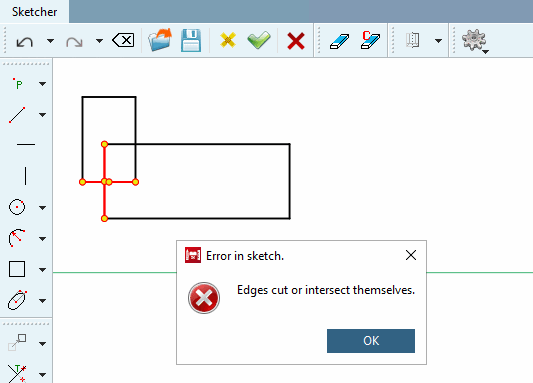

Es schneiden bzw. berühren sich Kanten. [...] Die Skizze wird dann als Hilfsskizze markiert und kann nicht verbaut werden.

War zuvor bereits ein 3D-Modell erstellt worden, kann nicht gespeichert werden. Korrigieren Sie in jedem Fall den Fehler.

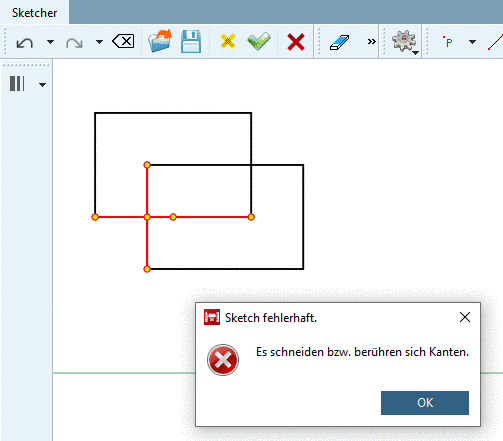

Es schneiden bzw. berühren sich Kanten.

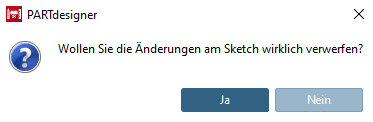

Änderungen verwerfen

Die seit dem Öffnen des Sketches durchgeführten Änderungen werden nicht gespeichert.
