![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/3dfindit/doc/images/note.png) | Nota |
|---|---|
Questo capitolo si concentra sull'applicazione della classificazione CNS. Il fatto che i sistemi di destinazione possano anche richiedere una classificazione secondo eClass per identificare il tipo di componente, ad esempio, non è influenzato da questo. All'interno della classificazione CNS, oltre all'etichettatura con classi elettriche specifiche (CNSELEK [livello del componente] o CNS_CP|4 [punti di connessione]), è importante anche l'etichettatura con classi per la determinazione della rappresentazione grafica (CNSCAX|GFX) o delle proprietà caratteristiche del materiale (CNSERPBASE [vedi Sezione 5.12.3.1, “Classificazione (CNS) ” ]), per citarne solo alcune.
| |
Nel campo dell'elettrotecnica, non è solo il contorno esterno 3D di un componente a essere determinante: gli ingegneri hanno bisogno anche di altre informazioni, in particolare quelle relative alle connessioni, per scegliere un componente adatto. Per poter esportare correttamente i componenti nei sistemi ECAD corrispondenti, è necessario classificarli di conseguenza.
Alcune classi si riferiscono al componente nel suo complesso, altre ad aree specifiche come i collegamenti elettrici o le connessioni a spina. Nella classificazione, ciò si riflette nella scelta di filtri come le classi [Classes] o i punti di connessione [Connection points].

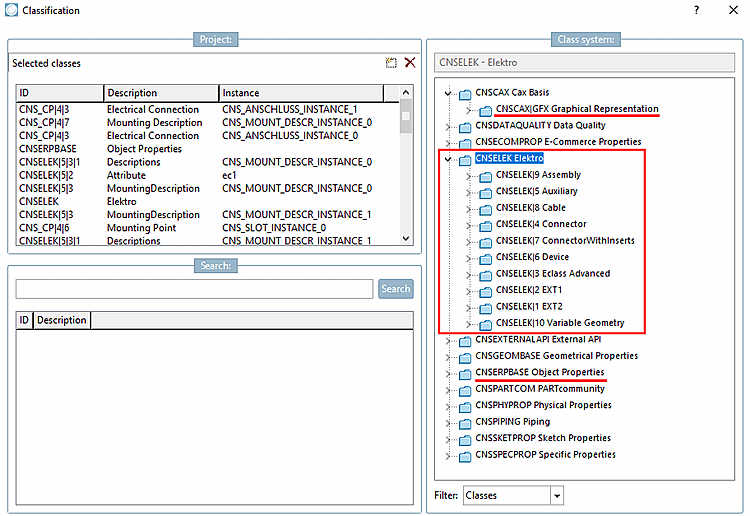

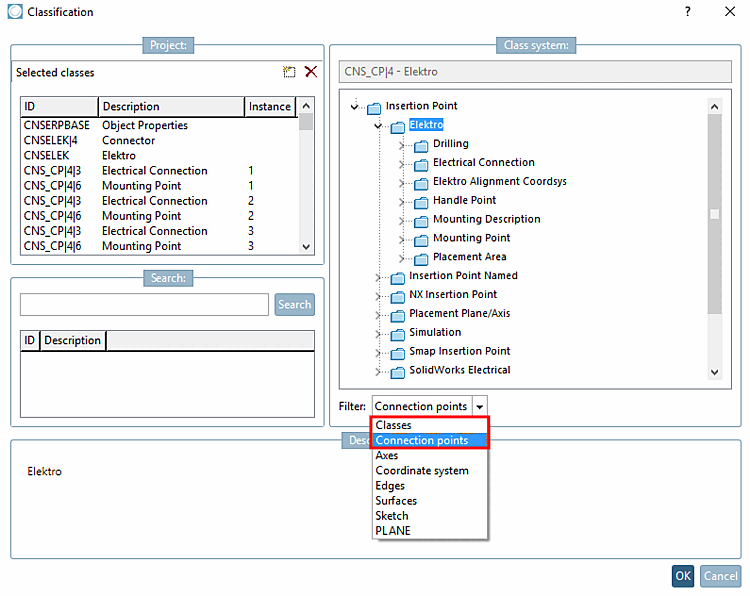

![Modifica progetto [Edit project] -> scheda Generale [General] -> Classificazione (CNS)](https://webapi.partcommunity.com/service/help/latest/pages/it/3dfindit/doc/resources/img/img_792c437ed08c43f49e134527c5a1d8af.png)
Figura 5.950. Modifica progetto [Edit project] -> scheda Generale [General] -> Classificazione (CNS)
Sezione 5.12.11.3, “Classificazione secondo il codice IEC 81346_2”Classificazioni dei componenti, ad esempio numero di articolo, descrizioni e codice IEC 81346_2 (vedere )
Punti di connessione del filtro
Nota Devono già esistere punti di connessione posizionati in modo appropriato.
Un punto di attacco può svolgere un'ampia varietà di compiti, per questo la classificazione è fondamentale per i CAD elettrici (ECAD).
Connessione elettrica] (CNS_CP|4|3)[a]
Sezione 5.12.11.4, “Classificazione delle connessioni elettriche (Connessione elettrica [CNS_CP|4|3])”Vedere .
Allineamento dei componenti [Elektro Alignment Coordsys] (CNS_CP|4|5)
Sezione 5.12.11.1.1, “ Impostare il punto di connessione ”Vedere .
A seconda della classe, è necessario inserire un'ampia varietà di valori per specificare i punti. Ad esempio, fa molta differenza se viene specificato il diametro del foro o la lunghezza di spellatura.
Per i diametri dei fori, si applica quanto segue Caratteristica
CNS_CP|4|2::000008001, mentre per la lunghezza di spelaturaCNS_CP|4|3::000036001Si applica.È difficile stabilire regole generali per la classificazione, poiché ogni produttore preferisce definizioni diverse, ad esempio per la posizione delle connessioni elettriche. Inoltre, la posizione delle connessioni elettriche può dipendere dal fatto che, ad esempio, si debba inserire un filo spellato o una spina metallica rigida (maschio) [vedi spina Schuko]. Nel caso del terminale mostrato di seguito, che corrisponde al primo caso, le connessioni elettriche si trovano in basso.
[a] Le classi che sono destinate al livello di connessione (cioè non globalmente all'intero componente) possono essere riconosciute dal prefisso "CNS_CP".
Ilprerequisito per la classificazione è una classificazione CNS in corso.
Se necessario, aggiornare la classificazione CNS tramite PARTadmin -> Aggiornamento catalogo [Catalog update] -> Online.

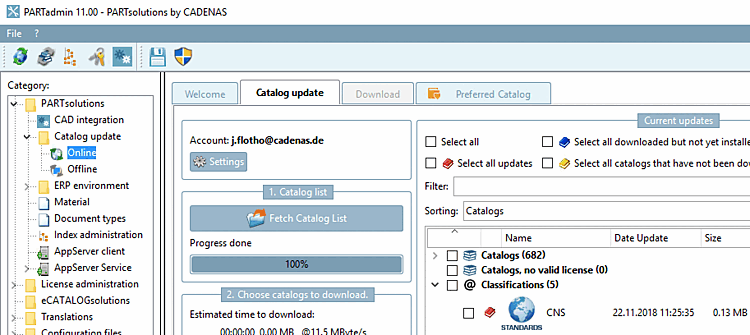

![Aggiornamento del catalogo [Catalog update] -> Online](https://webapi.partcommunity.com/service/help/latest/pages/it/3dfindit/doc/resources/img/img_c8b66fb371b946c689356f2146a56fc3.png)
