File: Sezione 7.17, “Gestione dei file (menu File ) ” Vedere .

Sezione 7.18, “ Visualizza il menu ”V isualizza [View]: Vedi .

Sezione 7.19, “ Menu Extra ”E xtra [Extras]: Vedere .

Sezione 7.20, “ Menu Finestra ”W indows [Window]: vedere .

Sezione 7.21, “ Menu di aiuto (?)”A iuto [Help]: Vedere .

Gestione dei file

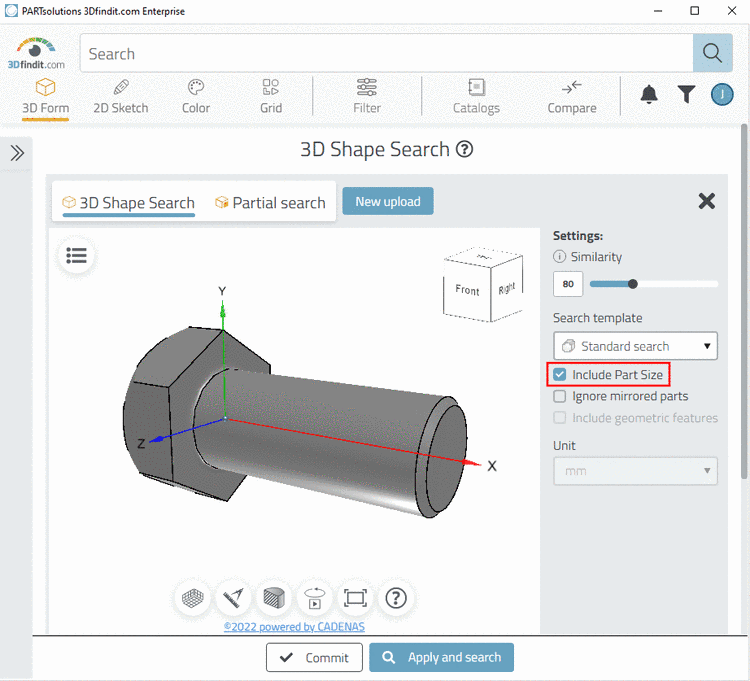

Per funzionalità e/o Trovare i punti di attacco nella parte/schizzo [Search for features and/or connection points in part/sketch]

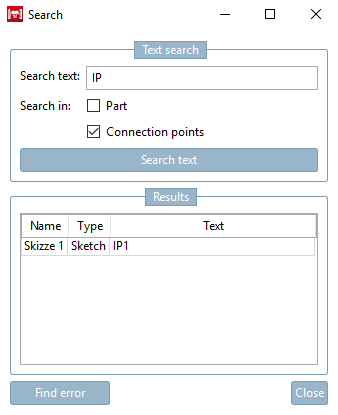

Figura 7.11. Finestra di dialogo "Ricerca [Search]

Controllo della finestra di aggancio (on/off)

I dettagli sono riportati di seguito.

Controlla parte [Test part]: Vedi Sezione 7.23.2, “ Controllare la parte ”.

ID : vedere Sezione 7.17.9, “ Dettagli di identificazione ”.

Punti di connessione [Connection points]: elenco di selezione per mostrare o nascondere i punti di connessione esistenti nel componente o per mostrare solo i punti di connessione attivi.

Figura 7.12.  Mostra punti di connessione [Show connection points], Mostra punti di connessione attivi [Show active connection points], Nascondi punti di connessione [Hide connection points]

Esportazione su file [Export in file]:

3D Storia [3D History]

La finestra di aggancio della cronologia 3D [3D History] è una "posizione" centrale all'interno di PARTdesigner. Lo sketcher [Sketcher] (con la cronologia degli schizzi [Sketch history] ) viene richiamato tramite i menu contestuali e la parte viene creata.

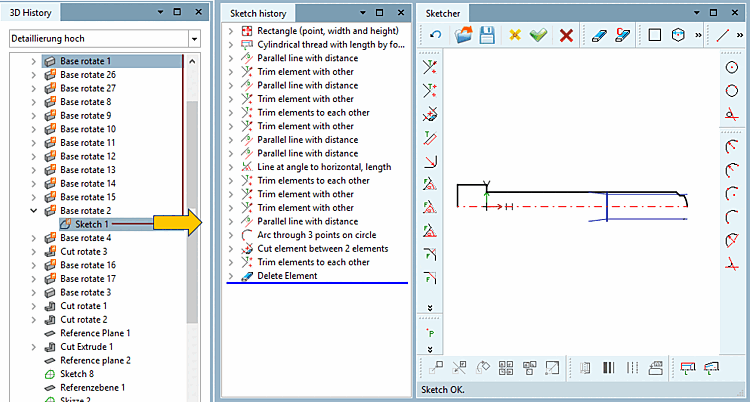

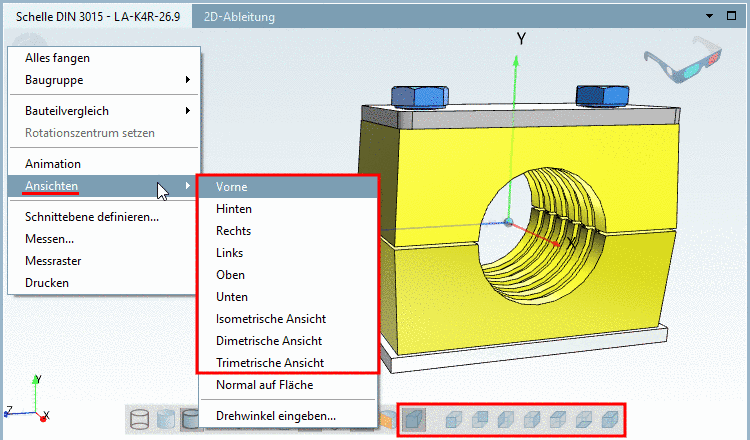

Figura 7.17. Richiamo dello sketcher tramite la cronologia 3D

Tutte le fasi di progettazione sono documentate nella cronologia degli schizzi [Sketch history], in modo che la struttura dei componenti possa essere ripercorsa ed eventualmente modificata in un secondo momento. Quando si richiama un nuovo file , l'albero delle feature visualizza solo i tre livelli di base XY, ZX, YZ. Tutte le fasi successive della progettazione (schizzi , rotazioni, estrusioni, ecc.) vengono aggiunte a questi livelli.

Il pulsante o la voce di menu corrispondente aprono il Ancoraggio della cronologia 3D [3D History] della finestra o portalo in primo piano.

Sezione 7.6, “ Finestra di aggancio "storia 3D ”Informazioni dettagliate sulla storia [3D History] del 3D [3D History] sono disponibili all'indirizzo .

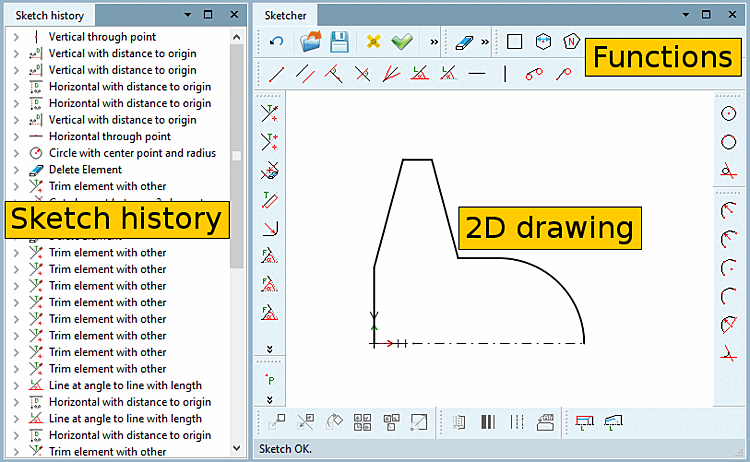

Sketcher

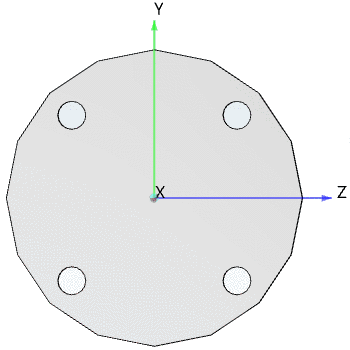

Un solido 3D deve sempre essere creato utilizzando uno schizzo 2D. Questo schizzo 2D viene creato nell'area di dialogo Sketcher. [Sketcher]

I disegni vengono creati qui in singole fasi di progettazione, che a loro volta costituiscono la base per le estrusioni e le rotazioni nell'area di dialogo Storia 3D [3D History].

Le Sketcher o la voce di menu corrispondente aprire il Sketcher della [Sketcher] finestra di aggancio e Disegna la storia [Sketch history] o portala nel Primo piano.

Figura 7.18.

Sezione 7.9, “ Finestra di aggancio "Sketcher" ”Informazioni dettagliate sullo Sketcher sono disponibili all'indirizzo .

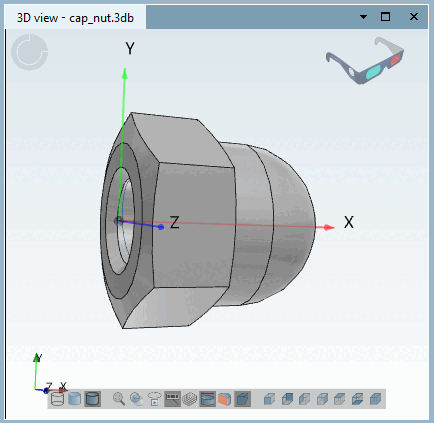

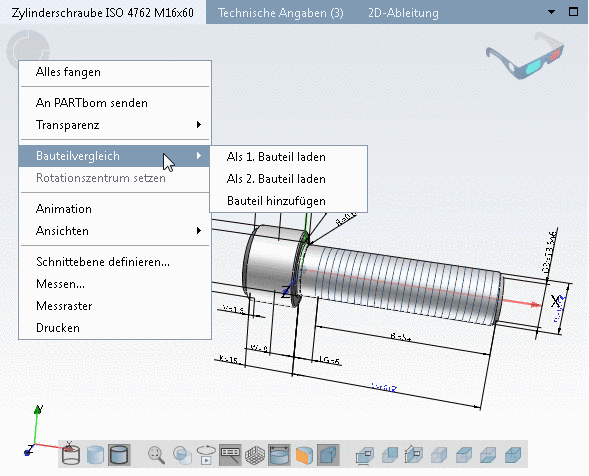

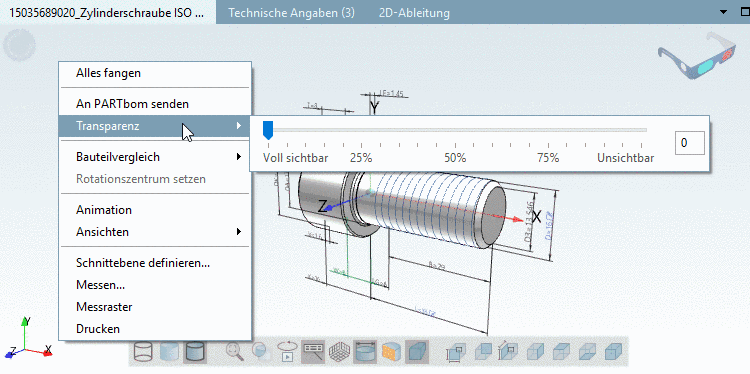

3D Vista [3D view]

Nota La vista 3D [3D view]corrisponde alla visualizzazione nella vista parti [Part view] del PARTdataManager .

Il pulsante della finestra 3D [3D window] o la voce di menu corrispondente aprono il Finestra di ancoraggio Vista 3D [3D view] o portalo in primo piano.

Sezione 7.7, “ Finestra di aggancio "Vista 3D ”Informazioni dettagliate sulla vista 3D [3D view] sono disponibili all'indirizzo .

Gestione variabili [Variable Manager]

In PARTdesigner, invece di valori di dimensionamento fissi, si impostano variabili per le quali vengono memorizzati valori concreti in tabelle. Questo metodo ha il vantaggio di non dover creare un disegno separato per ogni caratteristica del componente.

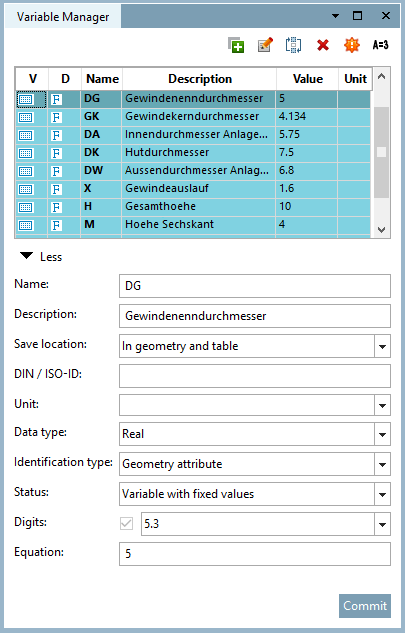

Nella finestra di aggancio Gestione variabili [Variable Manager] è possibile creare nuove variabili o modificare i dettagli delle variabili esistenti.

Le Variable Manager o la voce di menu corrispondente aprire il Finestra di ancoraggio Gestione variabili [Variable Manager] o portarlo in primo piano.

Sezione 7.8, “ Finestra di aggancio "Variable Manager ”Informazioni dettagliate sul gestore della variabile [Variable Manager] sono disponibili all'indirizzo .

tavolo [Table]

Nota La tabella [Table]corrisponde alla visualizzazione nella vista parti [Part view] del PARTdataManager.

Il pulsante Finestra tabella [Table window] o la voce di menu corrispondente aprono il Tavolo finestra di [Table] aggancio o portalo in primo piano.

La modifica di una riga della tabella o di un intervallo di valori visualizza automaticamente la caratteristica corrispondente nella vista 3D [3D view], nello sketcher [Sketcher] o nella finestra di aggancio della derivazione 2D [2D derivation].

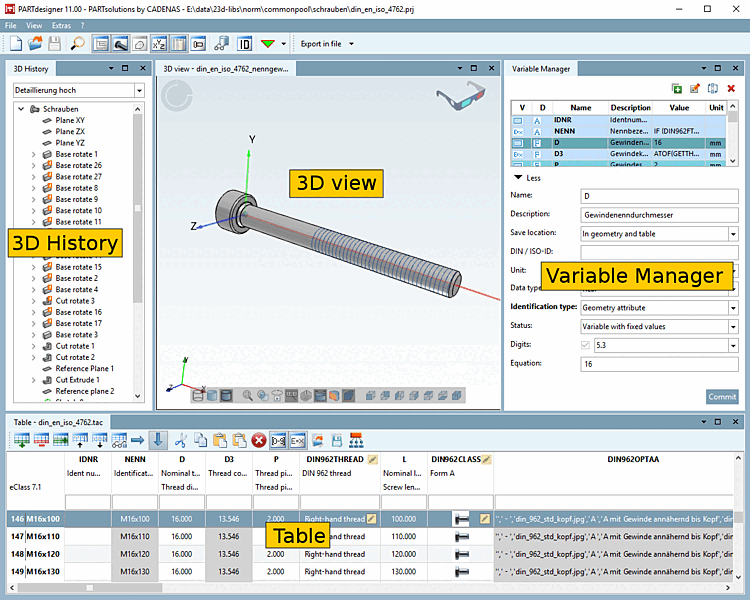

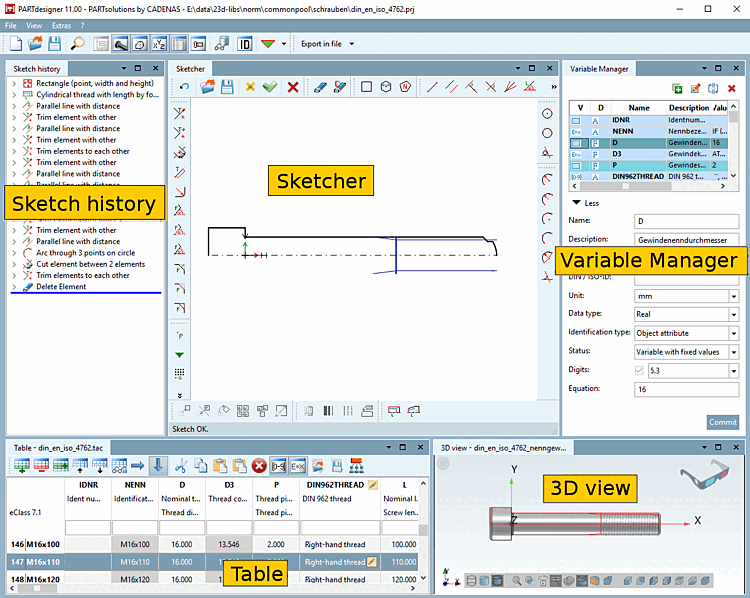

Figura 7.13, “PARTdesigner con cronologia 3D [3D History], vista 3D [3D view], gestione delle variabili [Variable Manager] e tabella [Table] ”Se PARTdesigner viene avviato tramite il file 3db, la tabella viene visualizzata di default nell'area inferiore di PARTdesigner (vedere ). Questa visualizzazione viene utilizzata anche se unfile prj o 3db viene aperto in PARTdesigner tramite il menu File [File] -> Apri [Open].

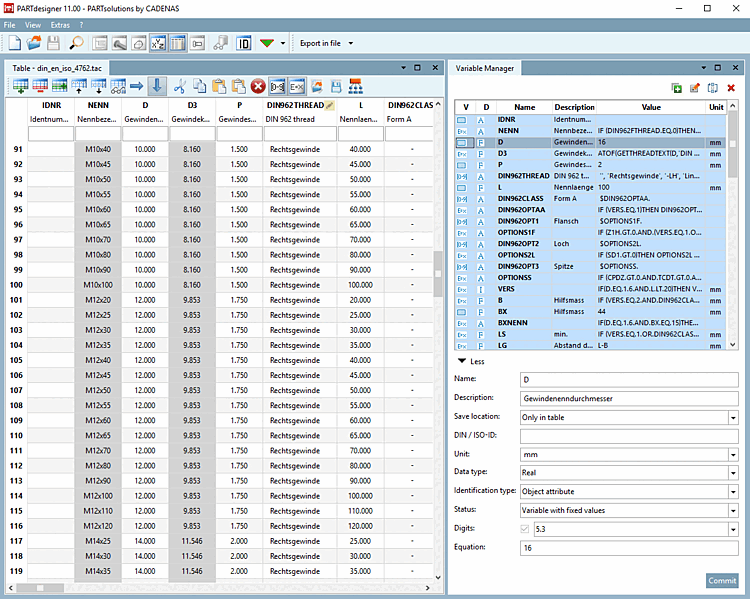

Se PARTdesigner viene avviato tramite il file tab/tac, la tabella ottiene un'area grande per impostazione predefinita. Questa vista viene utilizzata anche se un file tab/tac viene aperto in PARTdesigner tramite il menu File [File] -> Apri [Open].

Figura 7.19.

Sezione 7.12, “ Finestra di aggancio "da tavolo ”Per informazioni dettagliate sulla tabella [Table], consultare il sito .

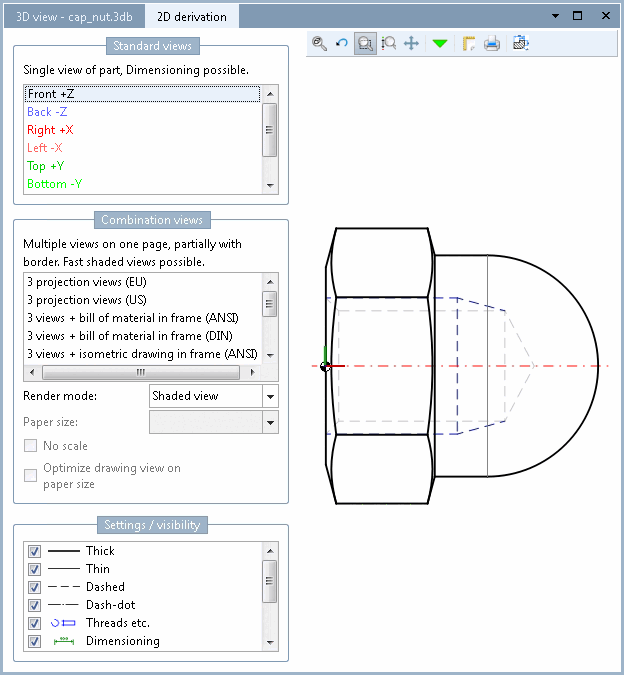

Il pulsante di derivazione 2D [2D derivation] o la voce di menu corrispondente aprono il Ancoraggio della finestra Derivazione 2D [2D derivation] o portalo in primo piano.

Per visualizzare il solido dalla vista 3D [3D view] in modalità 2D, selezionare una prospettiva (Anteriore [Front], Posteriore [Back], Destra [Right], Sinistra [Left], Superiore [Top], Inferiore [Bottom] ) o una vista tra quelle Standard [Default views] o Combinate [Combination views].

Figura 7.20.

Sezione 7.10, “ Finestra di aggancio "Derivazione 2D ”Vedi anche .

I dettagli sulla vista 2D [2D view] in PARTdataManager sono riportati in Sezione 12.2, “ Creare una derivazione 2D ”.
