5.12.11.13. Symboldarstellungen (Schaltzeichen)
"Advanced"
5.12.11.13.3. Voraussetzungen |  |
| Zurück | Weiter |
Eine Symboldarstellungs-Klassifizierung im Sinne des Beispiels unter Abschnitt 5.12.11.13.5.1, „Symboldarstellung anhand Phoenix Contact 2903156“kann nur als "Addon" erstellt werden, wenn ein Teil bereits komplett nach der gesamten Elektro-Klassifikation klassifiziert wurde. Dies beinhaltet insbesondere die Anlage der Klassen und Merkmale wie unter Abschnitt 5.12.11.4.2, „Anschlüsse, IEC-Funktionensymbole“ beschrieben.
Eine fehlerfreie Funktionsbeschreibung (Abschnitt 5.12.11.4.2, „Anschlüsse, IEC-Funktionensymbole“) ist Voraussetzung (entfällt beim Pipeline-Import und gilt nur für manuelles bzw. halbautomatisches Klassifizieren[55]).
Verwendete Klassen für die Symboldarstellungen "Advanced" sind CNSCAX|GFX|SYMREP [Symboldarstellung(en], CNSCAX|GFX|1 [Symbolanschlüsse] sowie CNSCAX|GFX|2 [Symbolische Textblöcke].

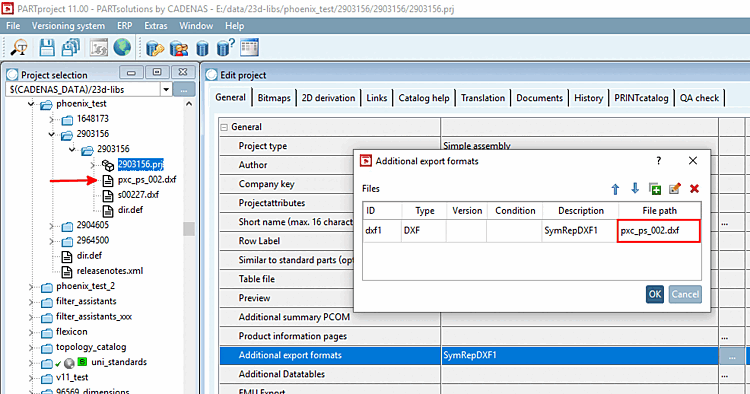

Die Symboldarstellungen (2D-Vektorgrafik-Dateien [DXF/DWG/2db]) müssen in PARTproject unter Zusätzliche Exportformate [Additional export formats] eingebunden sein. (Sie können an beliebiger Stelle im Katalog liegen.)
Tragen Sie unter ID eine eindeutige ID ein.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/partsolutions_user/doc/images/note.png)
Hinweis Genau diese ID muss in der Klasse CNSCAX|GFX|SYMREP, im Merkmal CNS_DOC_CNSURI eingetragen werden. Siehe unten.
Wählen Sie im Listenfeld unter Typ das entsprechende Format.
Tragen Sie eine Beschreibung ein. Diese wird unter Zusätzliche Exportformate [Additional export formats] angezeigt.
Geben Sie unter Dateipfad den Pfad zur gewünschten DXF-Datei an.
[55] Hierbei wird die Möglichkeit einer Symbolbibliothek angeboten, so dass die folgenden Schritte lediglich ein einziges Mal beim Erstellen dieser Bibliothek durchgeführt werden müssen. Ein Teil mit Symbolik auszurüsten beschränkt sich dann im Wesentlichen auf das Anwenden eines Templates, welches die beschriebene Symbolklassifikation bereits enthält.
