4.7.8.10.2. Kompletten Historie-Baum verschieben

Mit V9 ist es jetzt möglich, einen kompletten Historie-Baum inklusive Abhängigkeiten innerhalb eines Teils zu verschieben.

  1. Markieren Sie denjenigen Sketch, ab welchem Sie verschieben möchten.

  2. Wählen Sie im Kontextmenü den Befehl Ausschneiden (inkl. abhängigen).

    Ausschneiden (inkl. abhängigen)

    Ausschneiden (inkl. abhängigen)

  1. Markieren Sie die Fläche, auf welcher Sie den Sketch einfügen möchten.

  2. Wählen Sie im Kontextmenü den Befehl Ausgeschnittenen Sketch einfügen (Sketch ...)

Ausgeschnittenen Sketch einfügen (Sketch ...)

Ausgeschnittenen Sketch einfügen (Sketch ...)

  1. Bestimmen Sie auf der Einfügefläche die Ausrichtung des Koordinatensystems.

  2. Klicken Sie dann Koordinatensystem wählen.

Koordinatensystem wählen

Koordinatensystem wählen

  1. Nun wird die komplette Historie unterhalb des ausgewählten Sketches auf die neue Fläche (oder Ebene) verschoben.

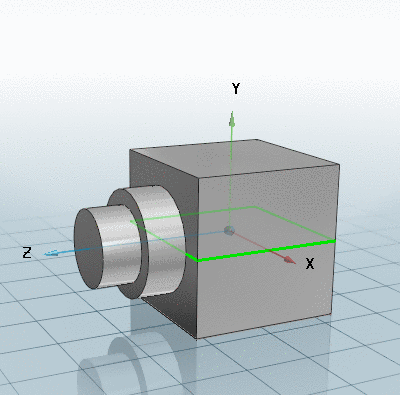

Sketch verschoben

Sketch verschoben
