È possibile modificare la visualizzazione utilizzando una serie di comandi, che si trovano sia nei menu contestuali che nella barra degli strumenti.

	Nota
È possibile mostrare e nascondere le singole finestre di aggancio utilizzando i pulsanti corrispondenti della barra degli strumenti standard [Default] o le voci del menu Visualizza [View]. Figura 7.377. la barra degli strumenti standard [Default] Responsabile della storia [History Manager] Strumento [Tool] Finestra 3D [3D View] Schizzofrenico [Sketcher] Gestore variabile [Variable Manager] finestra del tavolo [Table window] r Derivazione 2D [2D derivation] Dimensioni [Dimensionings] Fiere di settore [Measure] Figura 7.378. il menu di visualizzazione [View] È possibile spostare e ridimensionare le singole finestre di aggancio. Una descrizione dettagliata si trova in Sezione 3.1.5.4, “Metodo di posizionamento delle finestre di aggancio ” in Manuale d'uso PARTsolutions

Nota

È possibile mostrare e nascondere le singole finestre di aggancio utilizzando i pulsanti corrispondenti della barra degli strumenti standard [Default] o le voci del menu Visualizza [View].

Figura 7.377. la barra degli strumenti standard [Default]

Responsabile della storia [History Manager]
Strumento [Tool]
Finestra 3D [3D View]
Schizzofrenico [Sketcher]
Gestore variabile [Variable Manager]
finestra del tavolo [Table window] r
Derivazione 2D [2D derivation]
Dimensioni [Dimensionings]
Fiere di settore [Measure]

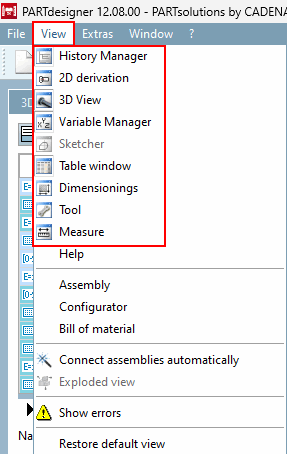

Figura 7.378. il menu di visualizzazione [View]

È possibile spostare e ridimensionare le singole finestre di aggancio. Una descrizione dettagliata si trova in Sezione 3.1.5.4, “Metodo di posizionamento delle finestre di aggancio ” in Manuale d'uso PARTsolutions

	Nota
La finestra di aggancio della vista 3D [3D view] è sostanzialmente identica in PARTdesigner e PARTdataManager. Una descrizione dei singoli pulsanti della barra degli strumenti e del menu contestuale si trova nella finestra di dialogo "Vista 3D [3D view]". Le funzioni speciali sono spiegate di seguito e variano anche a seconda che il componente visualizzato sia un singolo pezzo o un assieme.

Nota

La finestra di aggancio della vista 3D [3D view] è sostanzialmente identica in PARTdesigner e PARTdataManager. Una descrizione dei singoli pulsanti della barra degli strumenti e del menu contestuale si trova nella finestra di dialogo "Vista 3D [3D view]".

Le funzioni speciali sono spiegate di seguito e variano anche a seconda che il componente visualizzato sia un singolo pezzo o un assieme.
