3.5.1.2. Platzierungsdialog - Mustererkennung

Sind im Platzierungsteil Muster vorhanden, werden diese erkannt und es erscheint ein entsprechender Dialog.

Ausgangssituation:

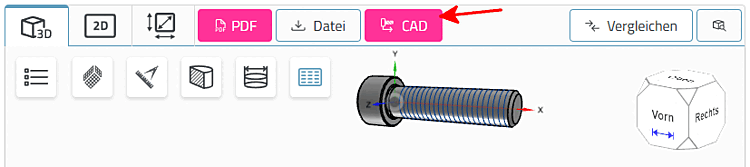

Im CAD ist das zu platzierende Teil geladen und es wird der CAD-Button gedrückt.

-> Die Ansicht wechselt zurück zum CAD und der Platzierungsdialog wird geöffnet.

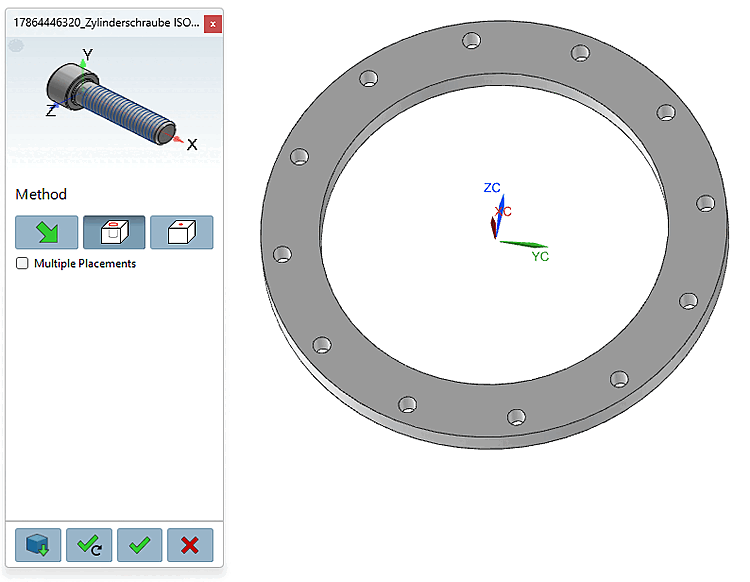

Der 3Dfindit Platzierngsdialog öffnet sich.

Der 3Dfindit Platzierngsdialog öffnet sich.

  1. Klicken auf die Schaltfläche In Bohrung [In hole] .

  2. Selektieren Sie ein oder auch mehrere Bohrungen.

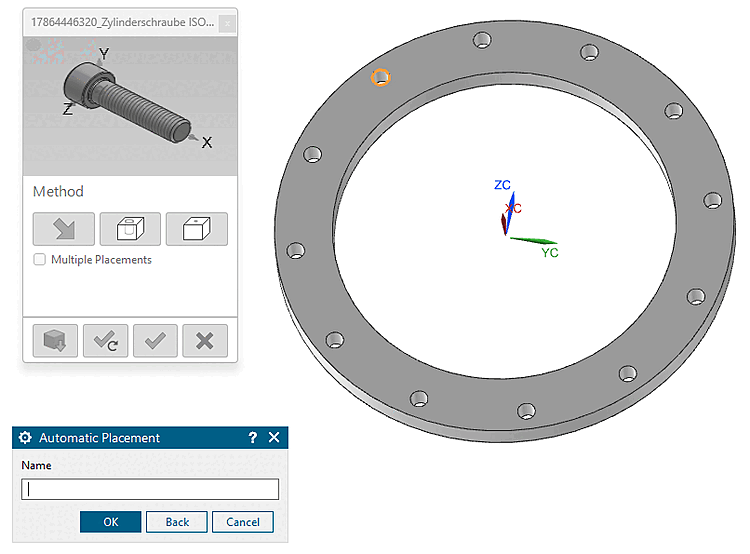

    Eine Bohrung selektiert

    Eine Bohrung selektiert

  3. Bestätigen Sie mit OK.

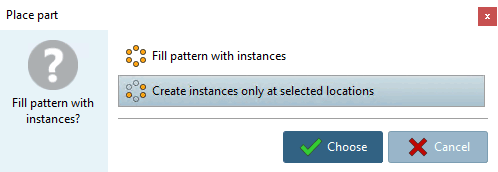

    -> Es erscheint das Dialogfenster Bauteil platzieren [Place part] mit der Abfrage Möchten Sie das Muster mit Instanzen füllen? [Fill pattern with instances?]

    Sie haben nun zwei Optionen:

    • Das Muster mit Instanzen füllen [Fill pattern with instances]

    • Instanzen nur an gewählten Positionen erstellen [Create instances only at selected locations]

    Klicken Sie auf den Button Auswählen [Choose].

  4. Klicken Sie auf die Schaltfläche Mehrfach platzieren [Place multiple] (Dialog bleibt offen am Schluss) oder Einmal platzieren [Place once] .

    -> Die gewünschten Instanzen werden platziert.

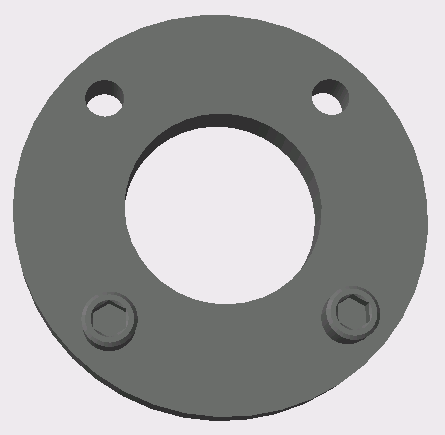

    Instanzen nur an gewählten Positionen

    Instanzen nur an gewählten Positionen

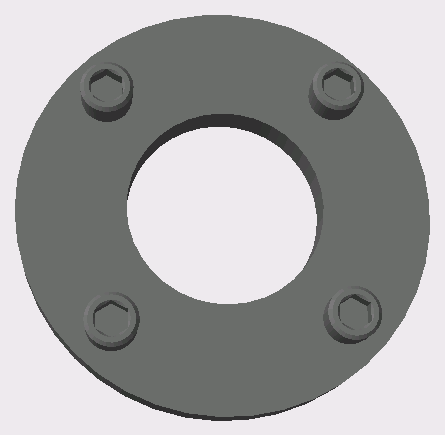

    Alle Instanzen gefüllt

    Alle Instanzen gefüllt

  5. Schließen Sie gegebenenfalls den 3Dfindit Platzierungsdialog mittels Dialog schließen [Close dialog] .

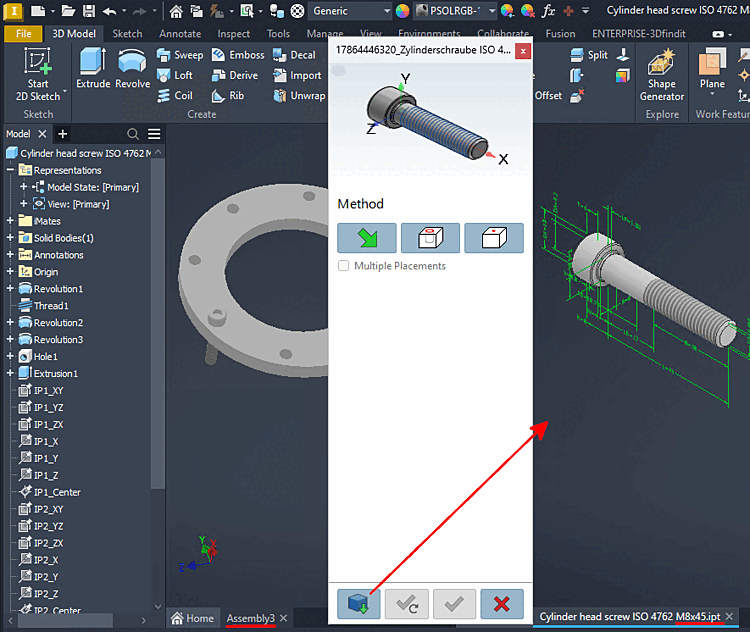

Darüber hinaus haben Sie die Möglichkeit, ein Bauteil via Button in einem separaten CAD-Fenster zu öffnen.

Die Abbildung zeigt beispielhaft Inventor.

Die Abbildung zeigt beispielhaft Inventor.
