1.3.6.3.2. Produkte verschieben / Klassieren

Sie können Produkte per Drag & Drop verschieben, und zwar innerhalb beliebiger Klassen des Strukturbaums wie auch von der Produkte [Products]-Ansicht in eine Klasse des Strukturbaums.

Im folgenden Beispiel wurden zuvor Produkte in die Klasse "Import2" importiert (siehe hierzu Abschnitt 1.3.6.3.1, „ Import von CAD “) und diese sollen nun in die passenden Klassen unterhalb der Klasse "Motor" verschoben werden.

[Hinweis]Hinweis

Wenn Produkte bereits in einer Verzeichnisstruktur vorliegen, wird diese beim Import mit übernommen. Sie können Klassen mit Produkten genauso verschieben wie Produkte allein.

  1. Markieren Sie im Strukturbaum die gewünschte Klasse. Hier im Beispiel ist dies "Import2".

    -> Nun werden rechts auf der Registerseite Produkte [Products] die Produkte dieser Klasse angezeigt.

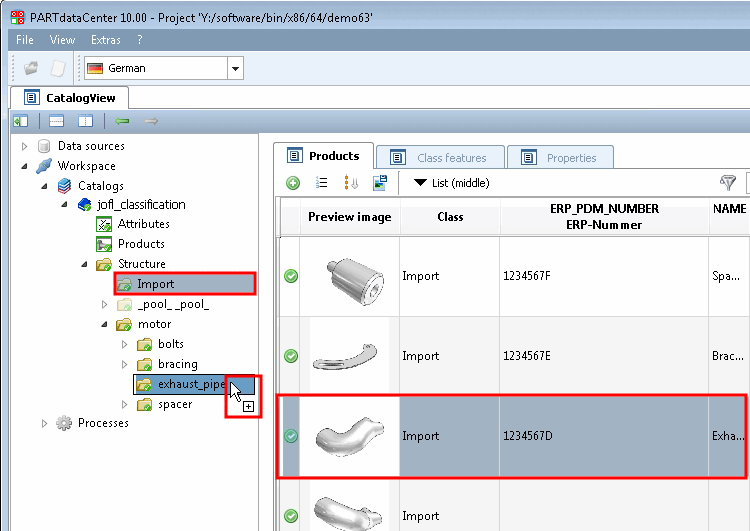

  2. Verschieben Sie das gewünschte Produkt (Multiselektion mit Strg-Taste) mit gehaltener Maustaste per Drag & Drop in die Klasse "Abgasrohr".

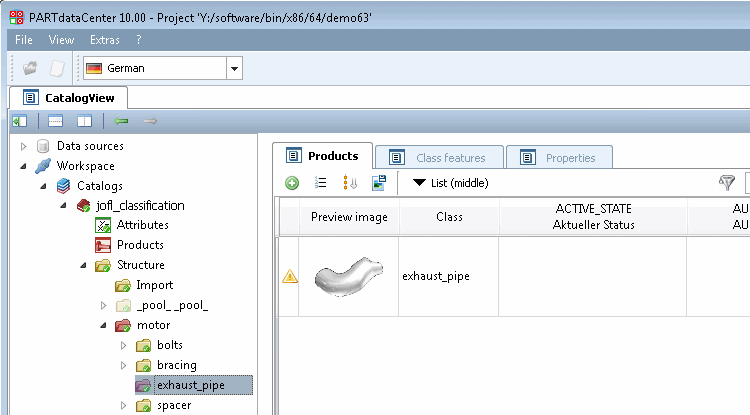

    Das verschobene Produkt wird in der Zielklasse angezeigt.

    Das verschobene Produkt wird in der Zielklasse angezeigt.

    [Hinweis]Hinweis

    Wenn ein verschobenes Produkt in der Zielklasse nicht sichtbar ist, prüfen Sie bitte, ob für die Zielklasse Klassenmerkmale existieren. Siehe hierzu Abschnitt 1.3.6.2, „ Klassenmerkmale anlegen “.

  3. Ebenso gut wie innerhalb der Struktur [Structure]-Ansicht können Sie Produkte auch aus der Produkte [Products]-Ansicht in bestimmte Klassen der Struktur [Structure]-Ansicht verschieben.

    [Hinweis]Hinweis

    Die zuvor in die Klasse "Import2" importierten Produkte sind auch in der Produkte [Products]-Ansicht enthalten. Diese enthält ALLE Produkte des Katalogs.

    Hier bietet es sich an, zuvor die Suchfunktion zum Filtern zu benutzen. Bei den gefundenen Produkten wird der Suchbegriff gelb markiert.

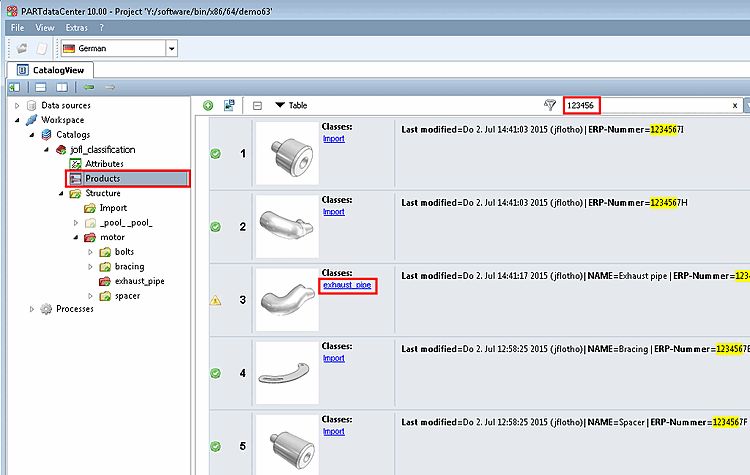

    Hier im Beispiel wurde nach einem Teilstring der Zeichnungsnummer gefiltert.

    Hier im Beispiel wurde nach einem Teilstring der Zeichnungsnummer gefiltert.

    -> Das bereits verschobene Produkt ist mit dem Änderungs-Symbol gekennzeichnet. Die übrigen Produkte sind weiterhin mit dem grünen Haken gekennzeichnet.

    -> Mit Klick auf den Klassenlink können Sie jederzeit in die Klasse, in welcher sich das Produkt befindet, springen.

  4. Selektieren Sie das gewünschte Produkt (Multiselektion mit gehaltener Strg-Taste).

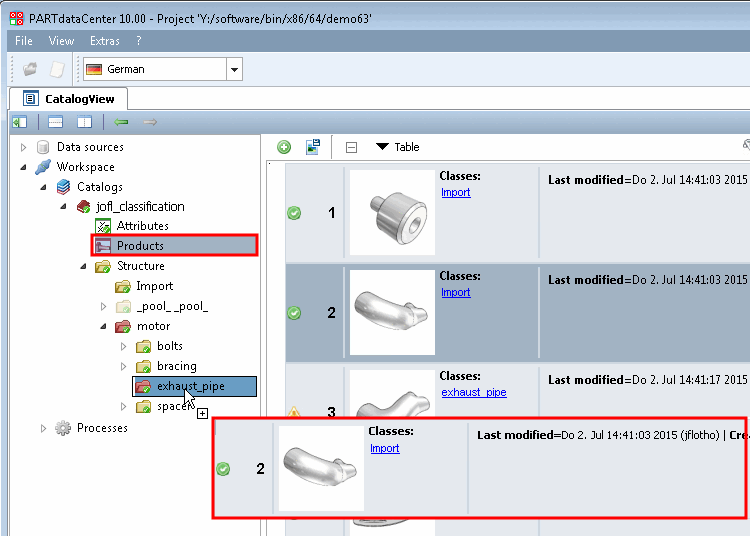

    Verschieben Sie nun aus der Produkt-Ansicht ein zweites "Abgasrohr" per Drag & Drop.
