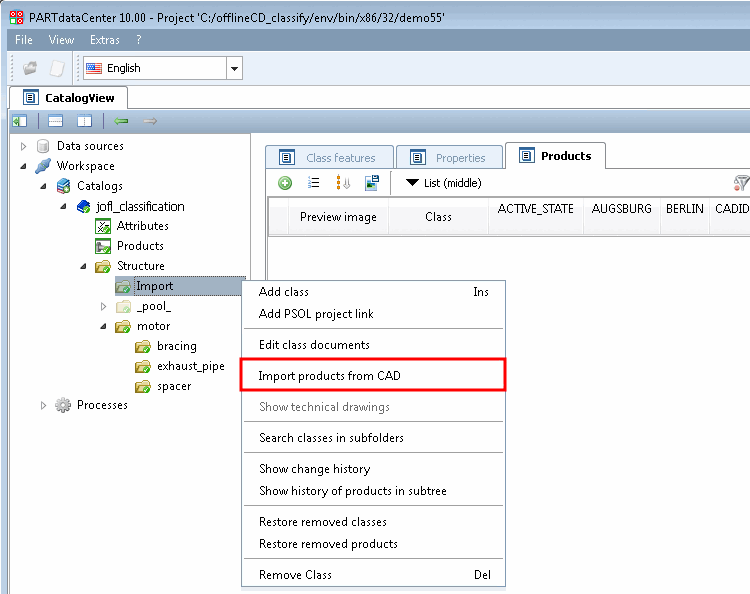

Selektieren Sie in der Struktur [Structure]-Ansicht das Import-Verzeichnis und klicken Sie im Kontextmenü auf den Befehl Produkte von CAD importieren [Import products from CAD].

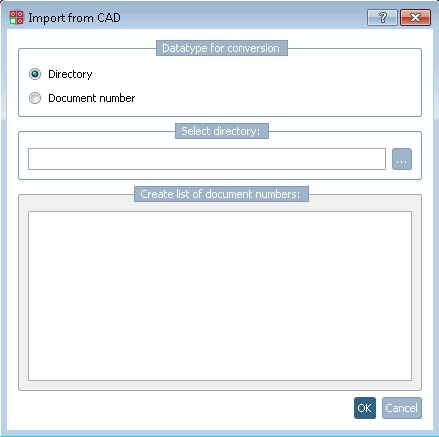

-> Es öffnet sich das entsprechende Dialogfenster.

Wählen Sie die Option Verzeichnis.

Klicken Sie zur Verzeichnisauswahl auf die Durchsuchen-Schaltfläche ....

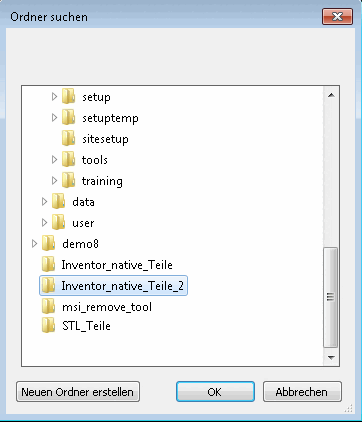

-> Es öffnet sich ein Explorerfenster.

Bestimmen Sie das Verzeichnis, in welchem sich die nativen CAD-Teile befinden und bestätigen Sie mit OK.

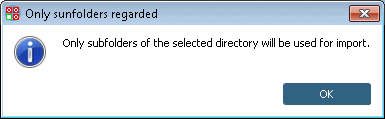

-> Es erscheint eine Hinweismeldung.

Das Importverzeichnis selbst erscheint nicht als Klasse.

Bestätigen Sie mit OK.

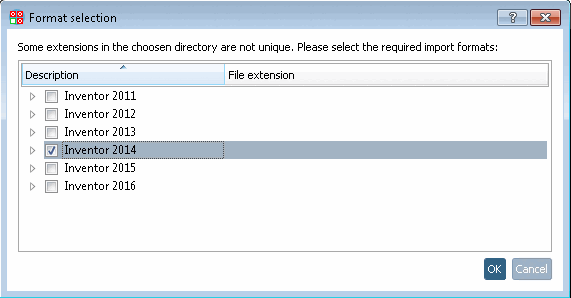

-> Es erscheint das Dialogfenster Format Auswahl [Format selection].

Aktivieren Sie bei der passenden CAD-System-Version das Auswahlkästchen und bestätigen Sie mit OK.

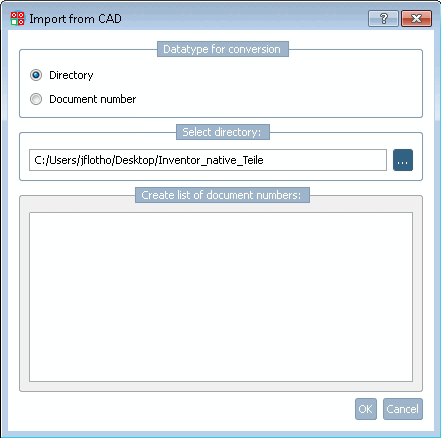

-> Verzeichnisauswahl [Select directory]: Der Pfad zum gewünschten Importverzeichnis ist nun eingetragen.

Bestätigen Sie mit OK.

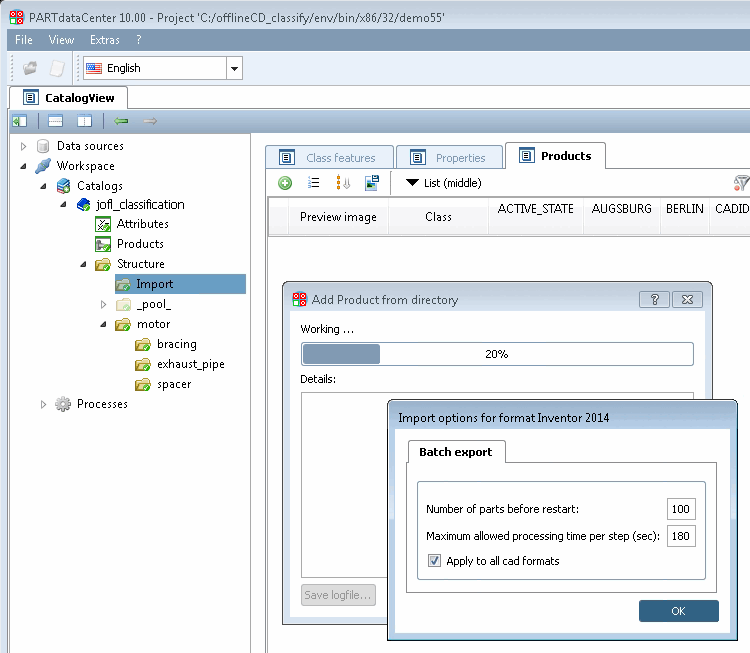

-> Der Importprozess wird gestartet und es erscheint das Dialogfenster Import-Optionen für Format <CAD-System>. Nehmen Sie evtl. Anpassungen vor und bestätigen Sie mit Ok.

Auf alle CAD-Formate anwenden:

Normalerweise würde der Dialog für jedes Format aufgehen, z.B. für .prt und .asm. Bei aktivierter Option wird der Dialog kein 2. Mal angezeigt.

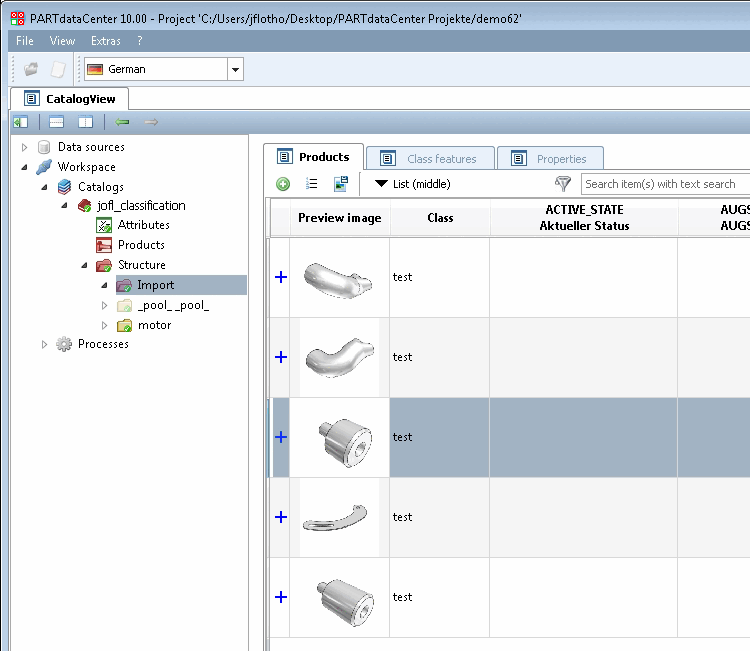

Der Importprozess läuft nun durch und die importierten Bauteile werden auf der Registerseite Produkte [Products] angezeigt. Jede Zeile ist mit einem blauen Plus-Zeichen markiert, was darauf hinweist, dass die Produkte noch nicht auf den Server hochgeladen wurden.

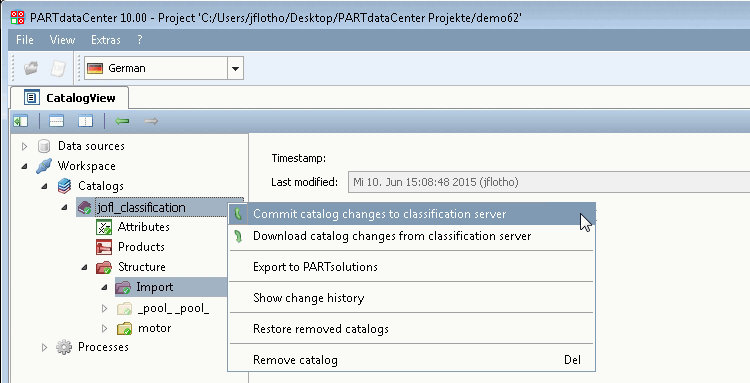

Laden Sie jetzt oder später die Änderungen auf den Server hoch.

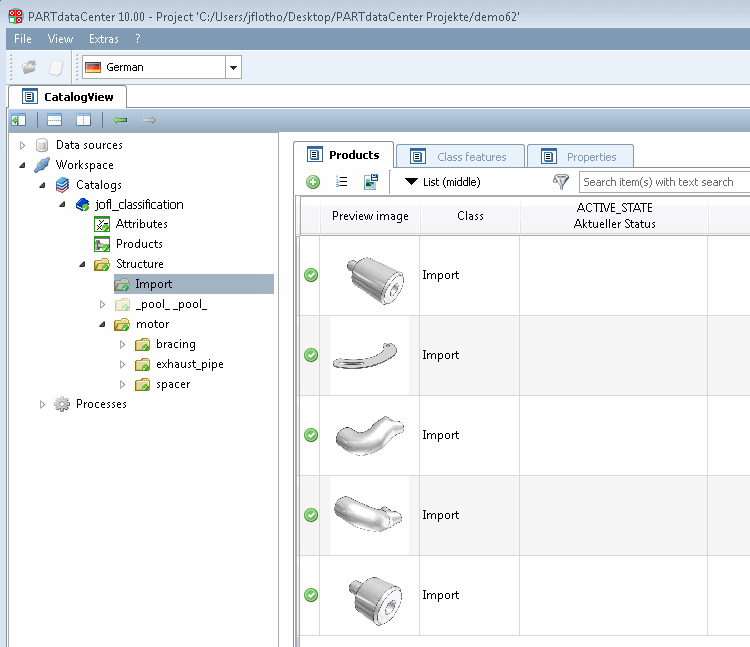

-> Die Produkte sind nun mit grünem Haken gekennzeichnet.

Produktdokumente editieren [Edit product documents]:

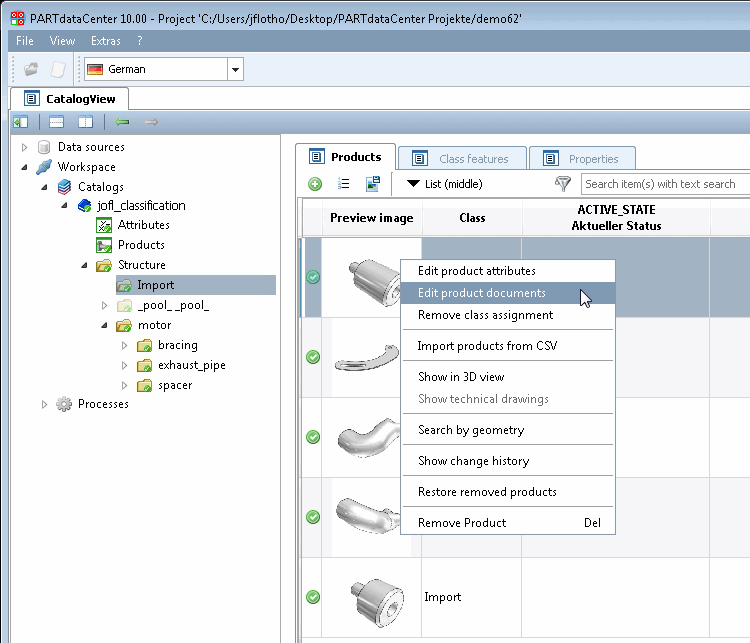

Klicken Sie im Kontextmenü eines Produkts auf den Befehl Produktdokumente editieren [Edit product documents].

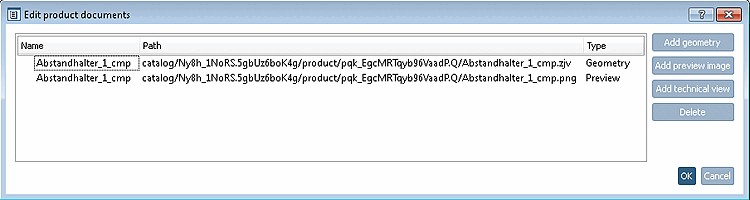

-> Es öffnet sich das gleichnamige Dialogfenster.

Das importierte Produkt besitzt eine Geometrie im zjv-Format und ein Vorschaubild im png-Format, welche während des Import-Prozesses automatisch aus der nativen CAD-Datei erzeugt wurden.

Mittels Geometrie hinzufügen [Add geometry], Vorschaubild hinzufügen [Add preview image], Technische Zeichnung hinzufügen [Add technical view] und Entfernen [Delete] können Sie die Dokumente austauschen bzw. neue (beispielsweise eine technische Zeichnung) hinzufügen.

Produktattribute editieren [Edit product attributes]:

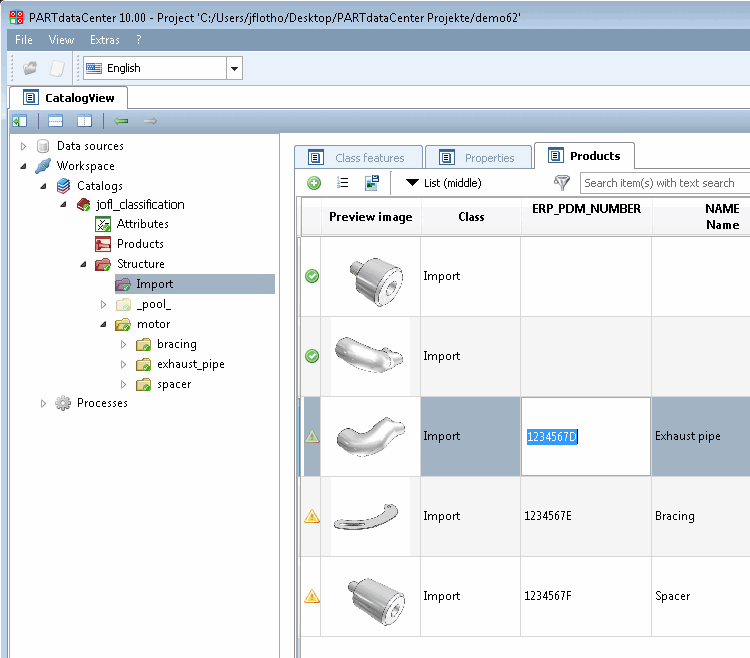

Um Produktattribute zu editieren, klicken Sie direkt in die Tabellenfelder hinein.

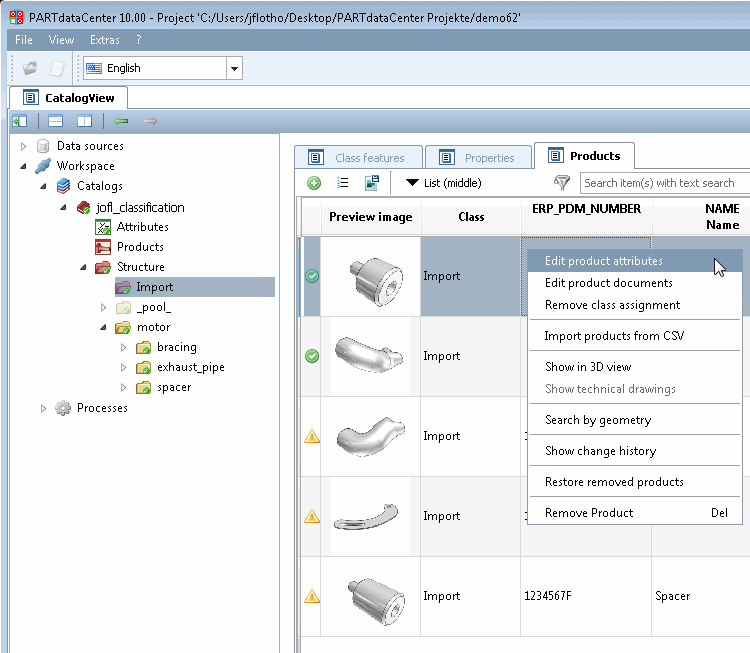

Alternativ klicken Sie den Kontextmenübefehl Produktattribute editieren [Edit product attributes].

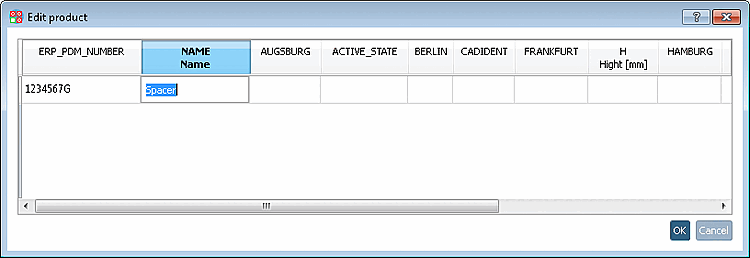

-> Es öffnet sich das Dialogfenster Produkt editieren [Edit product]. Klicken Sie zum Editieren in das gewünschte Feld.
